atash 画流程图、类图、时序图

atash软件

理解类图

类图关系：描述类与类的关系

图表形式

三格：第一个类名，第二格属性名，第三格方法名。

属性：

权限 属性名：类型 [ = 默认值 ]  private、public 、protected、default，它们分别对应-、+、#、~

方法：

权限  方法名称(参数列表) [ : 返回类型]

注：接口名字上多了一个<<interfac>>字符来表示这个为接口

泛化/继承

带空心箭头的实线

实现

带空心箭头的虚线

组合

带空心菱形的实线

聚合

带实心菱形的实线

关联

一条实线（表示二者相互知道）带箭头实线（一方只知道另一方）

依赖

带箭头的虚线

怎样画时序图

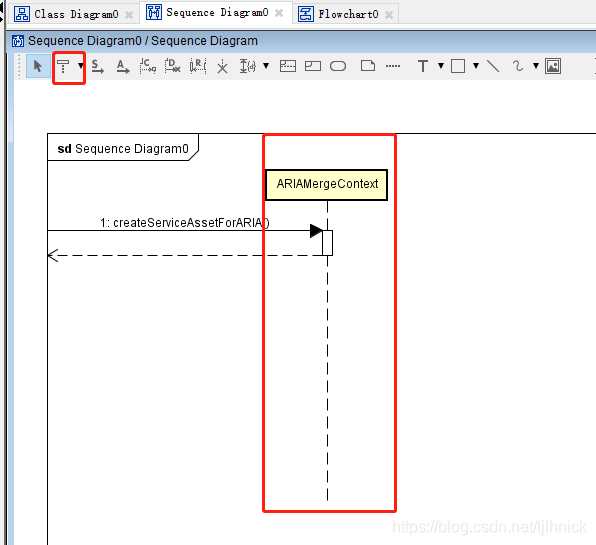

生命线 ：从对象图标向下延伸的一条虚线

消息分类

生命线与生命线之间的交互由消息完成，说白了就是系统与系统之前的请求与响应，分类有同步消息、异步消息(不等待对方响应继续自己的活动)、返回消息

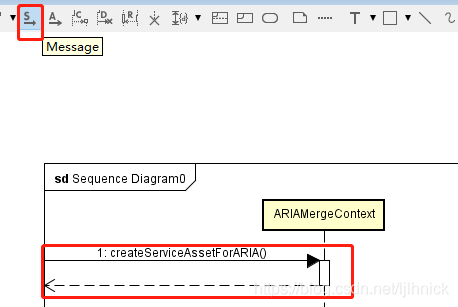

同步消息

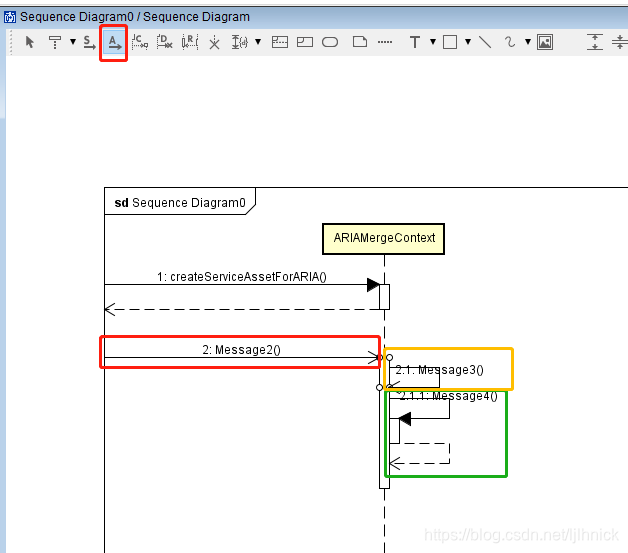

异步消息

返回消息

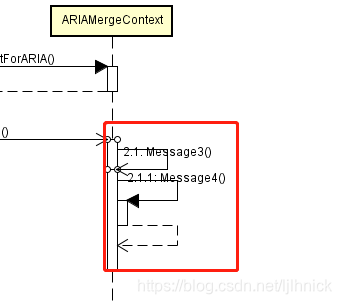

自关联消息

控制焦点

控制焦点在时序图中表示时间段，用小矩形表示，此时间段对象将执行相应的操作。

Combined Fragments

带特定条件的消息
