HAProxy+Keepalived(VIP)搭建Rabbitmq高可用镜像队列

目标

• 搭建一款三节点的Rabbitmq服务集群，满足高可用的要求
• 要求高可用，保活，镜像队列，负载均衡。

主要组件

• RabbitMQ 用于存储转发消息及镜像队列，
• HAProxy 用于负载均衡到达rabbitmq的流量，
• Keepalived 用于保活HAProxy（也可以保活rabbitmq），并对外提供VIP用于访问。
• 下载地址
  • RabbitMQ
    • 官网
    • rpm包下载地址
  • HAProxy
  • KeepAlived

架构模型

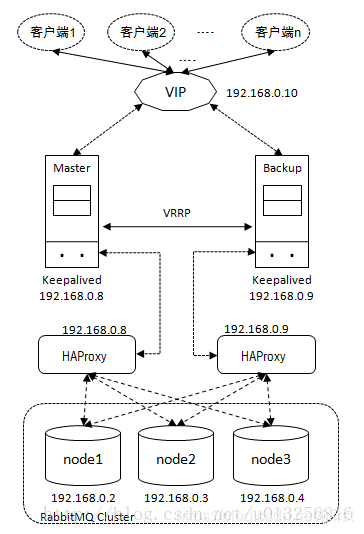

访问链路

图片选自：RabbitMQ负载均衡（3）——Keepalived+HAProxy实现高可用的负载均衡

• 客户端通过VIP建立通信链路；通信链路通过Keeaplived的Master节点路由到对应的HAProxy之上；HAProxy通过负载均衡算法将负载分发到集群中的各个节点之上。
• 正常情况下客户端的连接通过图中左侧部分进行负载分发。
• 当Keepalived的Master节点挂掉或者HAProxy挂掉无法恢复，那么Backup提升为Master，客户端的连接通过图中右侧部分进行负载分发

选型原因

• 为什么要搭建多节点的消息队列？
  • 单节点rabbitmq存在宕机风险，因此需要搭建三台互相备份
• 如何做到消息镜像的？
  • 镜像其实是一种策略，首先是将三台rabbitmq设置为集群，然后开启镜像策略，使得消息传递到一个队列时，会自动拷贝到其他镜像的队列。
• 如果某一台接受到的压力过大，如何做到负载均衡？
  • rabbitmq集群本身不具备负载均衡的功能，需要配合其他软件使用，比如HAProxy，同样的道理，为了防止出现宕机问题，需要在集群中配置多台HAProxy。
• 如果HAProxy宕机了，另外一台如何感知？并切换流量请求？
  • HAProxy在宕机时，keepalived有保活脚本，大概意思就是发现keepalived发现HAProxy不存在，就会启动它，过三秒发现还是没启动，那就关闭它，关闭它的时候，会触发vip漂移到另外一台上。
  • HAProxy 之间需要能够自动进行故障转移，通常的解决方案就是 KeepAlived。KeepAlived也是两台，一主一从，对外提供vip，主机宕机，从机会接管vip（具体见文末的彩蛋2）。

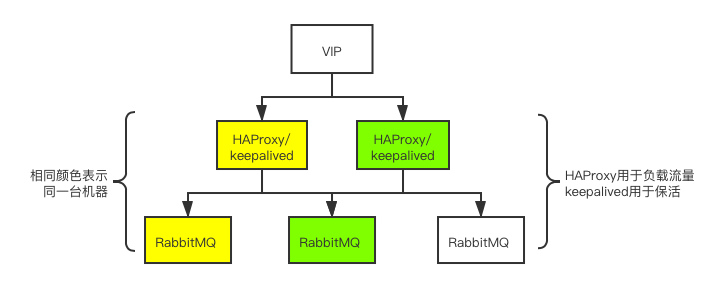

• 本案例中选取了两台HAProxy做负载均衡，负载方式是每台HAProxy都负载三台Rabbitmq，还是每台负载其中的两台？
  • 负载均衡三台。满足极端情况下的高可用。
• 万一有一台Rabbitmq挂了，那么HAProxy是否还会向其发送消息导致消息丢失？
  • HAProxy的.cfg文件中定义的有健康检查机制，参数fall在指定多少次不成功的健康检查后，认为该服务宕掉了。
  • 配置文件中：server node3 hadoop003:5672 check inter 5000 rise 2 fall 3 weight 1，这里的rise 2 fall 3 就是用于判断死活的。
  • haproxy健康检查rabbitmq，keepalived的ha_check.sh脚本检测haproxy
• 如果keepalived挂了，另一台keepalived如何work？
  • 这个问题我没有仔细研究，应该是两台keepalived互相有心跳保活，主机宕机，从机会立刻抢占vip.

简易搭建流程

• 第一步：分别在不同虚拟机上安装RabbitMQ
• 第二步：验证RabbitMQ安装成功
• 第三步：搭建Rabbit
