上一篇文章：rocketmq延迟消息实现原理（上）分析了rocketmq4.x版本中支持的默认级别的延迟消息的实现原理，默认的延迟级别无法满足用户对任意秒级时间的诉求，rocketmq5版本中支持了定时任意秒级时间的，所以本文一起来看支持任意秒级时间的定时消息的实现原理。

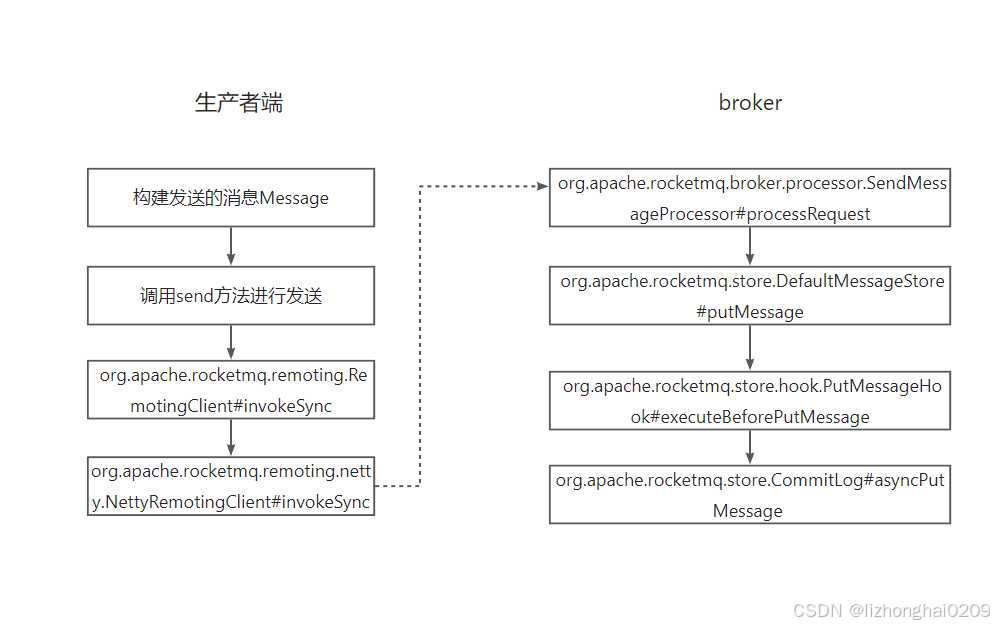

发送消息到服务端完整流程

发送定时消息

发送定时或延迟消息的代码示例，如下代码块所示：

// 实例化一个生产者来产生消息
DefaultMQProducer producer = new DefaultMQProducer("TimerMessageProducerGroup");
 // 设置NameServer的地址
producer.setNamesrvAddr("localhost:9876");
// 启动生产者
producer.start();
Message message = new Message("TimerTopic", ("Hello timer message ").getBytes()); // 设置定时时间为10s
// 设置自定义 【延迟10s】
message.setDeliverTimeMs(System.currentTimeMillis() + 10_000L);
 // 发送消息
 producer.send(message);
 // 关闭生产者
 producer.shutdown()

发送定时消息是通过对要发送的消息调用setDelayTimeSec这个方法去设置的。Message类中提供下面这三个方法都可以实现消息的定时或延迟。


public void setDelayTimeSec(long sec) {
        this.putProperty(MessageConst.PROPERTY_TIMER_DELAY_SEC, String.valueOf(sec));
}
public void setDelayTimeMs(long timeMs) {
    this.putProperty(MessageConst.PROPERTY_TIMER_DELAY_MS, String.valueOf(timeMs));
}
public void setDeliverTimeMs(long timeMs) {
        this.putProperty(MessageConst.PROPERTY_TIMER_DELIVER_MS, String.valueOf(timeMs));
  }

存储预处理定时消息

消息发送到broker后，执行putMessage之前，先是调用了3个hook方法进行预处理，针对定时或延迟消息的预处理逻辑，是在HookUtils#handleScheduleMessage进行执行的，主要是做了2件事：

1、合法性与流控校验；

2、把真实的消息的topic修改设置为默认的定时消息topic：rmq_sys_wheel_timer，queueId为固定的0，原来真实的消息topic与queueId先放到消息的扩展属性中。

其他的步骤处理逻辑与普通消息没有区别。

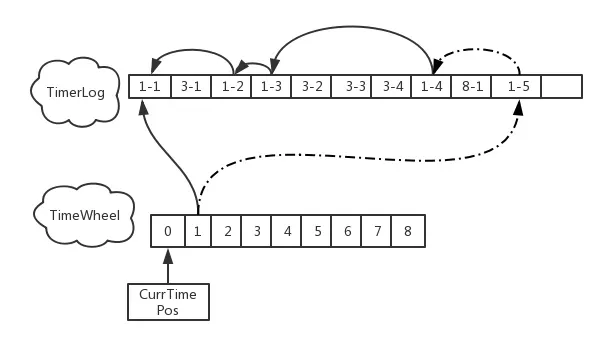

时间轮算法

涉及两个核心的数据结构：TimerWheel（时间轮，org.apache.rocketmq.store.timer.TimerWheel用于定时消息到时）与TimerLog（org.apache.rocketmq.store.timer.TimerLog存储消息索引）

TimerLog，设计的定时消息的记录文件，Append Only。每条记录包含一个prev_pos，指向前一条定时到同样时刻的记录。每条记录的内容可以包含定时消息本身，也可以只包含定时消息的位置信息。

TimerWheel，是对时刻表的一种抽象，通常使用数组实现。时刻表上的每一秒，顺序对应到数组中的位置，然后数组循环使用。时间轮的每一格（org.apache.rocketmq.store.timer.Slot），指向了TimerLog中的对应位置，如果这一格的时间到了，则按TimerLog中的对应位置以及prev_pos位置依次读出每条消息。

时间轮一格一格向前推进，配合TimerLog，依次读出到期的消息，从而达到定时消息的目的。

org.apache.rocketmq.store.timer.Slot设计成固定32个字节的，包含的属性及长度如下所示。

public class Slot {
    public static final short SIZE = 32;
    //delayed time
    public final long timeMs;
    // 首个消息位置
    public final long firstPos;
    // 最后一个消息位置
    public final long lastPos;
    // 消息数量
    public final int num;
    public final int magic;
}

定时消息处理逻辑

基于上面的算法与Timerlog、TimerWheel的数据结构设计，具体实现定时消息的处理的逻辑都在org.apache.rocketmq.store.timer.TimerMessageStore类中，主要涉及到下面5个线程的执行。

private TimerEnqueueGetService enqueueGetService;
private TimerEnqueuePutService enqueuePutService;
private TimerDequeueGetService dequeueGetService;
private TimerDequeueGetMessageService[] dequeueGetMessageServices;
private TimerDequeuePutMessageService[] dequeuePutMessageServices;

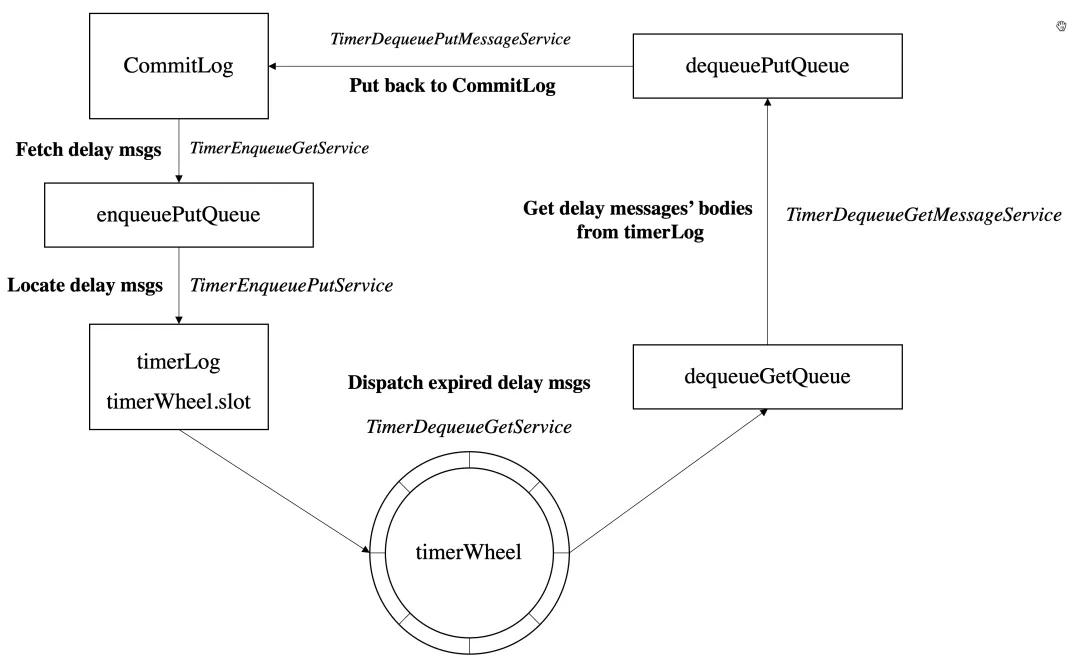

这几个线程配合执行的流程图如下所示：

从图中可以看出，共有五个Service线程分别处理定时消息的放置和存储。工作流如下：

1、针对放置定时消息的service，每100ms从commitLog读取指定主题(TIMER_TOPIC)的定时消息。

TimerEnqueueGetService线程启动后，不停的从topic为rmq_sys_wheel_timer，队列id为0的队列拉取消息，并先将其放入本地的enqueuePutQueue中，如果拉取不到，则每隔100ms后继续此操作。
另一个线程TimerEnqueuePutService不停的从enqueuePutQueue拉取放入的定时消息，将其以append的方式放入timerLog中，更新timeWheel时间轮的存储内容。将该任务放进时间轮的指定位置。

2、针对取出定时消息的service，每50ms读取下一秒的Slot。有三个线程将读取到的消息重新放回commitLog。

首先，TimerDequeueGetService线程启动后，不停地从timerWheel中获取下一秒的Slot，从timerLog中得到指定的msgs，并放进dequeueGetQueue，如果获取不到，则等待100ms继续；
而后TimerDequeueGetMessageService线程，从dequeueGetQueue中取出msg，并将其放入队列待写入CommitLog的队列dequeuePutQueue中；
最后TimerDequeuePutMessageService线程启动后，不停地从这个dequeuePutQueue中取出消息，放回commitlog，若定时时间已到期则修改topic为真实的topic（这时消息可以被消费），否则继续按原topic（rmq_sys_wheel_timer）写回CommitLog滚动。
