背景

图形类 Graphics 是 GDI+的核心，它提供绘制图形、图像和文本的各种方法。Graphics 中使用 DrawString 方法在指定位置绘制文本或者在一个指定矩形内绘制文本。

一个闭合图形比如矩形和椭圆包含一个边框和内部区域。边框是由 Pen 对象绘制，而内部区域由 Brush 对象进行填充。

纯色刷

①．概述

纯色刷用于使用单一颜色来填充形状，对应于 SolidBrush 类，构造函数的输入参数为颜色对象的引用。

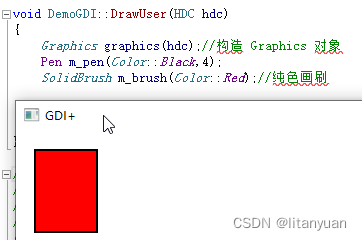

②．纯色刷的使用

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);
  SolidBrush m_brush(Color::Red);//纯色画刷

  graphics.DrawRectangle(&m_pen, 20, 20, 60, 80);
  graphics.FillRectangle(&m_brush, 20, 20, 60, 80);
}

在这里插入图片描述

阴影刷

①．概述

阴影是一种重复填充的小方形图案，一般为横线、竖线、斜线和小方块等构成，阴影图案由两种颜色组成：一种是背景色，一种是在背景上形成图案的线条的颜色。对应于 HatchBrush 类。

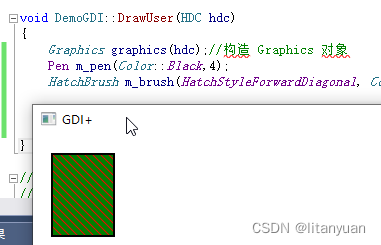

②．阴影刷的使用

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);
  HatchBrush m_brush(HatchStyleForwardDiagonal, Color::Red,Color::Green);//阴影画刷

  graphics.DrawRectangle(&m_pen, 20, 20, 60, 80);
  graphics.FillRectangle(&m_brush, 20, 20, 60, 80);
}

在这里插入图片描述

纹理刷

①．概述

纹理刷就是图像刷，它将刷中所装入的图像在目标区域中进行填充绘制，对应于TextureBrush。纹理刷填充图像的排列方式是枚举常量：

typedef enum {
 WrapModeTile = 0, // 平铺（瓦）（缺省值）
 WrapModeTileFlipX = 1, // 平铺且 X 向翻转（相邻列左右翻转）
 WrapModeTileFlipY = 2, // 平铺且 Y 向翻转（相邻行上下翻转）
 WrapModeTileFlipXY = 3, // 平铺且 XY 向翻转（相邻行列左右上下翻转）
 WrapModeClamp = 4 // 不平铺（不重复，夹住）
} WrapMode;

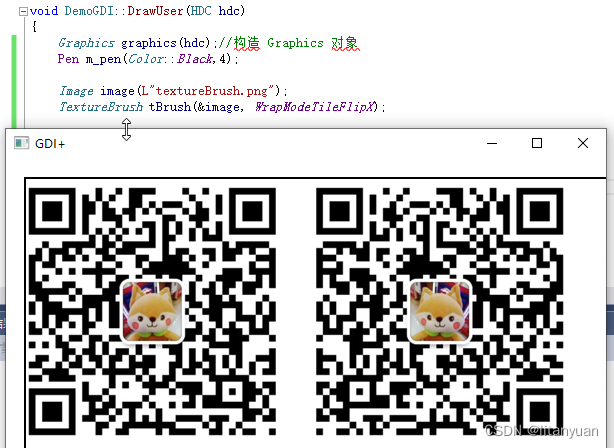

②．设置排列方式

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);

  Image image(L"textureBrush.png");
  TextureBrush tBrush(&image, WrapModeTileFlipX);
​
  graphics.DrawRectangle(&m_pen, 20, 20, 600,600);
  graphics.FillRectangle(&tBrush, 20, 20, 600, 600);
}

在这里插入图片描述

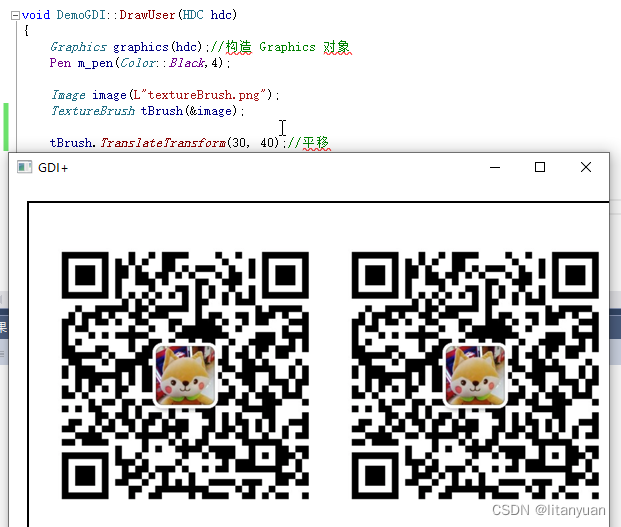

③．设置图像平移

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);

  Image image(L"textureBrush.png");
  TextureBrush tBrush(&image);
​
  tBrush.TranslateTransform(30, 40);//平移
​
  graphics.DrawRectangle(&m_pen, 20, 20, 600,600);
  graphics.FillRectangle(&tBrush, 20, 20, 600, 600);
}

在这里插入图片描述

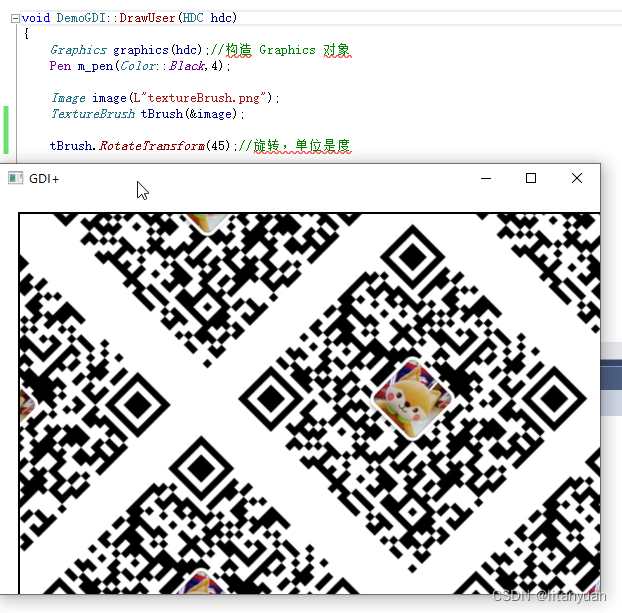

④．设置图像旋转

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);

  Image image(L"textureBrush.png");
  TextureBrush tBrush(&image);
​
  tBrush.RotateTransform(45);//旋转，单位是度
​
  graphics.DrawRectangle(&m_pen, 20, 20, 600,600);
  graphics.FillRectangle(&tBrush, 20, 20, 600, 600);
}

在这里插入图片描述

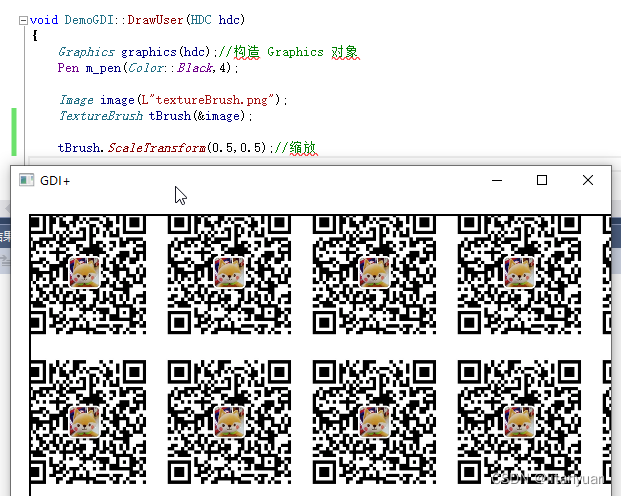

⑤．设置图像缩放

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);

  Image image(L"textureBrush.png");
  TextureBrush tBrush(&image);
​
  tBrush.ScaleTransform(0.5,0.5);//缩放
​
  graphics.DrawRectangle(&m_pen, 20, 20, 600,600);
  graphics.FillRectangle(&tBrush, 20, 20, 600, 600);
}

在这里插入图片描述

线性渐变刷

①．概述

线性渐变刷使用逐渐变化的颜色填充目标区域，对应于 LinearGradientBrush。通过指定起始和结束颜色，线性的填充指定区域。

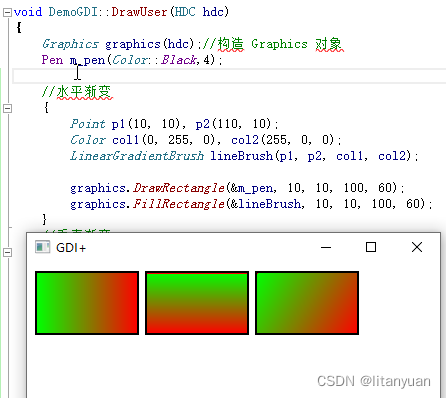

②．点到点渐变

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);

  //水平渐变
  {
    Point p1(10, 10), p2(110, 10);
    Color col1(0, 255, 0), col2(255, 0, 0);
    LinearGradientBrush lineBrush(p1, p2, col1, col2);
​
    graphics.DrawRectangle(&m_pen, 10, 10, 100, 60);
    graphics.FillRectangle(&lineBrush, 10, 10, 100, 60);
  }
  //垂直渐变
  {
    graphics.TranslateTransform(110, 0);
​
    Point p1(10, 10), p2(10, 70);
    Color col1(0, 255, 0), col2(255, 0, 0);
    LinearGradientBrush lineBrush(p1, p2, col1, col2);
​
    graphics.DrawRectangle(&m_pen, 10, 10, 100, 60);
    graphics.FillRectangle(&lineBrush, 10, 10, 100, 60);
  }
  //对角渐变
  {
    graphics.TranslateTransform(110, 0);
​
    Point p1(10, 10), p2(110, 70);
    Color col1(0, 255, 0), col2(255, 0, 0);
    LinearGradientBrush lineBrush(p1, p2, col1, col2);
​
    graphics.DrawRectangle(&m_pen, 10, 10, 100, 60);
    graphics.FillRectangle(&lineBrush, 10, 10, 100, 60);
  }

}

在这里插入图片描述

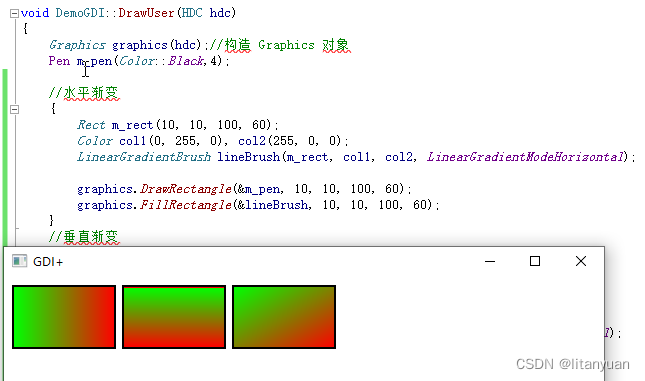

③．矩形渐变

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);

  //水平渐变
  {
    Rect m_rect(10, 10, 100, 60);
    Color col1(0, 255, 0), col2(255, 0, 0);
    LinearGradientBrush lineBrush(m_rect, col1, col2, LinearGradientModeHorizontal);
​
    graphics.DrawRectangle(&m_pen, 10, 10, 100, 60);
    graphics.FillRectangle(&lineBrush, 10, 10, 100, 60);
  }
  //垂直渐变
  {
    graphics.TranslateTransform(110, 0);
​
    Rect m_rect(10, 10, 100, 60);
    Color col1(0, 255, 0), col2(255, 0, 0);
    LinearGradientBrush lineBrush(m_rect, col1, col2, LinearGradientModeVertical);
​
    graphics.DrawRectangle(&m_pen, 10, 10, 100, 60);
    graphics.FillRectangle(&lineBrush, 10, 10, 100, 60);
  }
  //对角渐变
  {
    graphics.TranslateTransform(110, 0);
​
    Rect m_rect(10, 10, 100, 60);
    Color col1(0, 255, 0), col2(255, 0, 0);
    LinearGradientBrush lineBrush(m_rect, col1, col2, LinearGradientModeForwardDiagonal);
​
    graphics.DrawRectangle(&m_pen, 10, 10, 100, 60);
    graphics.FillRectangle(&lineBrush, 10, 10, 100, 60);
  }

}

在这里插入图片描述

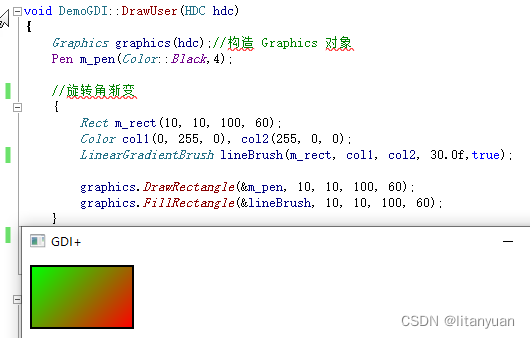

④．旋转角渐变

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Black,4);

  //旋转角渐变
  {
    Rect m_rect(10, 10, 100, 60);
    Color col1(0, 255, 0), col2(255, 0, 0);
    LinearGradientBrush lineBrush(m_rect, col1, col2, 30.0f,true);
​
    graphics.DrawRectangle(&m_pen, 10, 10, 100, 60);
    graphics.FillRectangle(&lineBrush, 10, 10, 100, 60);
  }


}

在这里插入图片描述

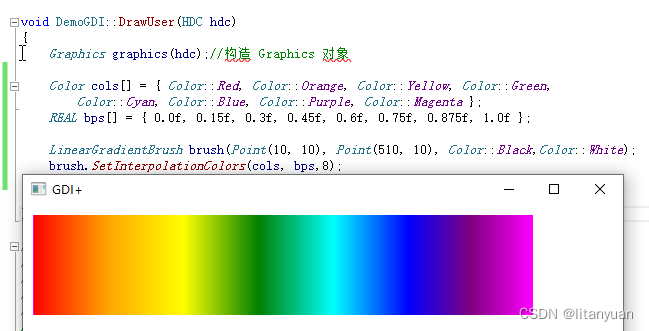

⑤．多色渐变

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象

  Color cols[] = { Color::Red, Color::Orange, Color::Yellow, Color::Green,
    Color::Cyan, Color::Blue, Color::Purple, Color::Magenta };
  REAL bps[] = { 0.0f, 0.15f, 0.3f, 0.45f, 0.6f, 0.75f, 0.875f, 1.0f };
​
  LinearGradientBrush brush(Point(10, 10), Point(510, 10), Color::Black,Color::White);
  brush.SetInterpolationColors(cols, bps,8);
  graphics.FillRectangle(&brush, Rect(10, 10, 500, 100));

}

在这里插入图片描述
