【Netzob学习】（四）使用netzob逆向未知协议之二——消息格式推断

一、使用分隔符做格式区分

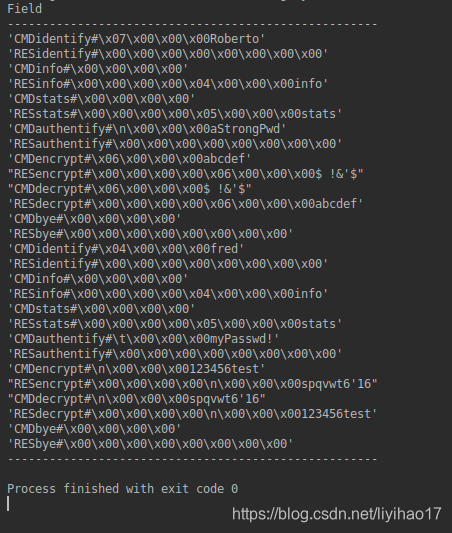

1、我们观察之前的打印的symbol中的内容：

 从这个内容中我们不难发现，在每一行的每个英文单词后面总会跟着一个“#”号，并且在每个井号后面跟着一些值，从这里就能说明，大概这个协议的消息存储方式是这样的：[域名]#[值]，于是我们需要通过“#”这个字符来将消息分割。

在netzob/Inference/Vocabulary/Format.py中有一个函数名为splitDelimiter()这个函数可以根据某个字符来分割消息

 所以很当然的，我们就要使用这个函数来将消息进行分割

Format.splitDelimiter(symbol,ASCII("#"))
print(symbol)

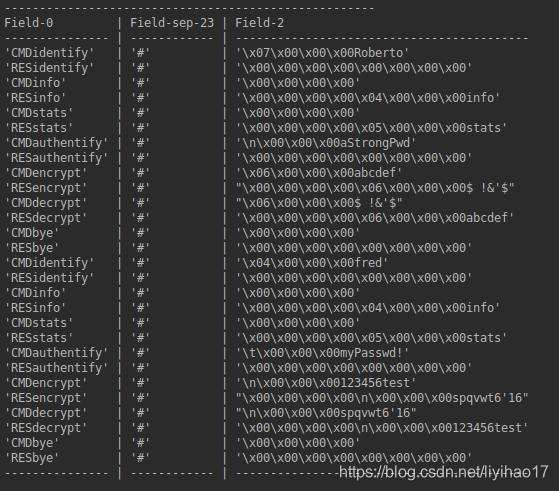

打印出来的结果是这样子的：

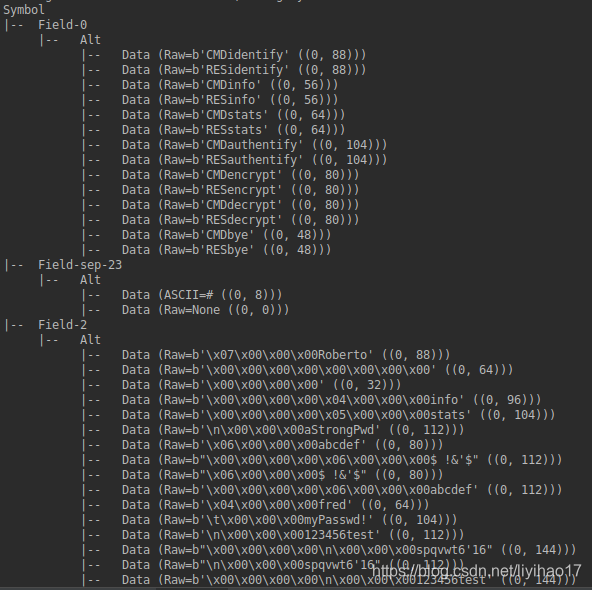

2、当然打印的结果也可以通过使用_str_debug()方法对这个symbol中的内容再进行结构化处理，然后输出来：

凭自己喜好，自己喜欢看那种样子的就用哪种，因为_str_debug()方法能够将每个域和值分隔开，可能对分析更加有利，具体看协议的内容。这里所有的Raw有一个‘b’的原因是python3的字符串表示方法，b表示bit，所以不用太在意这个b（下同）。

二、根据关键字段分簇

分簇是什么呢？分簇就是能够把拥有同一个关键字段的数据放在一起，这样对于协议分析来说当然作用是很大的啦

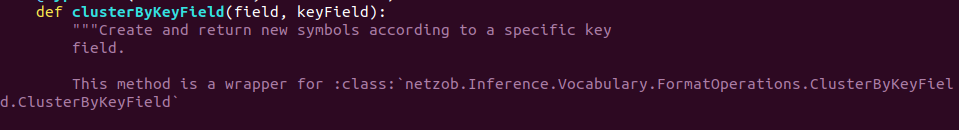

这里有这么一个函数，叫做clusterByKeyField()，它同样也在netzob/Inference/Vocabulary/Format.py这个里面，我们把它找出来，然后看看它的作用

这个就是用来分簇的函数啦，然后我们就用这个函数对处理过的symbol进行分簇，并将分簇的结果打印出来

symbols = Format.clusterByKeyField(symbol,symbol.fields[0])

print('[+] Number of symbols after clustering:{0}'.format(len(symbols)))
print('[+] Symbol list:')
for keyFieldName,s in symbols.items():
    print('* {0}'.format(keyFieldName))

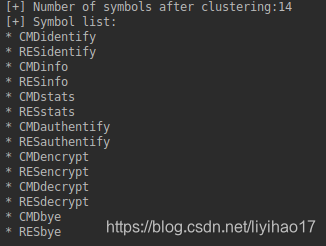

分簇算法生成了14个不同的symbol，每个symbol都由一个唯一的第一个字段

三、在每个symbol中以序列对齐来区分格式

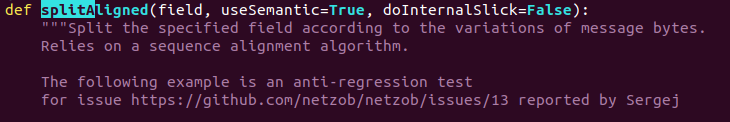

在这一个步骤，我们将重组消息，并且将每个消息分解成三个基本字段：命令字段、分割字段（在这个报文消息中就是“#”）、不定长内容。这里重点关注不定长内容字段，具有动态大小的字段是我们在使用Netzob中将序列对齐的良好选择。这样就能很清晰地判断出来是这个子字段大小是可变还是不可变的。为了做到这个，使用splitAligned()函数，先看一下这个函数的内容（同样这个函数也在Format.py这个文件中）：

for symbol in symbols.values():
    Format.splitAligned(symbol.fields[2],doInternalSlick=True)
    print('[+] Partitionned messages:')
    print(symbol)

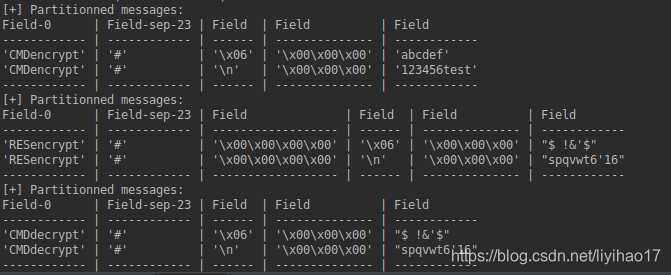

这段代码就将symbol中的第三个（0、1、2所以是第三个）域作为对齐的依据，进行对齐，结果如下（不完全展示）：

四、找到每个symbol的关系

现在我们想看到每个消息之间的关系。Netzob的API提供了能够确定潜在关系的函数RelationFinder.findOnSymbol()，现在就用这个函数来确定一下是否有潜在关系吧。

for symbol in symbols.values():
    rels = RelationFinder.findOnSymbol(symbol)

    print("[+] Relations found: ")
    for rel in rels:
        print("  " + rel["relation_type"] + ", between '" + rel["x_attribute"] + "' of:")
        print("    " + str('-'.join([f.name for f in rel["x_fields"]])))
        p = [v.getValues()[:] for v in rel["x_fields"]]
        print("    " + str(p))
        print("  " + "and '" + rel["y_attribute"] + "' of:")
        print("    " + str('-'.join([f.name for f in rel["y_fields"]])))
        p = [v.getValues()[:] for v in rel["y_fields"]]
        print("    " + str(p))

找出的潜在关系如图（不完全展示）：

 五、应用找到的symbol结构之间的关系

 我们从上图发现一个与下个字段大小相关的字段。关于这个结果，我们可以修改消息格式来应用我们找到的关系。我们通过创建一个Size字段来做这个，这个字段的值依赖目标字段的内容。我们也指定一个事实是Size字段的大小应该是缓冲区字段的八分之一（因为每个字段默认按位描述）。

for symbol in symbols.values():
    rels = RelationFinder.findOnSymbol(symbol)

    for rel in rels:

        # Apply first found relationship
        rel = rels[0]
        rel["x_fields"][0].domain = Size(rel["y_fields"], factor=1/8.0)

    print("[+] Symbol structure:")
    print(symbol._str_debug())

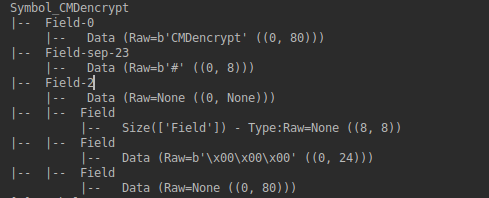

 CMDencrypt的结果如下：

我们已经显示了CMDencrypt的结果，但是我们协议的其他symbol需要做相同的工作。结果，我么能得到每个symbol的完整定义。
