Github现在支持在Markdown中直接使用Mermaid语法绘制流程图，这一更新免去了以往需要外部工具画图和截图的繁琐步骤。Mermaid是一个流行的开源库，广泛用于创建流程图、甘特图等多种图表。用户现在可以直接在README.md文件中编写流程图代码，并实时预览和编辑，提高了工作效率。此外，使用iframe实现流程图渲染，减少了服务器压力并优化了用户体验。

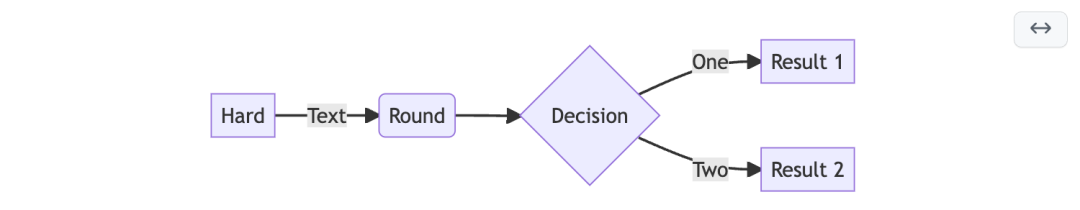

昨晚在逛 Github 时，看到了一个没见过的东西

没见过的东西

本以为这是张图，但我鼠标移过右上角的图标时竟然发现可以点击，woc，这个不是图片啊，竟然是个流程图，Github 支持流程图语法了？？？咱就是说这一整个大惊喜住，Github 的 Markdown 竟然支持画流程图了！！

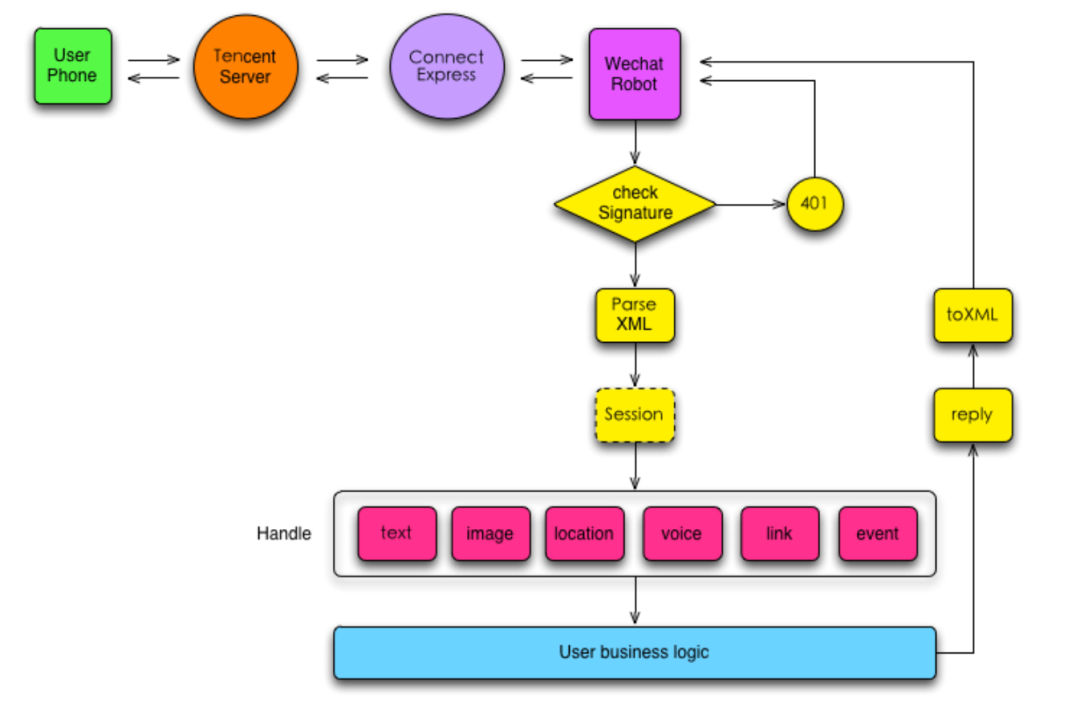

以前 Github 的 README.md 里的流程图都是这样的👇

图来源于wechat

没错，这就是一张图片！咱们的流程图都是用其它工具（推荐一个常用的画流程图工具：https://app.diagrams.net/）画好再截图放到 Github 里的

万一万一哪一天我需要修改流程图，我不可能重画一张，我得保留着上次画的流程图的源文件，然后在那上面修改，再截图上传到 Github 上，这这这太麻烦了，谁让 Github 之前不支持画流程图呢！

不过就在这周一，Github 竟支持画流程图了！！这也是与一个开源库 Mermaid^[1] 的维护者 Knut Sveidqvist^[2] 合作后做出的改动，Mermaid 很多人应该都不陌生了，一个在 Github 狂揽 43.5k star 的开源库，专门支持了在 Markdown 画流程图，很多尝试过做一个属于自己的 Markdown 编辑器的小伙伴应该都用过这个，据我所知，优快云的 Markdown 编辑器、掘金的 Markdown 编辑器都用了这个库

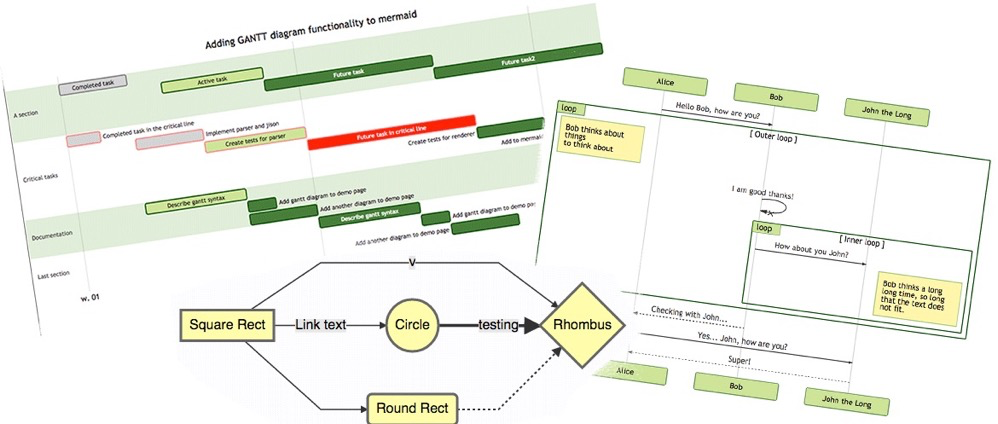

Mermaid 支持了很多很多不同的图表类型，例如流程图、甘特图、UML、饼图等等

Mermaid支持这么多图表

tql，此时我只想说，以后在 Github 上我哪还需要去用别的软件画图啊，费尽心思地构思如何画图，注重逻辑的同时还要注重美观（以前写文章的时候，画图真的浪费了很多时间，没办法我有强迫症，会经常调整图的布局）

话不多说，我马不停蹄地去 Github 尝鲜了这个功能

来看一个最基本的流程图的语法：

```mermaid
  graph TD;
      A-->B;
      A-->C;
      B-->D;
      C-->D;
```

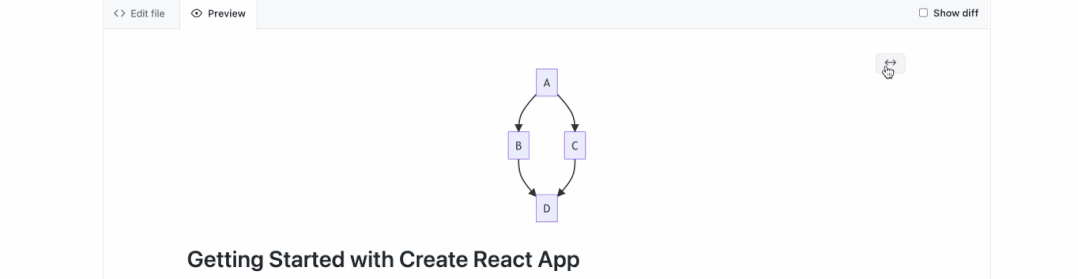

在 Github 中的表现是这样的：

舒服~ 还有预览功能，可以复制每个节点上的文本，这不比纯图片的流程图香多了么？

更多的 mermaid 语法在这里不就展开讲了，大家可以去 mermaid 官网^[3] 查看更多详细的语法，爱写作的小伙伴一定用得到~

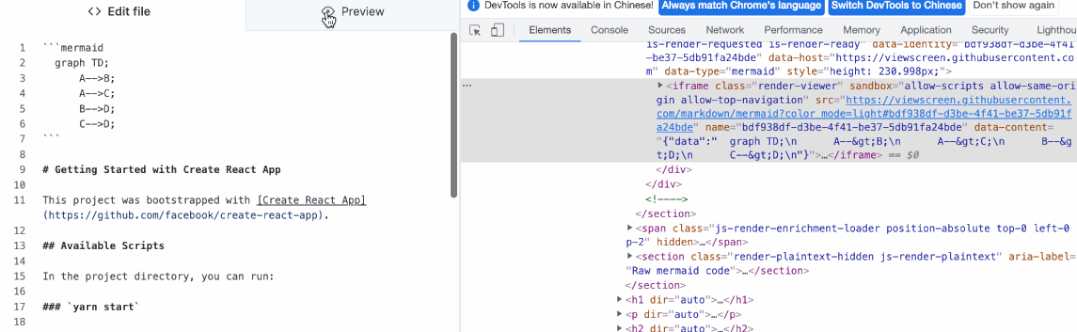

最后发现一个小彩蛋，我在 Github 里输入完流程图的原始语法代码后点击 Preview 预览，这个流程图的渲染还有个 Loading 过程，打开 devtool 一看，这一个流程图竟然就是一个 iframe

这是什么操作？翻阅了 Github 官方的博客，这么做主要是为了：

减轻 JavaScript 对服务器的压力
减少图表过多时，将编译好的 Markdown 数据发送到客户端的数据开销
用Iframe就可以使得流程图的加载不会对 Github 造成任何的影响

还在等啥呢？还不去你的 Github 上试试？奥不不不，点个赞和在看再走吧~

参考资料

[1]

Mermaid: https://github.com/mermaid-js/mermaid#readme

[2]

Knut Sveidqvist: https://github.com/knsv

[3]

mermaid 官网: https://mermaid-js.github.io/mermaid/#/
