本文介绍了使用仿真器进行CST仿真，内容涵盖端口模式分析，展示了电场分布和参数，并通过S参数计算与自适应网格加密功能探讨了仿真精度。同时，详细讨论了不同频率下的磁场分布，包括E场、H场和表面电流分布，以及变量扫描功能的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

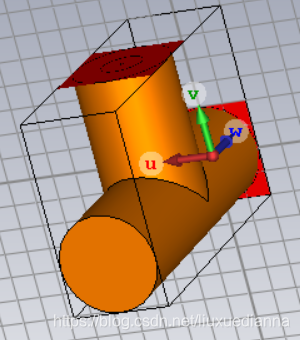

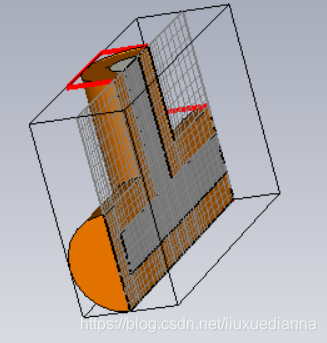

model 建模与网格划分 mesh view
（1）分析端口模式

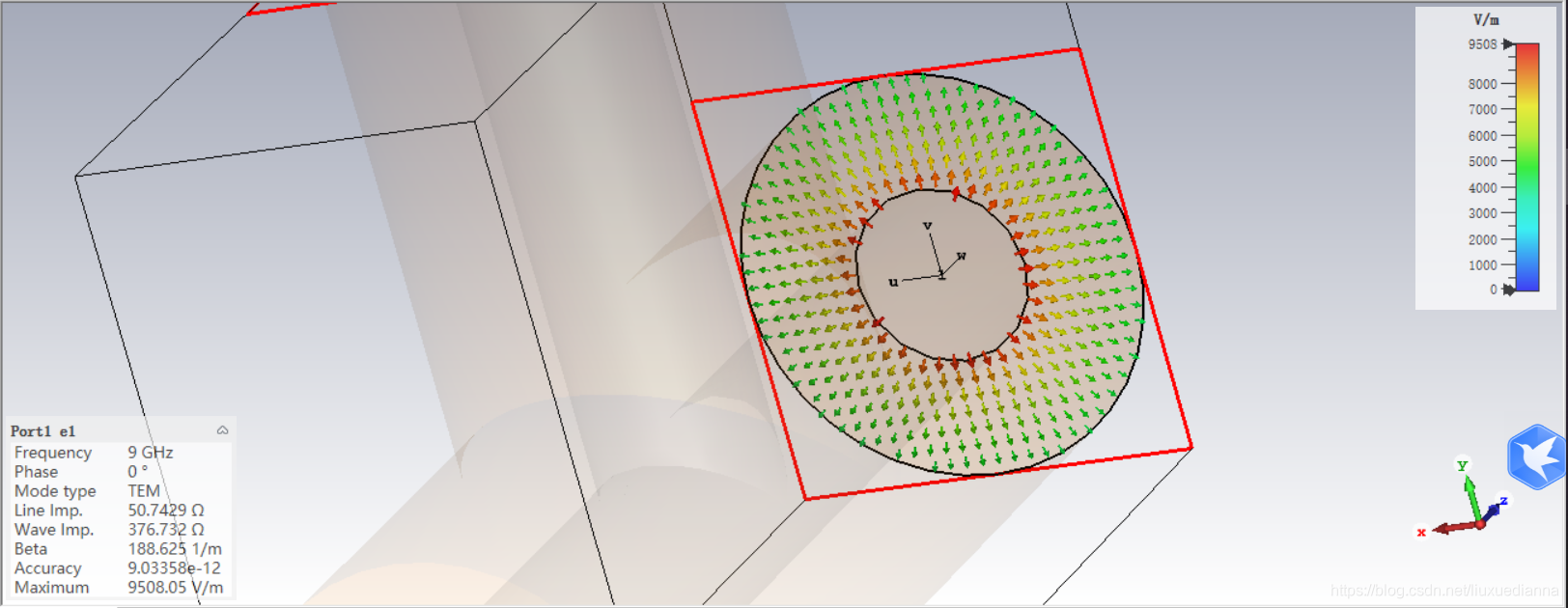

端口1的电场分布及参数
在这里插入图片描述

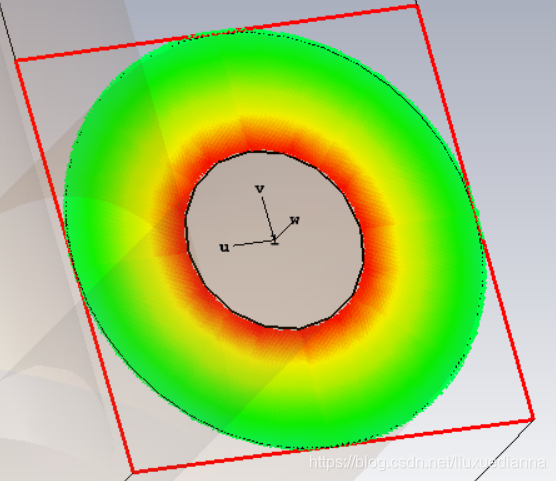

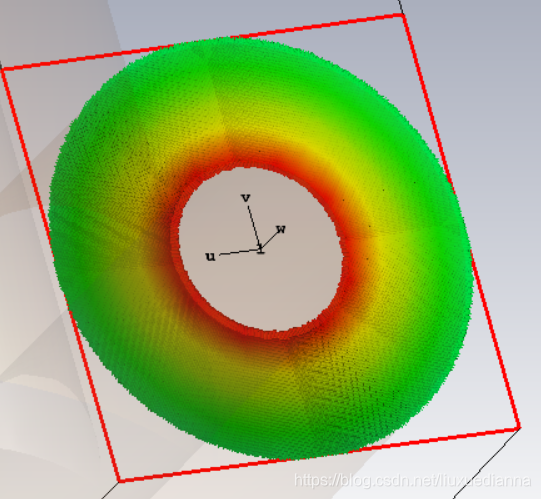

通过plot properties改变电场显示视图

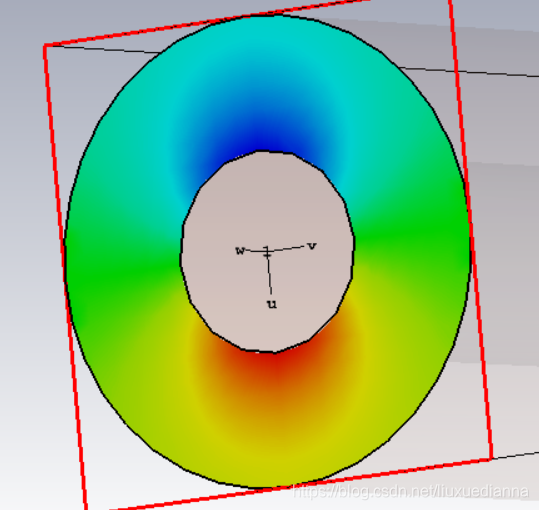

也可以设置动画显示电场在一定角度内的变化。以下是场分量X的分布：

（2）分析S参量
查看输出信号：

查看Y方向的史密斯图：
