Cadence 16.6 —— 差分对约束 Differential Pair

差分对约束 Differential Pair：差分对约束在PCB走向时，往往对差分对走线阻抗有一定的要求，影响差分对阻抗的因素主要有：线宽、线距、介质介电常数，板层厚度等，PCB走线时能调整的只有线宽和线距。

　　差分对的约束设置有两种方法：一种是在Electrical规则中设置；一种是在Physical规则中设置。

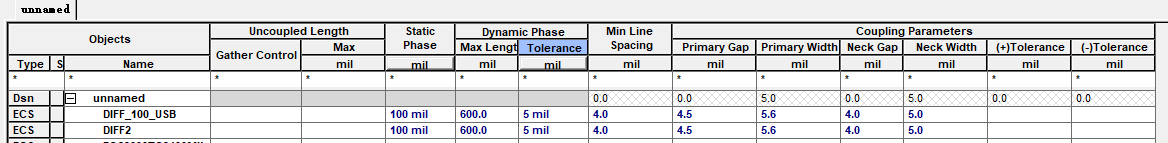

1. 在Electrical规则中设置差分对

　　设置方法：Electrical Constraint Set - Routing - Differential Pair 中设置电气规则，并在Electrical - Net - Routing - Differential Pair将规则应用到一个差分对上。

　　Static Phase：静态相位，差分对两根线的总线长误差范围在100mil以内。

　　Dynamic Phase - Max Length/Tolerance：动态相位，动态等长，也就是实时等长，即，PCB走线时，差分对的两根线无论在那个位置，都必须满足5mil的等长误差范围，并且在600mil的最大长度范围内将误差补偿回来。在高速PC版走线时，这种静态等长和动态等长的设置很重要

　　Min Line Spacing：最小线距（线间隙），必须小于等于 Neck Gap - Tolerance，Tolerance=0时，该值<=Neck Gap

　　Primary Gap：优先默认的线距（线间隙）

　　Primary Width：优先默认的线宽

　　Neck Gap：Neck 模式下的线距（线间隙）

　　Neck Width：Neck 模式下的线宽

　　Tolerance：差分对有阻抗要求，往往不能有偏差，因此设定为0

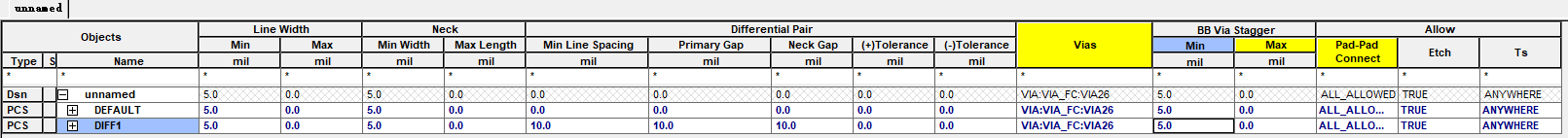

2.在Physical规则中设置差分对

 　　设置方法：Physical Constraint Set - All Layers 中设置规则，在Physical Constraint Set - Net 中应用规则

　　具体设置方法和 Electrical 中的设置类似，不同的是没有了static Phase 和 Dynamic Phase 的设置。

3.两种方法的比较

　　Electrical 中设置差分对的参数比较多，对差分对的规则约束更加严格，在高速走线时在 Electrical 中进行规则约束。相对地，在Physical 中的设置就相对较少。
