说明

流程图描述一个过程的步骤，当这个过程涉及许多不同的人，部门或功能区域时，很难跟踪每
个步骤的负责人。解决此问题的一个有用方法是把流程图分栏，BPMN 中提供了泳池、泳道来支持
这种场景。泳池泳道在流程图中主要用以区分不同的功能和职责，它们不影响流程的流转，只是一
个对流程节点进行区域划分的流程图展示，便于在流程节点多的流程显示上更上直观明了。

泳池（Pool）代表流程中的一个参与者，它也可以用作一个图形容器来与其他的泳池相分
隔，主要用于多个个独立的实体或者参与者之间的物理划分。泳道是泳池的子划分，可以垂直
或者水平的，用来对活动的组织和分类，通常是将活动按照角色划分，流程可以在一个泳池中

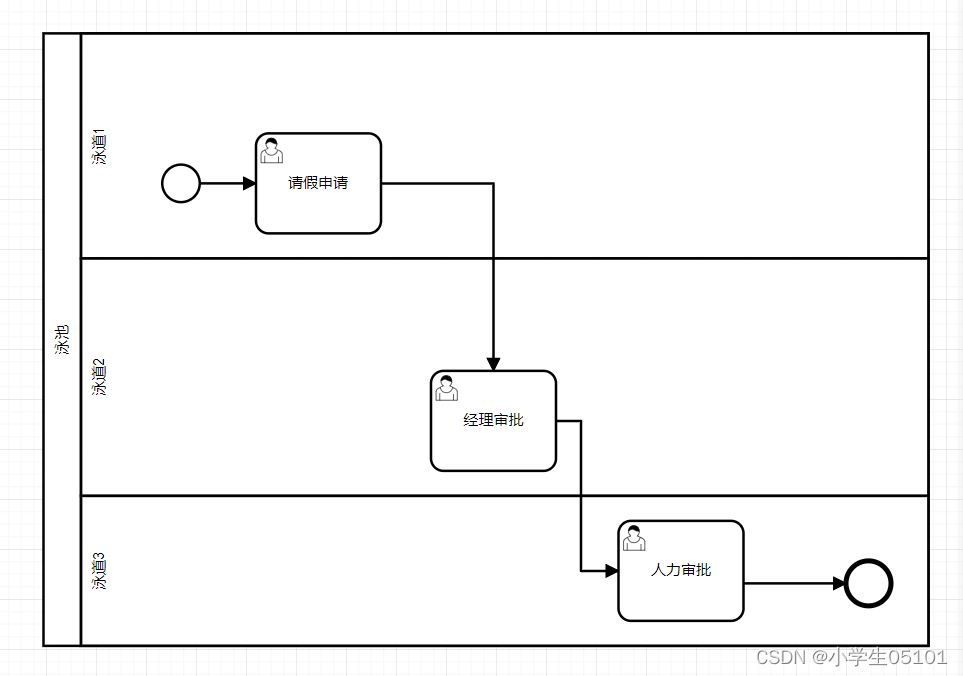

跨泳道流转。泳池泳道对流程进行区分的效果图如图所示：

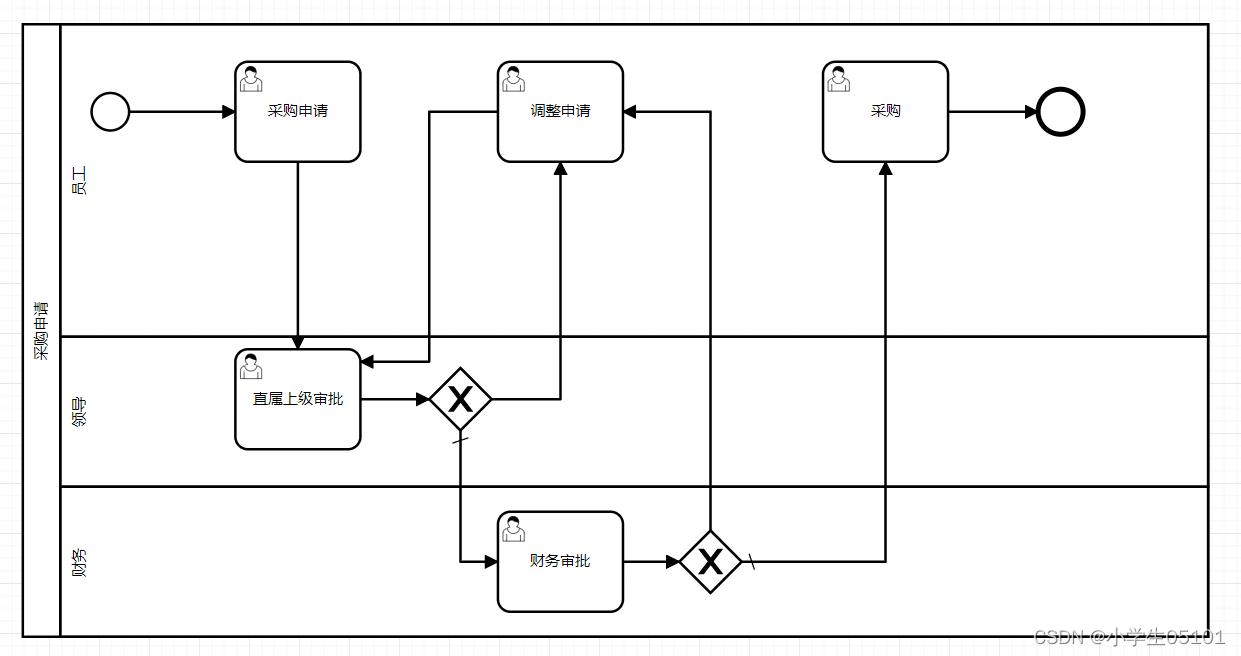

下面看一个使用泳池泳道的示例流程，采购流程涉及员工、领导和人事共三种角色，如图
所示，“采购流程”使用了泳池，按用户角色拆分出了“员工”、“领导”和“财务”三个泳道，
清晰展示出了不同角色、岗位人员的职能。

视频教程

泳池泳道

演示demo

泳池泳道

本文中内容和案例出自贺波老师的书《深入Activiti流程引擎：核心原理与高阶实战》，书中的介绍更全面、详细，推荐给大家。
