本章内容概要：

第六章：IOT 后端系统架构设计原则与模式

6.1 架构设计原则

        在物联网（IoT）和AI蓬勃发展的浪潮下，后端系统架构设计犹如搭建高楼大厦的基石，直接关乎整个 IoT 生态系统的稳定性、功能性与可持续发展能力。高可用性、高可靠性、高性能、安全性以及可扩展性等关键设计原则，是打造卓越 IoT 后端架构的核心准则，它们相互交织、彼此影响，共同支撑起复杂多变的 IoT 应用+AI落地应用场景。以下是落实这些原则的具体建议、做法与解决方案。

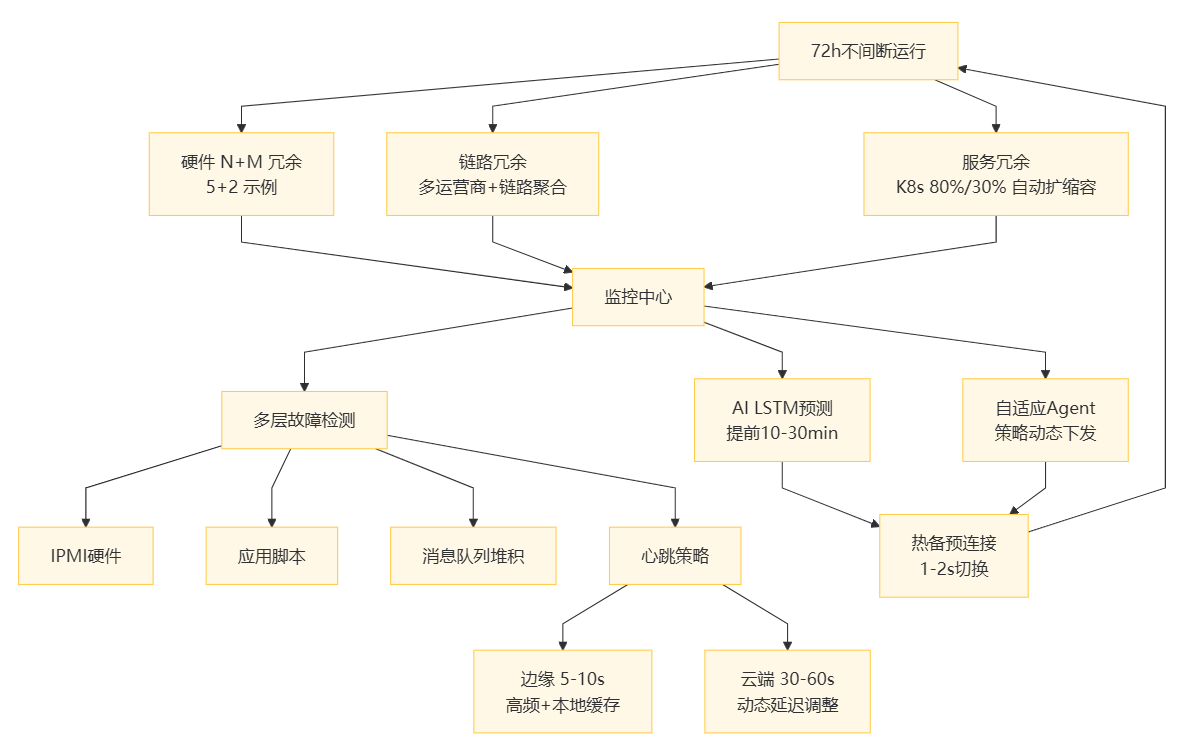

（1）高可用性

冗余架构：

在硬件层面，除了常见的服务器双机热备，还可考虑采用 N + M 冗余模式（N 为正常工作节点数，M 为冗余备份节点数），根据业务关键程度与预算灵活调整。例如，对于智能电网的核心电力调配服务器集群，可设置为 5 + 2 模式，确保在同时出现 2 台服务器故障时，依然有足够算力维持关键业务 72 小时不间断运行。网络链路方面，除了多运营商接入实现外网冗余，园区网、数据中心内部网络也应采用冗余交换机、冗余链路设计，利用链路聚合技术将多条物理链路捆绑，提升带宽的同时增强容错能力。

软件服务冗余方面，基于容器编排工具（如 Kubernetes）实现服务的快速复制与动态调度。为服务设定自动扩缩容策略，依据 CPU、内存利用率或每秒请求数等关键指标，当负载超过阈值 80%，自动扩容 20% 的服务实例；低于 30% 则缩容回收资源，确保资源高效利用，维持服务稳定。

故障检测与转移优化：

搭建多层级故障检测体系，除基础的硬件健康监测工具（如 IPMI 检测服务器硬件状态），还应在应用层、中间件层植入自定义检测脚本。例如，在工业物联网后端，每隔 3 秒通过应用层脚本向关键设备控制服务发送模拟指令，检测服务响应及时性；中间件层（如消息队列）监测消息堆积量、消费速率，一旦发现异常立即报警，达到设定的阈值就自动触发故障转移。故障转移时，优先采用预连接的热备切换方式，提前与备份系统建立心跳连接，主系统故障瞬间，备份系统无缝接管，将切换时间控制在 1 - 2 秒内，最大程度减少业务中断影响。

心跳检测精细调优：

根据组件重要性与性能开销，差异化设置心跳检测频率。对于如智能医疗设备数据采集终端这类对实时性要求极高且资源受限的组件，心跳间隔设为 5 - 10 秒；而像后台数据存储服务这种相对稳定组件，心跳间隔拉长至 30 - 60 秒。同时，结合动态超时阈值调整，依据网络波动情况，当连续 3 次检测到网络延迟高于均值 50%，自动将心跳超时阈值延长 20%，避免误判，保障系统精准感知组件健康状态。

智能增强层：

AI 预测性故障检测：通过训练设备历史故障数据（如服务器 CPU 温度、网络丢包率、传感器响应延迟），构建时序预测模型（如基于 LSTM 的异常检测模型）。在智能电网后端系统中，模型可提前 10-30 分钟预测某区域服务器的潜在过载风险，比传统阈值触发机制提前发现 80% 的隐性故障。

自适应 Agent 调度：将原有的静态心跳检测升级为动态心跳 Agent，Agent 根据设备类型（如边缘 MCP 节点、云端服务器）自动调整检测策略：对边缘 MCP 节点（资源受限且实时性要求高），Agent 采用 “高频探测 + 本地缓存心跳结果” 模式，每 2 秒探测一次但仅在状态异常时上传；对云端服务器，Agent 结合网络延迟动态调整间隔（30-60 秒），减少无效通信开销。

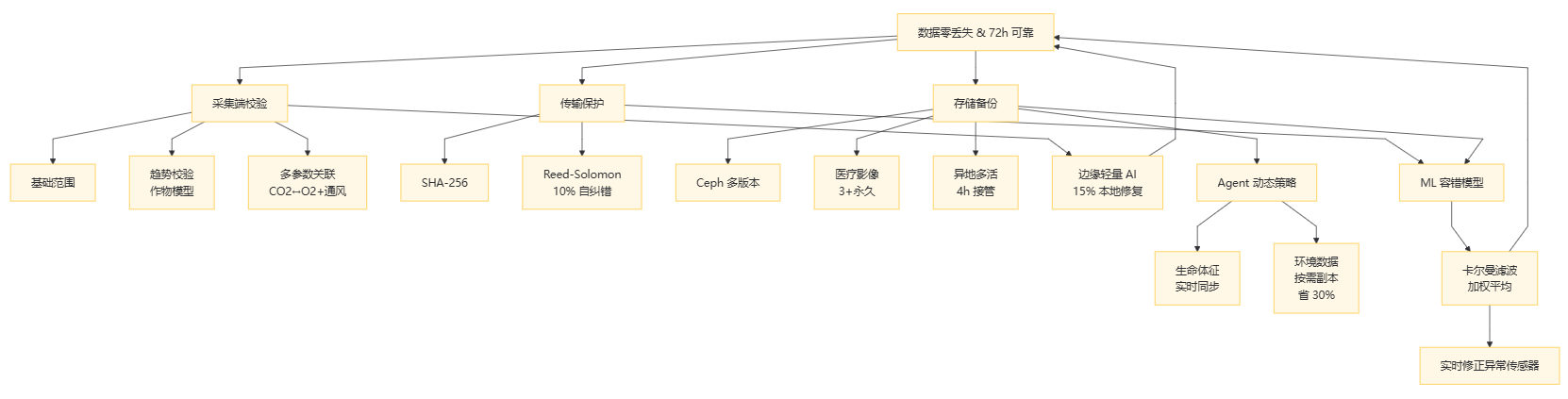

（2）高可靠性

数据校验强化：

在数据采集源头，为各类 IoT 设备定制专业校验算法库，除基本的数值范围校验，引入趋势校验与多参数关联校验。例如，在智能农业大棚环境监测中，不仅校验温度、湿度单个数值范围，还依据作物生长模型，判断温度湿度变化趋势是否符合当日光照、通风条件；当二氧化碳浓度骤升，关联校验氧气含量、通风设备运行状态，确保数据逻辑自洽。传输过程中，采用更高级的哈希校验算法（如 SHA - 256），配合纠错码技术（如 Reed - Solomon 码），能在发现 10% 以内数据错误时自动纠错，保障后端接收数据完整精准。

存储备份进阶策略：

基于分布式存储系统（如 Ceph）实现多版本数据的高效存储与快速检索。为医疗影像等关键数据设定版本保留策略，除近 3 次完整版本，对重大诊断节点影像永久保留，方便回溯对比。结合异地多活数据中心，利用异步复制技术，将数据实时备份到百公里外的异地中心，同时在异地中心定期进行数据恢复演练，确保在本地灾难发生4小时内，异地中心可全面接管业务，数据零丢失。

数据容错智能提升：

构建机器学习驱动的容错模型，在智能交通流量监测系统中，收集大量历史传感器数据与对应路况信息，训练模型识别传感器异常数据模式。当模型判断某传感器上报数据异常，结合周边多个同类传感器数据，利用加权平均、卡尔曼滤波等算法进行实时修正，可以有效提升数据的准确性，避免错误数据干扰交通管控决策。

AI 增强的数据校验体系
在数据采集源头部署多维度校验算法：基础校验：验证温度、湿度等数值的合理范围；趋势校验：结合作物生长模型判断智能农业大棚的温湿度变化是否符合光照条件；多参数关联校验：当二氧化碳浓度骤升时，联动校验氧气含量与通风设备状态。边缘 节点的轻量 AI 模型可在本地识别 15% 以内的数据错误并自动修复，减少云端重传压力。

智能存储备份策略
基于分布式存储系统（如 Ceph）实现多版本管理，医疗影像等关键数据保留近 3 次完整版本及重大节点永久备份。通过 Agent 动态调整备份策略：高优先级数据（如患者生命体征）实时同步至异地中心，低优先级数据（如环境温湿度）由 AI 预测访问频率，按需生成 1-2 个副本，降低 30% 存储成本。异地多活数据中心通过异步复制技术，确保本地灾难发生后 4 小时内异地中心可全面接管业务。

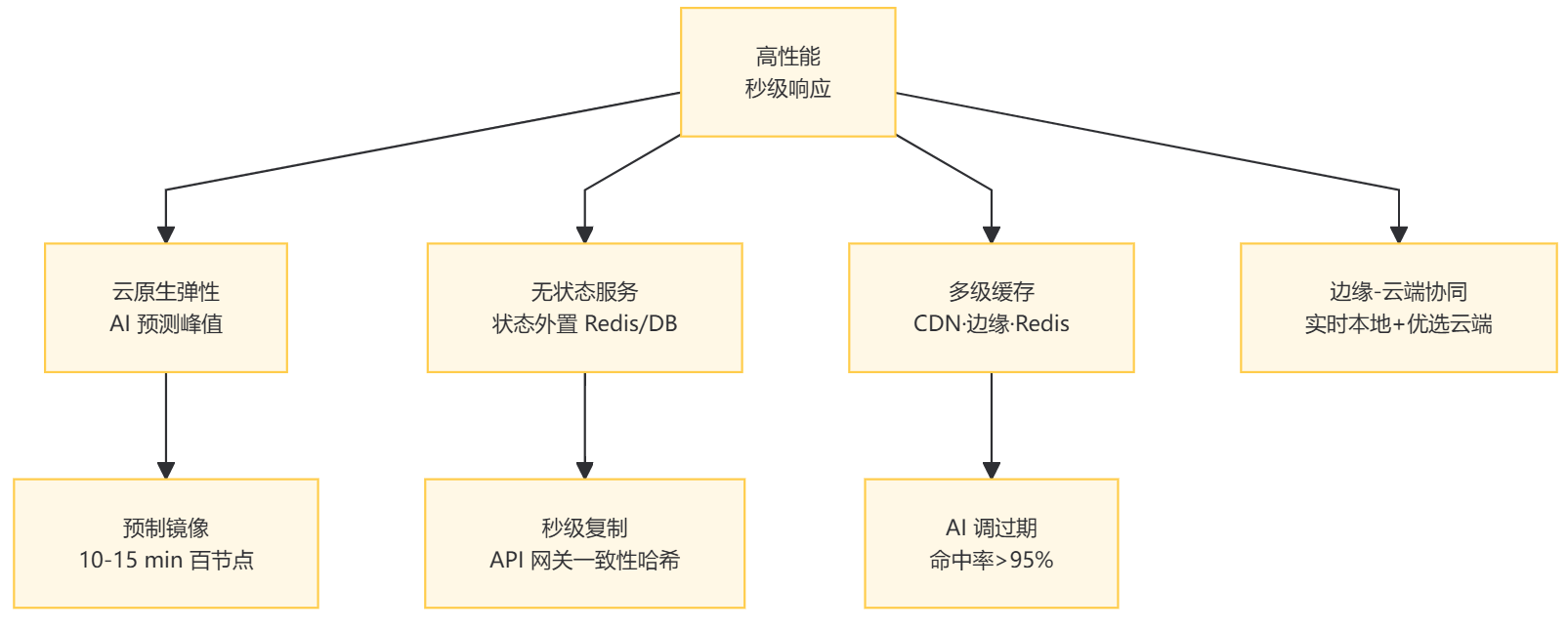

（3）高性能

水平扩展实战：

采用云原生架构实现快速弹性扩展，利用云平台（如 AWS、阿里云）的自动伸缩组功能，结合业务流量预测模型。以智能工厂的 IoT 系统为例，工厂内大量设备通过传感器实时采集生产数据，如设备运行状态、产品质量参数、原材料消耗等。在生产任务大幅增加时期，依据过往类似生产场景下的设备数据、订单规模及生产周期等数据，借助机器学习算法预测数据采集与处理的流量峰值。提前准备好包含设备数据处理程序、通信协议解析模块等的服务器镜像。当生产高峰期来临，流量飙升，一键触发扩展指令，基于云平台的自动伸缩组，在 10 - 15 分钟内迅速新增上百台实例。这些新增实例快速投入运行，高效处理海量设备数据，确保生产过程中的设备监控、故障预警、质量检测等关键环节不受影响，保障生产线的稳定、高效运行。

同时，为优化节点间数据同步机制，采用增量同步结合缓存预热策略。新节点上线时，优先从缓存加载设备运行状态、关键工艺参数等高频访问数据，满足实时性要求较高的生产监控需求。在后台，异步进行全量数据的增量同步，将新节点融入集群的时间缩短，可以极大提升了整个智能工厂 IoT 系统的扩展性和响应速度 。

无状态服务落地：

在服务设计初期，遵循十二要素应用原则，将业务逻辑与本地状态彻底分离。以智能建筑的环境监测 IoT 服务为例，每栋建筑内分布着大量温湿度传感器、空气质量传感器等设备。这些传感器产生的实时环境数据，以及设备运行状态、校准参数等信息都属于状态数据。将这些状态数据存储于分布式缓存（如 Redis）或数据库中，而负责数据采集与处理的服务实例仅专注于实时的数据收集、清洗、初步分析等逻辑。当有新的监测需求，或是建筑区域扩大需增加传感器设备时，由于服务实例无本地状态依赖，可在数秒内快速复制到新节点。利用 API 网关统一管理外部请求，比如来自建筑管理系统的查询请求、智能设备的控制指令请求等。依据负载均衡算法（如一致性哈希）将请求均匀路由到无状态服务实例，确保各实例负载均衡，有效提升整个智能建筑环境监测系统的处理能力，保障系统稳定、高效地运行，无论在数据处理量还是响应速度上都有显著提升 。

缓存机制深耕：

构建多层级缓存架构，在靠近用户端的 CDN 缓存静态资源，例如智能城市地图瓦片数据。CDN 节点广泛分布，能就近为用户提供数据，极大缩短数据传输路径，快速响应请求，有效减少用户等待时间。中间层利用 Redis 缓存高频动态数据，并结合布隆过滤器防止缓存穿透。布隆过滤器通过高效的二进制向量数据结构，快速判断数据是否存在于缓存中，避免大量无效请求穿透缓存直击后端数据库。以智能出行服务为例，借助缓存预热脚本，在出行高峰时段来临前，提前将热门路线、公交时刻表等数据加载至缓存。同时，设置灵活的动态更新策略，不仅依据时间周期定时更新，还能根据实时事件，比如公交到站信息更新，及时调整缓存数据，确保缓存数据始终与实际情况相符，极速响应用户查询需求。

AI 预测式弹性扩展
采用云原生架构结合业务流量预测模型：

智能工厂系统中，AI 根据生产计划与设备启动时间，提前 1 小时预测数据采集峰值，触发服务器实例扩容；扩展过程中，新节点通过缓存预热加载高频访问数据（如设备运行状态参数），缩短融入集群的时间；流量低谷时自动缩容，资源利用率维持在 30%-80% 的最优区间。

多级智能缓存架构

边缘层：缓存最近 10 分钟的设备数据，满足本地实时查询需求；

中间层：Redis 结合布隆过滤器防止缓存穿透，AI Agent 动态调整缓存过期时间（如实时位置数据 5 秒，设备状态数据 30 秒）；

应用层：通过 LLM 分析用户查询日志，在出行高峰前预热热门路线数据，缓存命中率提升至 95% 以上。

边缘 - 云端算力协同
边缘节点承担高频本地计算（如设备状态实时分析），仅将异常数据与统计结果上传云端；云端聚焦复杂业务逻辑（如跨区域设备协同控制），通过负载均衡 Agent 将请求路由至最优节点，计算密集型任务优先分配至 CPU 空闲节点，网络密集型任务优先分配至带宽充足节点，资源利用率提升 15% 以上。

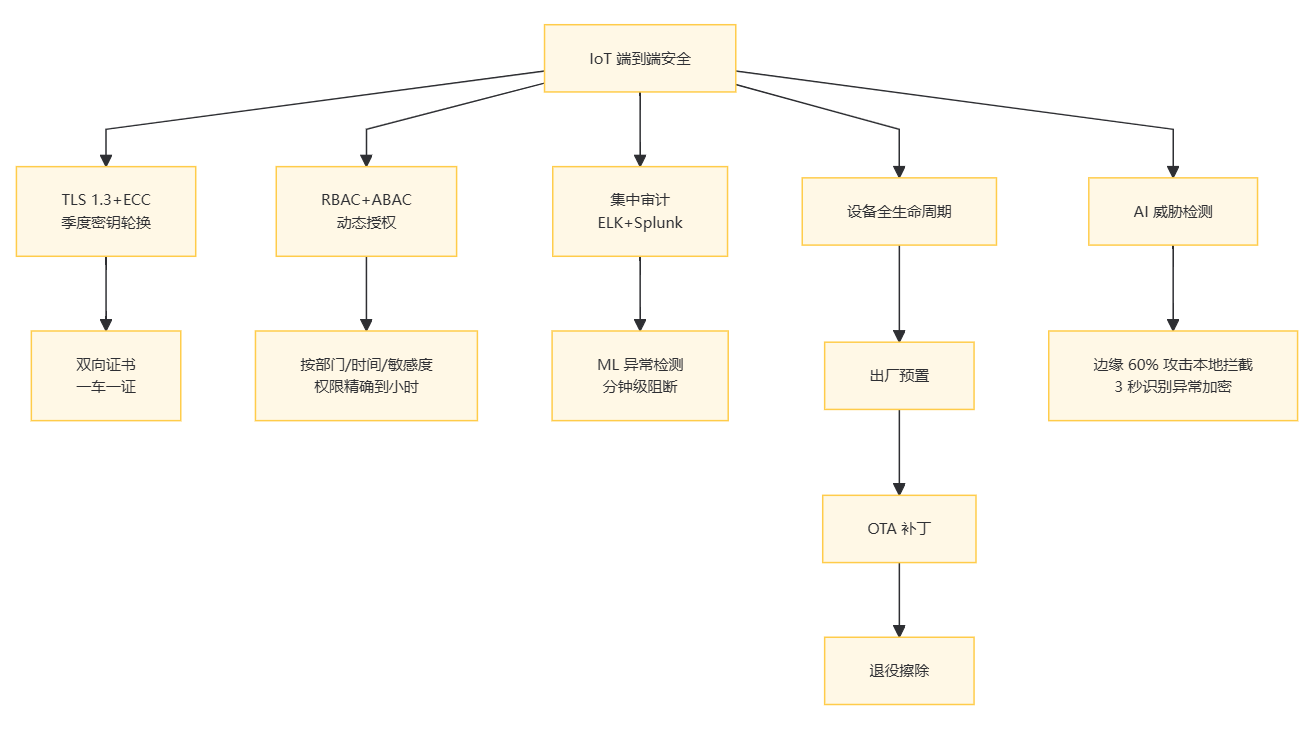

（4）安全性

加密传输加固：

强制所有 IoT 后端对外接口采用 TLS 1.3 及以上版本加密协议，结合椭圆曲线密码学（ECC）算法，提升加密强度同时降低计算开销。在智能物流系统中
