revit二次开发 材质贴图研究

revit 贴图位置

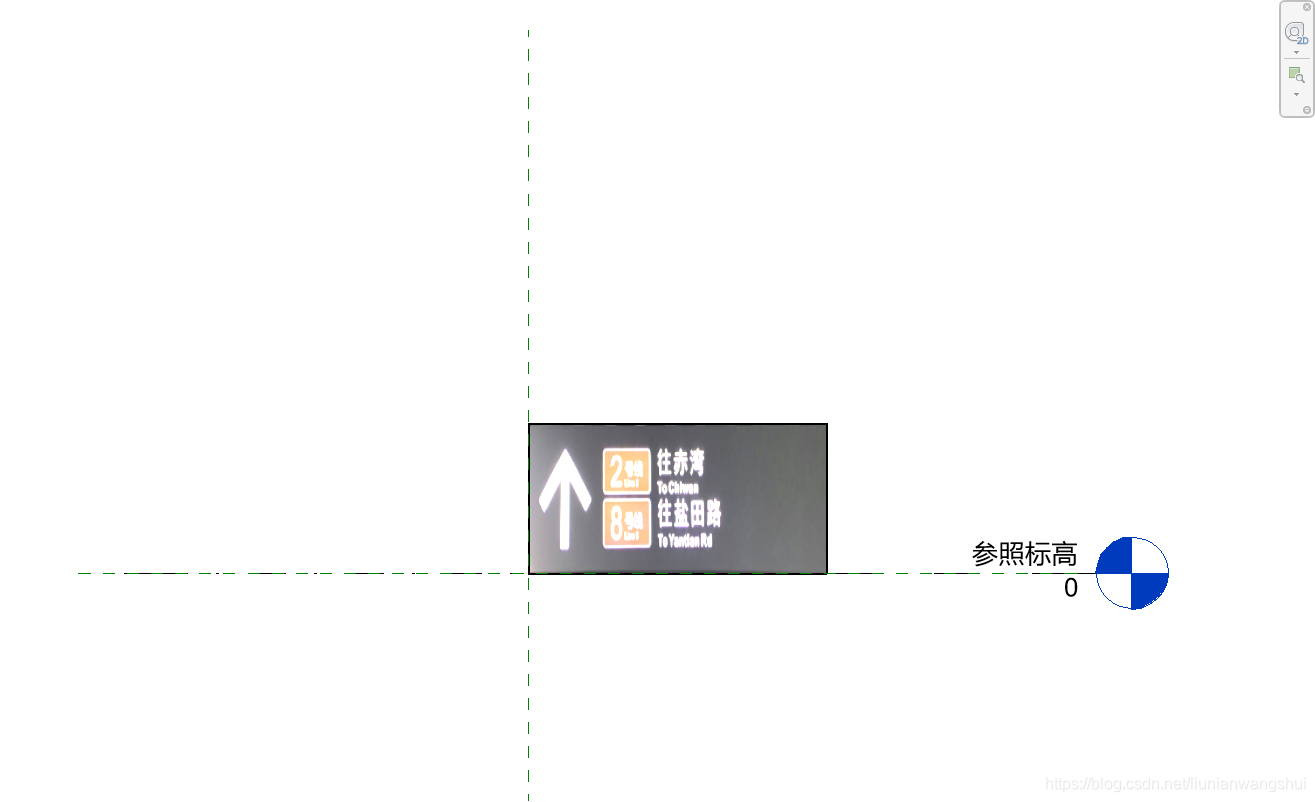

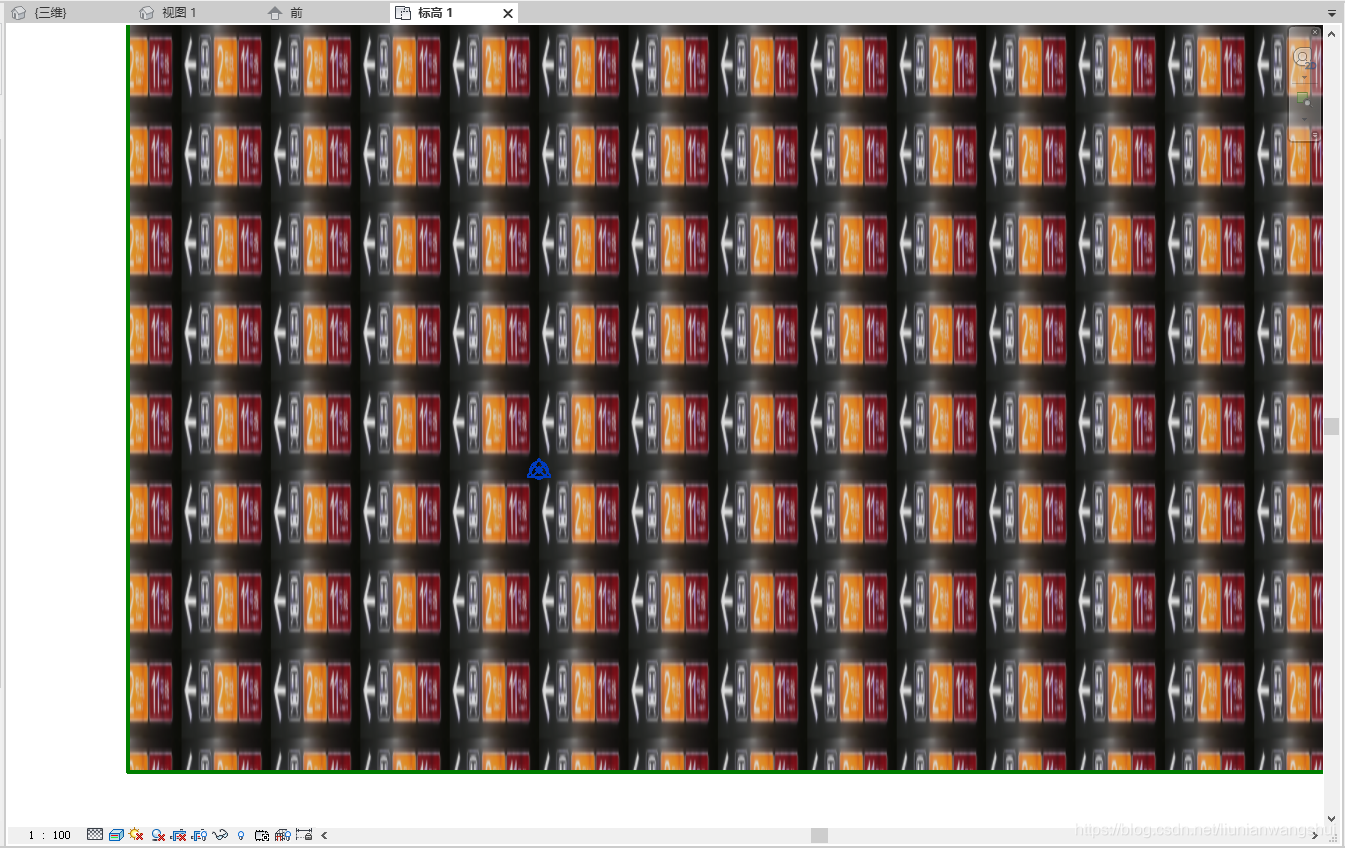

1.对楼板进行贴图，项目原点为图片的基准点（图1）。在材质-外观-图片编辑页面，设置水平平铺，垂直平铺，会对整个楼板进行平铺（图2）.想要达到好的效果，则需要在图片编辑页面，调整贴图x,y方向比例，修改x,y方向偏移值，设置旋转角度（顺时针）。


2.对族文件进行贴图，在视图“前面”，以中心点为贴图基准点，默认x向右y向上的坐标轴为正值方向。例：在前面以中心点为基准点，在第一象限创建一个矩形1000x500，深度设置为20的族；放置一张贴图，比例设置为1000x500。此时可以看到贴图完整的显示在了族前面。

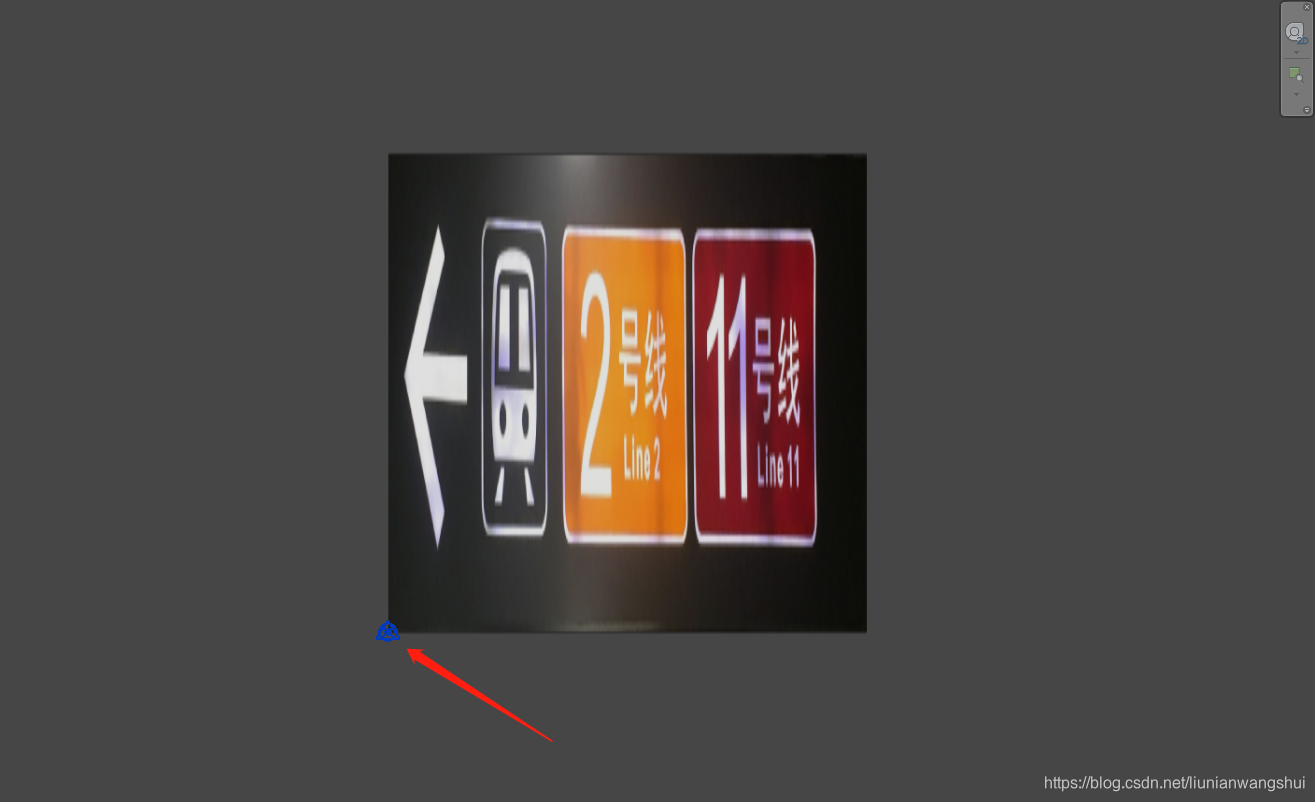

注意：此时的贴图基准点为构件前面的左下角。切换视图为左面，会发现贴图基准点变了。再切换视图为右面和后面，视图基准点在构件显示的部位都不同。如果深度设置为1000，从视图上面或者下面观察，你会法线贴图是以构件x轴中心点，y轴最下方的点为基准点进行贴图的。
目前未研究出具体的贴图逻辑。

3.贴图编辑模式中的修改。比如偏移，旋转，缩放，平铺，均是通过矩阵变化进行操作的。深入了解贴图的变化，则必须对二维矩阵的变化有一定的了解。方能够解决修改后的数据问题。
此处不贴具体的代码。
