linux下的键盘控制芯片CH455驱动io模拟IIC(基于AM335x)

本文链接：https://blog.youkuaiyun.com/liufei191010/article/details/89313321

本文介绍了如何在Linux环境下，使用CH455芯片驱动3*2矩阵键盘，通过IO模拟IIC通信并结合中断实现与芯片的交互。详细阐述了芯片的使用框架和电路设计，并提供了驱动代码及测试结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

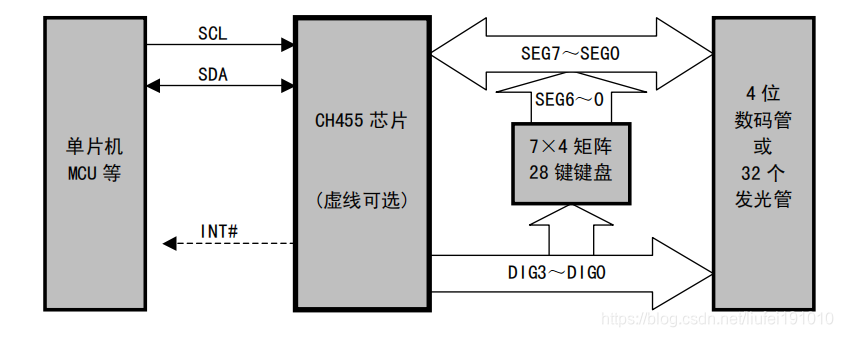

由于项目需要一款小的3*2的矩阵键盘，所以选用一款数码管驱动及键盘控制芯片 CH455 ，该芯片其实实际能支持到最大7*8的矩阵键盘以及4个数码管，在这里我们只是用到了他的键盘驱动功能，该芯片的使用框架图如下：

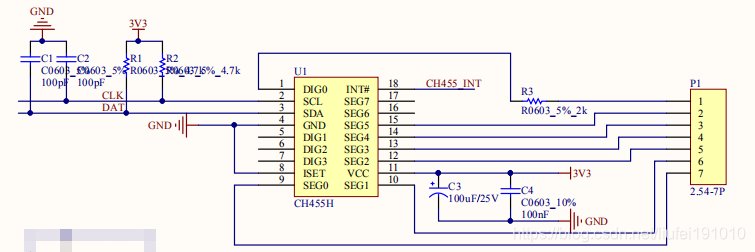

在项目实际应用中，芯片的实际电路设计原理如下：

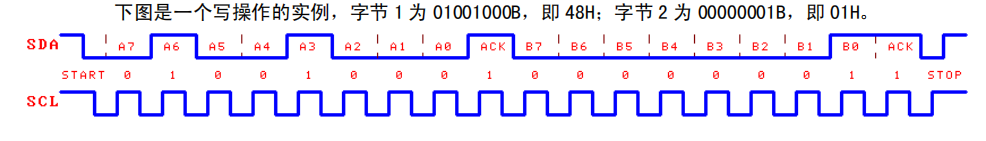

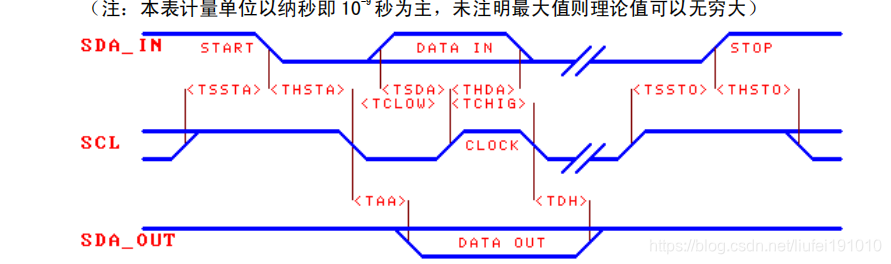

在驱动软件的设计上，我们采用io模拟iic通信，外加中断的方式搞定该芯片。通过芯片的datasheet，我们可以清除的看到该芯片的通信时序如下：

根据以上的时序，我们在linux下实现该芯片的驱动，代码如下：

//ch455.c
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/delay.h>
#include <linux/irq.h>
#include <asm/uaccess.h>
#include <asm/irq.h>
#include <asm/io.h>
#include <linux/platform_device.h>
#include <linux/poll.h>
#include <linux/leds.h>
#include <linux/io.h>
#include <linux/cdev.h>
#include <linux/types.h>
#include <mach/gpio.h>
#include <plat/mux.h>
#include <linux/gpio.h>
#include <linux/interrupt.h>

typedef unsigned char   UINT8;
typedef unsigned short  UINT16;

#define  STATUS_SUCCESS	0
#define  STATUS_FAILURE -1

// 读取按键代码命令
#define CH455_GET_KEY	0x0700					// 获取按键,返回按键代码
// CH455接口定义
#define		CH455_I2C_ADDR		0x40			// CH455的地址
#define		CH455_I2C_MASK		0x3E			// CH455的高字节命令掩码

static struct class *ch455iic_class;
static struct device	*ch455iic_class_dev;
static int major;
static unsigned char TxBuf[24] = {0};
static unsigned char RxBuf[24] = {0};

//iic
#define SCL            GPIO_TO_PIN(1,14)
#define SCL_OUT        gpio_direction_output(SCL, 1)
#define SCL_L          gpio_set_value(SCL, 0)
#define SCL_H          gpio_set_value(SCL, 1)

#define SDA            GPIO_TO_PIN(2,1)
//#define SDA          GPIO_TO_PIN(2,13)
#define SDA_OUT        gpio_direction_output(SDA, 1)
#define SDA_IN         gpio_direction_input(SDA)
#define CH455_SDA_IN   gpio_get_value(SDA)
#define SDA_L  		   gpio_set_value(SDA, 0)
#def
