B.2 MQTT 协议映射

B.2 MQTT 协议映射

本节描述了如何在 MQTT（消息队列遥测传输） 协议中实现 ESipa 接口，以实现 eIM（eSIM IoT 远程管理器） 和 IPA（物联网配置文件助手） 之间的通信。以下是详细解析：

1. 概述

• MQTT 是一种基于 TCP 的轻量级消息传输协议，适用于物联网设备之间的通信。
• ESipa 接口的 MQTT 实现假设：
  • eIM 集成到设备管理平台中。
  • IPA 是物联网设备中设备管理客户端功能的一部分。
• 建议：使用 MQTT v5.0 或更高版本，以实现更高效的 eIM 包和 eIM 包结果的消息传输。

2. MQTT 角色映射

• eIM 和 MQTT 代理位于同一托管系统内，并处于同一安全域中。
  • IPA 要连接到 MQTT 代理，eIM 和 MQTT 代理的地址必须相同。
• 托管 eIM 的实体 和 实现 IPA 的物联网设备 都将作为 MQTT 代理的客户端，并且都能够发布和订阅主题。

3. 安全连接

• MQTTs（基于 TLS 的 MQTT） 连接的安全性由使用 TLS 传输安全性和证书身份验证来保证。
  • MQTT 应用级别的安全性使用相同的证书来对客户端进行身份验证，以连接到 MQTT 代理。
• MQTT 代理使用端口 8883 作为默认的 MQTT 安全端口。
  • 注意：MQTT v5.0 使用 TLS 1.2（如 RFC 5246 [8] 中所定义）。

4. 主题定义

以下主题用于处理 ESipa 接口在 MQTT 中的实现。这些主题侧重于在 eIM 和 IPA 之间传输 eIM 包和 eIM 包结果，并假设是直接配置文件下载。

名称	主题	描述
eIM 消息	eim-message-to-ipa /{eid}	eIM 用于向物联网设备发布 EsipaMessageFromEimToIpa 的主题。
IPA 消息	ipa-message-to-eim	IPA 用于向 eIM 发布 EsipaMessageFromIpaToEim 的主题。

4.1 eIM 消息

• 发布者：eIM
• 订阅者：匹配 eid 的 IPA
• 用途：eIM 使用此主题向 IPA 发布请求。IPA 将订阅并接收所有请求以进行处理。
• URL：/eim-message-to-ipa/{eid}

参数	类型	描述
EsipaMessageFromEimToIpa	二进制	遵循第 6.3.1 节中描述的 ASN.1 结构的 EsipaMessageFromEimToIpa。

4.2 IPA 消息

• 发布者：IPA
• 订阅者：eIM
• 用途：IPA 使用此主题发布对 eIM 请求的响应。eIM 将订阅并接收所有来自已处理请求的响应。
• URL：/ipa-message-to-eim

参数	类型	描述
EsipaMessageFromIpaToEim	二进制	遵循第 6.3.1 节中描述的 ASN.1 结构的 EsipaMessageFromIpaToEim。

5. 流程描述

5.1 连接建立

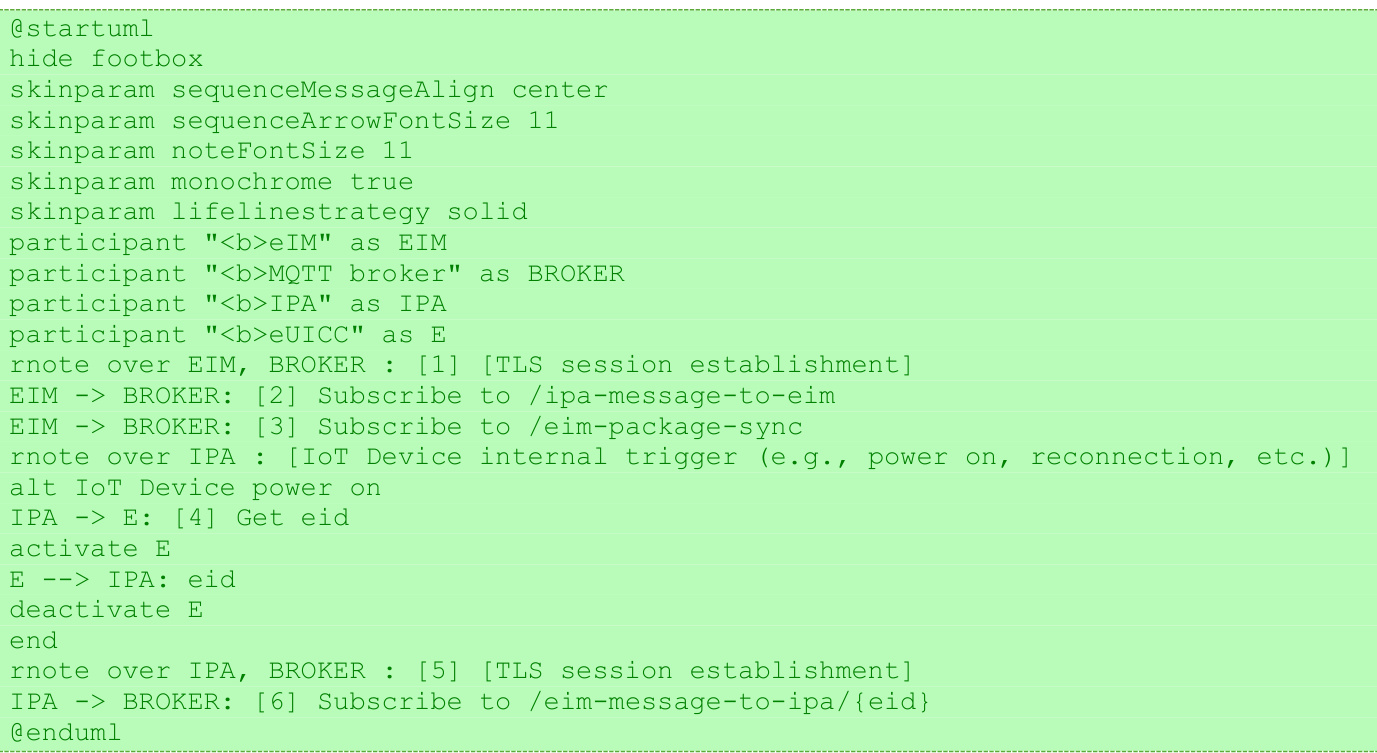

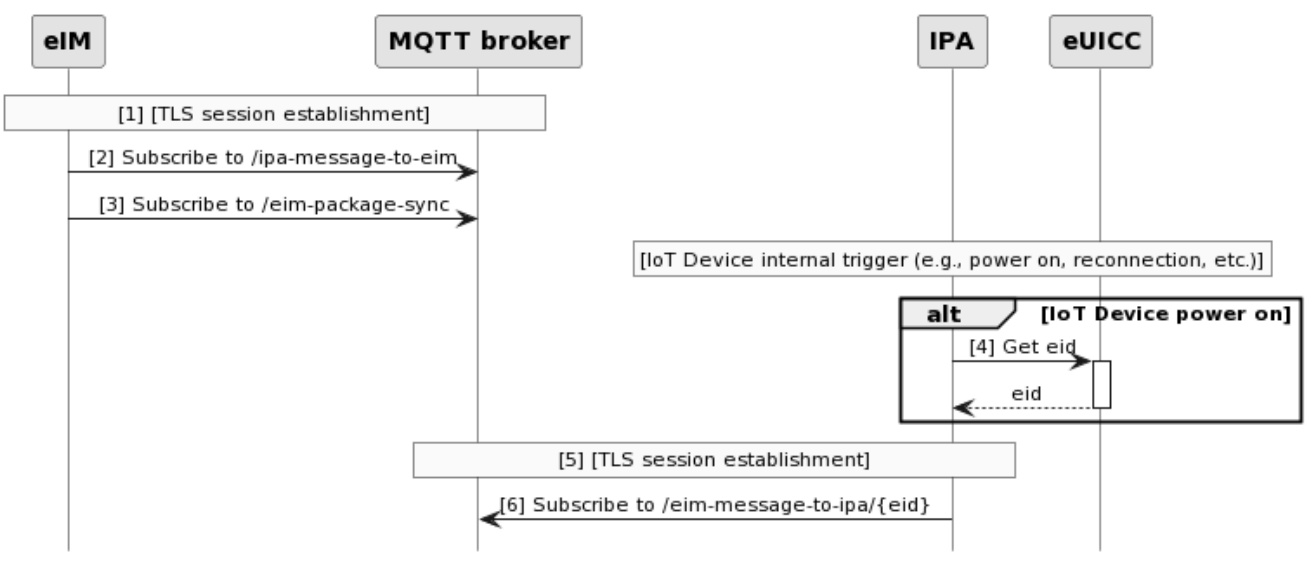

图 30：连接

1.建立 TLS 会话：

• eIM 与 MQTT 代理之间建立 TLS 会话。

2.订阅主题：

• eIM 订阅 /ipa-message-to-eim 主题，以便接收 IPA 响应。
• eIM 订阅 /eim-package-sync 主题。

3.读取 EID：

• IPA 读取 eUICC 的 EID。

4.建立 TLS 会话：

• IPA 与 MQTT 代理之间建立 TLS 会话。

5.订阅主题：

• IPA 订阅 /eim-message-to-ipa/<eid> 以接收 eIM 请求。

5.2 通信流程

图 31：通信

1.发布同步消息：

• IPA 在 /eim-package-sync 中发布消息。

2.接收同步消息：

• eIM 接收发布的同步消息。

3.注册设备可用性：

• eIM 注册接收到的 eid 的物联网设备可用。

4.发布 eIM 包请求：

• eIM 将 eimPackageRequest 发布到 /eim-message-to-ipa。

5.接收请求：

• IPA 接收发布的请求。

6.转发消息：

• IPA 将消息转发给 eUICC。

7.处理请求：

• eUICC 处理请求并准备 eimPackageResponse。

8.发送响应：

• eUICC 将响应发送给 IPA。

9.发布响应：

• IPA 将响应发布到 /ipa-message-to-eim。

10.接收响应：

• eIM 接收响应。

6. 总结

本节展示了如何使用 MQTT 协议实现 ESipa 接口，以实现 eIM 和 IPA 之间的安全通信。通过定义特定的主题和通信流程，本规范确保了 eSIM IoT 架构中配置文件管理和 eIM 配置的可靠性和效率。
