AD20学习笔记之PCB板实物调试

  前段时间用AD20设计好的电路板今天拿到了实物，本来还是有点成就感的，但是调试的时候发现了一大堆问题，最后在师傅的帮助下才把板子调通。

一、调试设备

1.万用表
2.示波器、探头
3.直流电源
4.电路导线
5.剥线钳

二、出现问题

1.丝印看不清

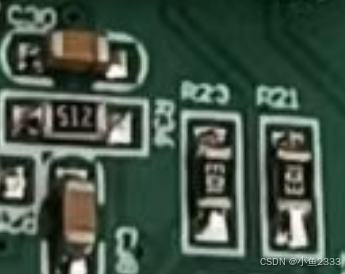

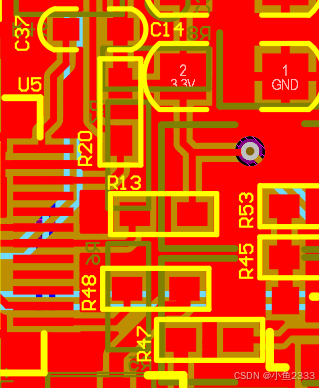

  虽然在AD里可以通过缩放的方式可以看清丝印字符，但当拿到实物后发现，由于电路板尺寸为半径18mm大小的圆板，丝印根本看不清楚。因此一定要根据板子大小和字符适当设置丝印长宽比例。(下图为修改前的AD图和修改后的实物图，修改前的实物图找不到了)。
  **解决方法：修改丝印宽度和高度之间的比例。
修改前AD图(高度0.4mm，宽度0.1mm)：

修改后实物图(高度0.4mm，宽度0.05mm)

2.元器件管脚定义错误

  不知道什么原因AD，在原理图更新到PCB电路过程中，隔离电源VRB2424S-10WR3和ADM2682EBRIZ等元器件的管脚定义消失，导致布线时管脚之间没有连线，布线时也没注意引脚没定义。最后在实物调试的时候出现了问题。
（1）VRB2424S-10WR3
  由于疏忽大意，错把管脚5的NC当成了GND，把管脚7进行了悬空，导致在实物调试的时候发现隔离电源和的输出时出现问题。

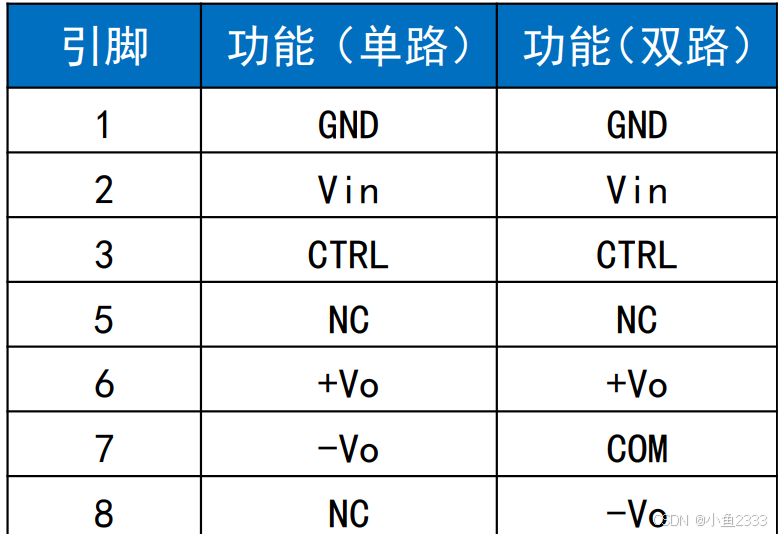

数据手册管脚定义

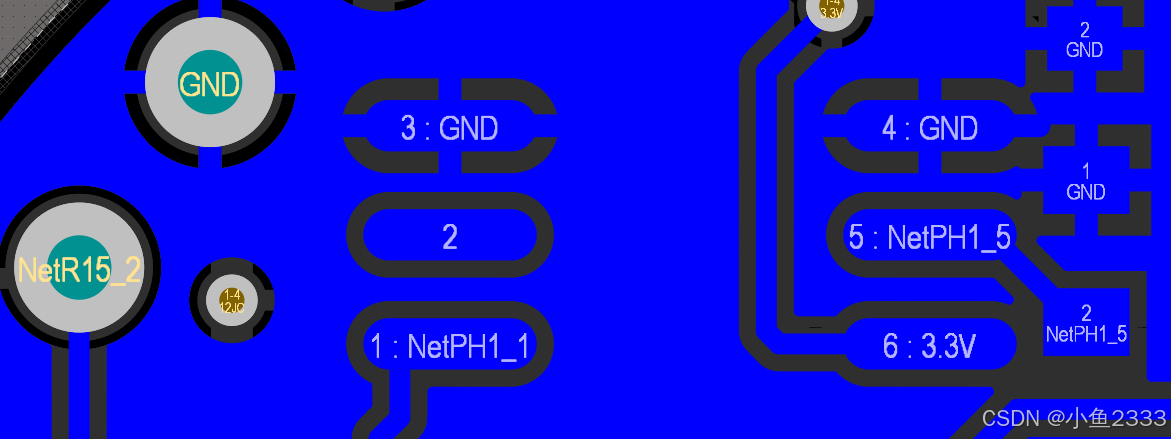

PCB管脚定义

（2）ADM2682EBRIZ

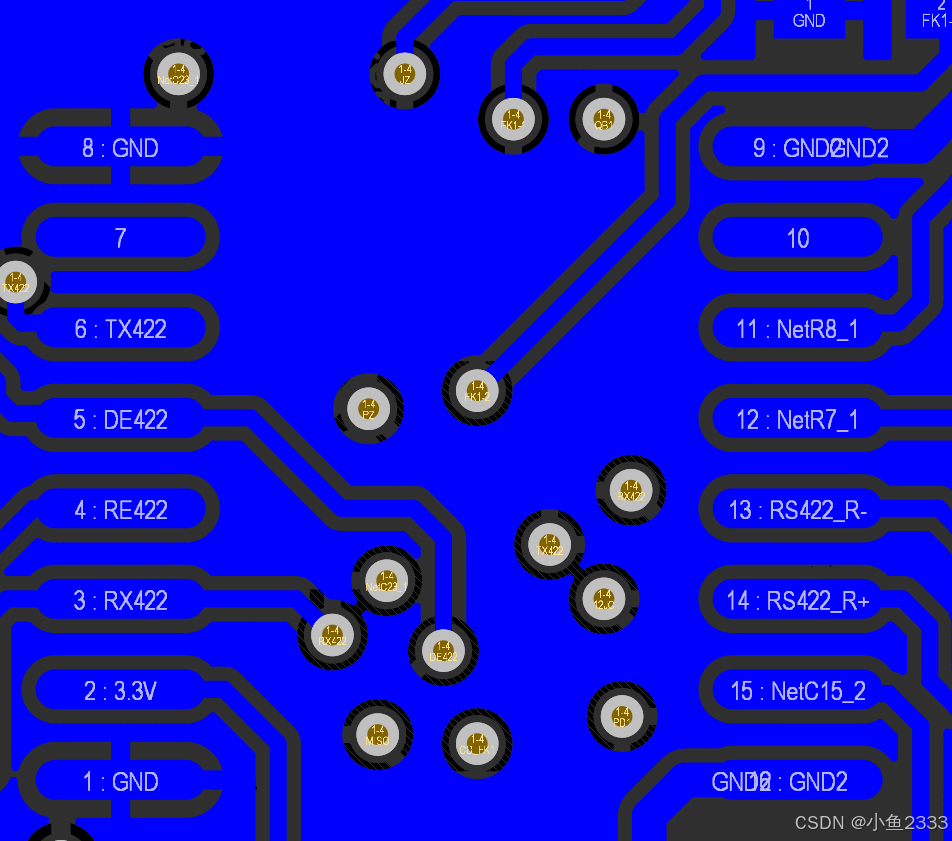

  在布线时没注意管脚2和管脚15没有定义，导致在实物调试的时候发现该模块的输出有问题。

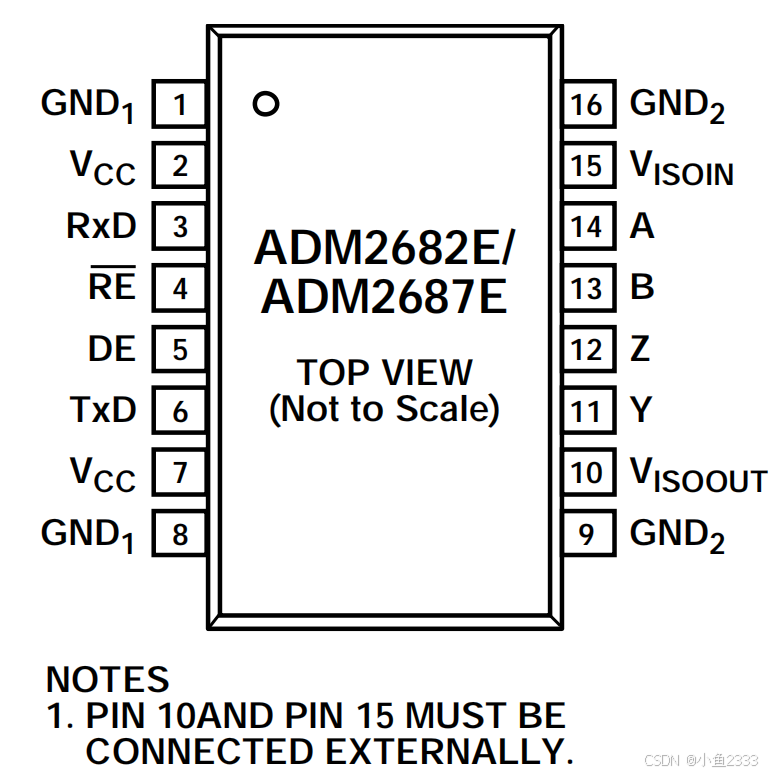

数据手册管脚定义

PCB管脚定义

  解决方法：（1）使用跳线，将VRB2424S-10WR3管脚5和管脚7进行相连，修改后能够正常工作。****（2）使用跳线，将ADM2682EBRIZ的管脚2和管脚7相连，管脚10和管脚15相连，修改后能够正常工作。

3.电路板未共地

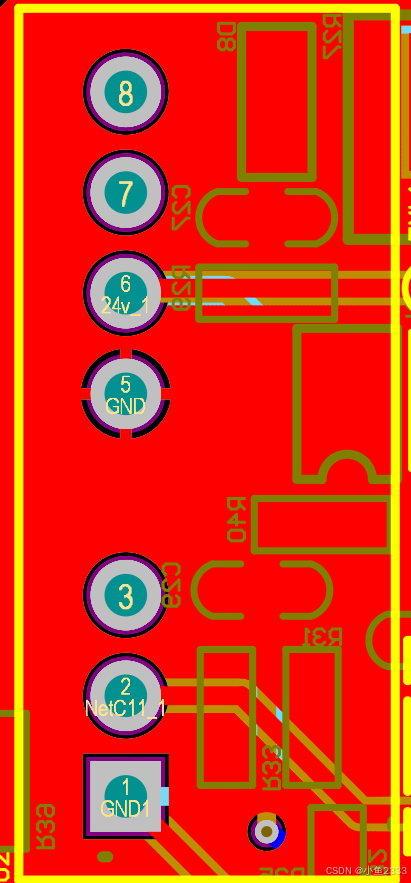

  由于为电路板预留的尺寸大小仅有半径18mm，一个电路板无法放下所有元器件，因此采用排针连接两个PCB来Layout。由于排针上没有定义GND，导致上下两个电路板没有共地，最后通过跳线的方式来解决的这个问题。

4.光耦没有进行隔离

  在调试过程中发现了以上三种问题后，对PCB进行了再次检查，发现光耦的管脚3之前也没有进行定义，但根据手册直接将其定义为了GND，导致光耦地没有进行隔离，而是与PCB共地了。尽管这没有影响PCB的基本功能，但由于光耦的原理和特性：通过光信号传输来实现输入与输出之间的隔离，从而有效地隔离噪声、抑制电磁干扰。我猜想可能在某种条件下可能会对PCB的功能造成影响：‌信号短路或相互干扰‌、电气隔离失效等。
修改前：

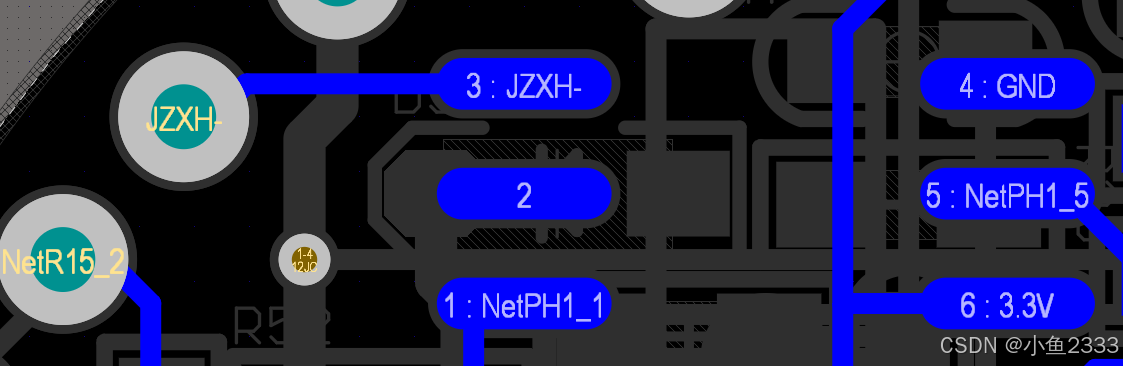

修改后：

解决方法：对光耦进行隔离。

三、测试过程

1.关键点位的输出电平

2.测试关键点位之间电阻值

2.测试关键点位之间电阻值

四、总结

  经过这次PCB实物的调试，发现AD画图和布线一定需要仔细检查，并且理论预期和实际结果还是有一定差距的，许多在AD上看不出来的错误，在实际调试中都会暴露出来。因此在使用AD20进行PCB布线时，一定要将不太熟悉的元器件的数据手册仔细阅读，以防在管脚连接上出错，并且要结合电路板、元器件实际的作用和电气特性，仔细考虑单片机引脚需要输出/输入什么信号，再仔细地布线，防止出现错误。（PS：布线不好，调试电路板真的太花时间啦！）
