基于机器视觉的磁头飞机载划痕检测

基于机器视觉的磁头飞机载划痕检测

磁头飞机载的外观划痕检测，这个在磁盘企业里应用比较多。一般需要检测磁头表面是否有划痕。属于外观检测的一种。比较难的一类项目。不过好的是，磁头飞机载都是平面的，照明比较好处理。

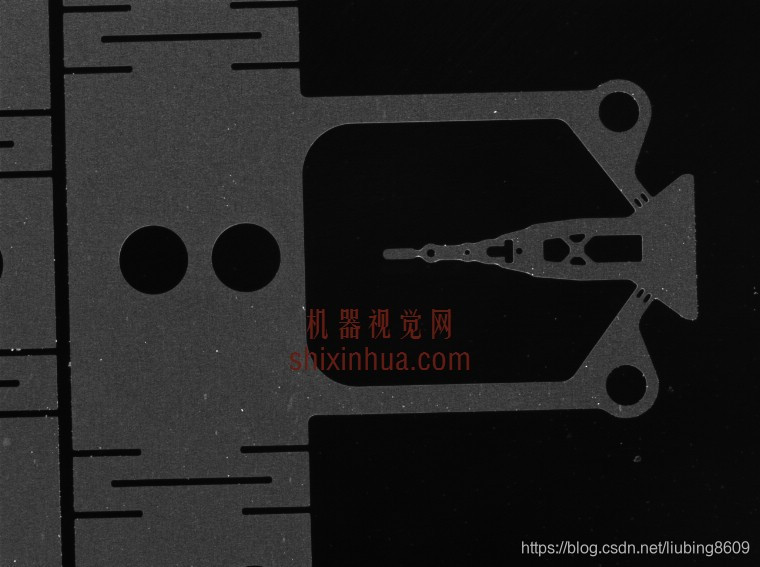

无划痕的磁头飞机载（灰尘除外）

工业光源

对于这种产品，因为有划痕时，表面会表现出金属色，比较容易反光，所以照明比较好处理。可以考虑使用低角度的环形光源或者是同轴光源进行照明。相对来讲，低角度的环形光源的照明效果要好一些。建议使用如RL-9600-B等光源进行照明。

可以考虑使用常规的模拟控制器APS-2424-1CH或者是迷你控制器MAPS-2424-1CH。如果是在高速拍照需要很短的曝光时间，则考虑使用频闪控制器，如SPS-2430-4CH。而如果需要程序控制不同的光源亮度以适用不同的产品，则可以考虑数字控制器，如DPS-24125-4CH。

工业相机

因为涉及到外观划痕检测，所以建议使用分辨率高一些的相机。虽然产品本身并不是很大，所以分辨率高一些，对于划痕检测是有好处没坏处的。建议使用130万以上的CCD进行检测，如果成本允许，建议使用500万或1000万像素的CCD相机进行检测。

工业镜头

要想得到比较好的效果，建议考虑使用远心镜头，因为产品本身不是很大，所以使用远心镜头的倍率也不会太小，成本不会上升太多。但是成像品质会有比较好的改善。

视觉算法

可以考虑使用黄金模板匹配、粒子分析、纹理分析等算法进行处理。

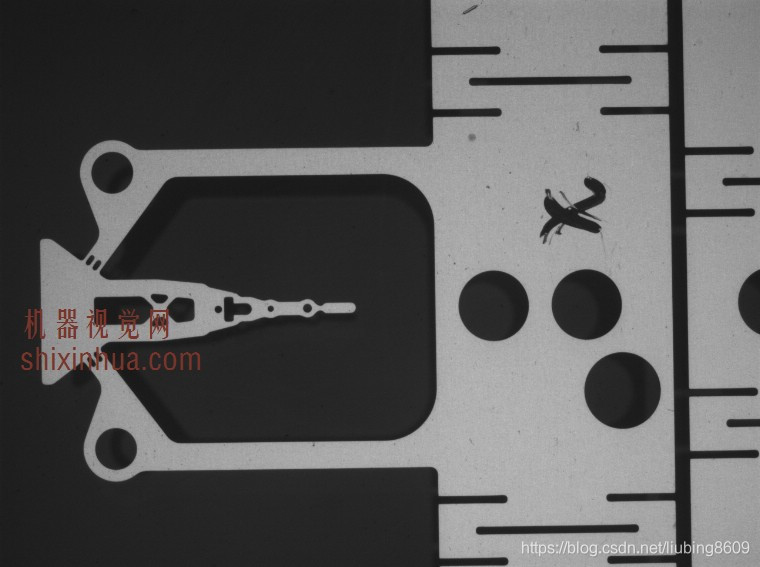

有划痕的磁头飞机载（低角度环形光源照明效果）

有划痕的磁盘飞机载（同轴光源照明效果）

项目难度

★★★★★

难点在于图像处理上，特别是一些细小的、轻微的划痕的处理上。

【转载】http://shixinhua.com/project/2016/12/1926.html
