UG阵列-数字递增

原创 于 2024-01-18 22:45:09 发布 · 1.5k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#其他

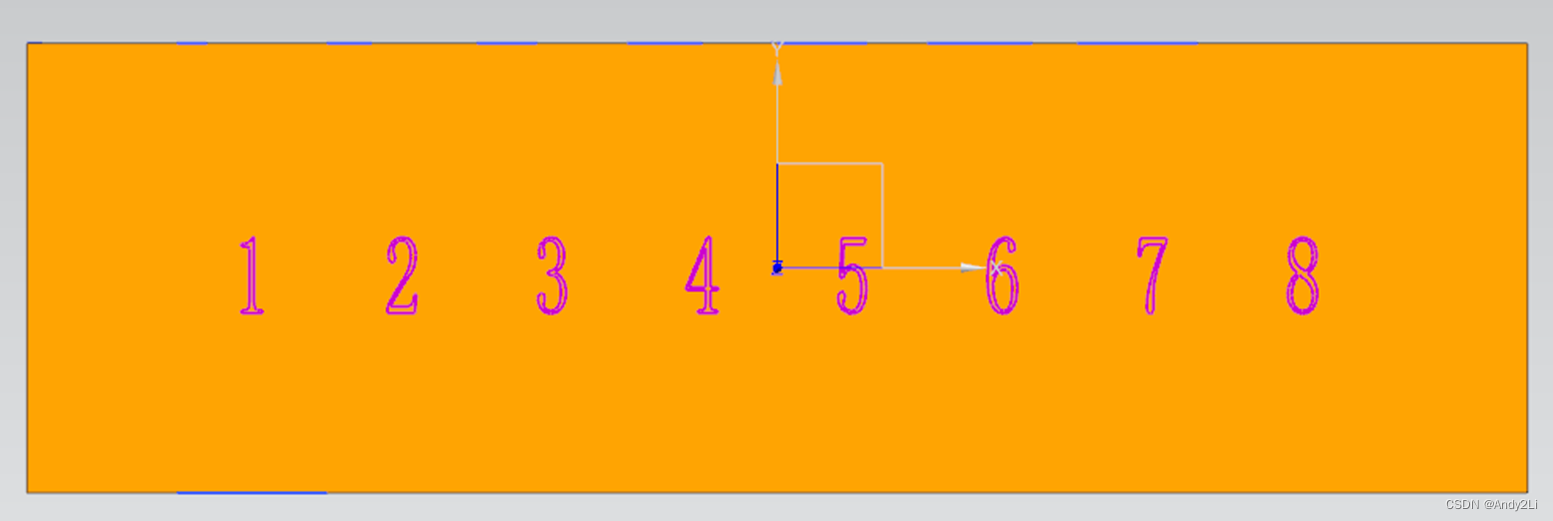

在UG中，我们对一个文本进行阵列，可以得到很多个相同文本，但是如果文本中的数据是递增数列，需要用到表达式

先画一根参考线，标注参考线长度，并记录系统生成对应长度的表达式，例如p15

然后插入一个文本，记录系统生成对应文本的表达式，例如p16
