ais_v4l2_proxy dma fd 泄露问题调查

静态代码排查

1、v4l2 hal 绑定dma fd

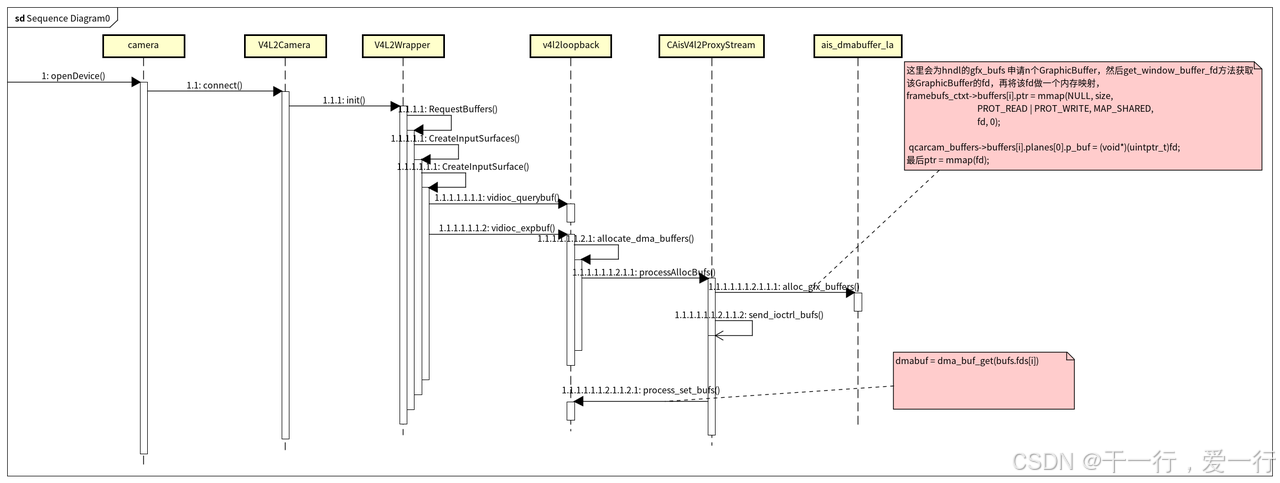

如上时序图：
在app open camera 的时候，就会调用到camera的openCamera()，最后会调用到v4l2_wrapper的CreateInputSurface(), 在这个方法里面会根据当前为这个camera 分配对应的MAX_BUFFER_NUM

int V4L2Wrapper::Init() {
  ......
  // Format changed, request new buffers.
  if (isSRVMCamera()) {
      res = RequestBuffers(MAX_SRVM_BUFFER_NUM);
  }else {
      res = RequestBuffers(MAX_BUFFER_NUM);
  }
  ......
}

int V4L2Wrapper::RequestBuffers(uint32_t num_requested) {
  ......
  int result =  CreateInputSurfaces(num_requested);
  ......
}

int32_t V4L2Wrapper::CreateInputSurface(int32_t index) {
    .......
    v4l2_buffer device_buffer;
    memset(&device_buffer, 0, sizeof(device_buffer));
    device_buffer.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    device_buffer.memory = V4L2_MEMORY_MMAP;
    device_buffer.index = index;

    // Use QUERYBUF to ensure our buffer/device is in good shape,
    // and fill out remaining fields.
    if (IoctlLocked(VIDIOC_QUERYBUF, &device_buffer) < 0) {
        HAL_LOGE("QUERYBUF fails: %s", strerror(errno));
        return -ENODEV;
    }

    if (input_buffer_infos[index].isUsed) {
      HAL_LOGE("ERROR: index:%d, isUsed:%d", index,
          input_buffer_infos[index].isUsed);

      // 这个input_buffer_infos后面会做c2d的时候用
      input_buffer_infos[index].gpuAddr = NULL;
      input_buffer_infos[index].virtPtr = NULL;
      input_buffer_infos[index].surfaceId = 0;
      input_buffer_infos[index].isUsed = false;
      input_buffer_infos[index].id = 0;

      if (input_buffer_infos[index].fd >= 0) {
        close(input_buffer_infos[index].fd);
      }

      memset(&input_buffer_infos[index], 0, sizeof(buffer_info_t));
    }

    struct v4l2_exportbuffer expbuf = { 0 };
    expbuf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
    expbuf.index = index;
    expbuf.plane = 1;
    expbuf.flags = O_CLOEXEC | O_RDWR;

    // 这里就会调用到v4l2loopback里面，然后就会调用到ais_v4l2_proxy的processAllocBufs里面将最终用做数据传输的buffer fd返回给
    input_buffer_infos
    if (IoctlLocked(VIDIOC_EXPBUF, &expbuf) < 0)
    {
        HAL_LOGE("EXPBUF failed err= %s index %x", strerror(-errno), index);
        return 1;
    }

    input_buffer_infos[index].width = mInputWidth;
    input_buffer_infos[index].height = mInputHeight;
    input_buffer_infos[index].cropWidth = mInputCropWidth;
    input_buffer_infos[index].cropHeight = mInputCropHeight;
    input_buffer_infos[index].cropLeft = mInputCropLeft;
    input_buffer_infos[index].cropTop = mInputCropTop;
    input_buffer_infos[index].halFormat = mInputHalFormat;

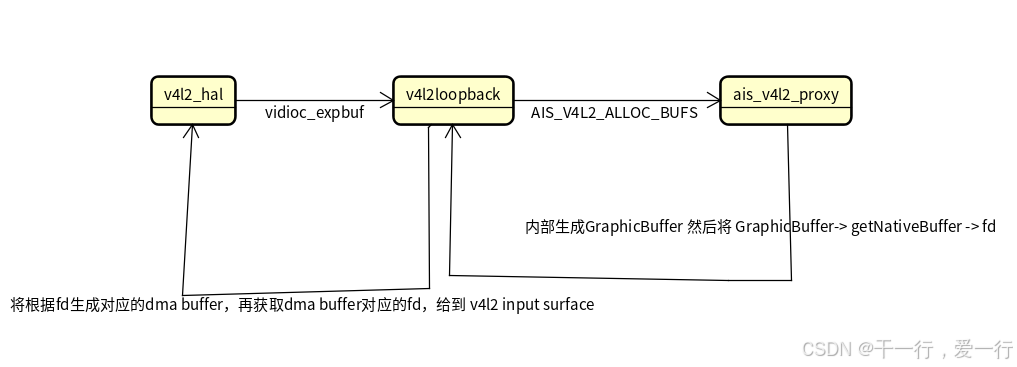

    // 这里fd, 会关联到dma buffer -> GraphicBuffer -> window -> fd
    input_buffer_infos[index].fd = expbuf.fd; //dup(device_fd_.get());
    input_buffer_infos[index].length = device_buffer.length;
    input_buffer_infos[index].offset = device_buffer.m.offset;
    input_buffer_infos[index].id = index;
    ........
}

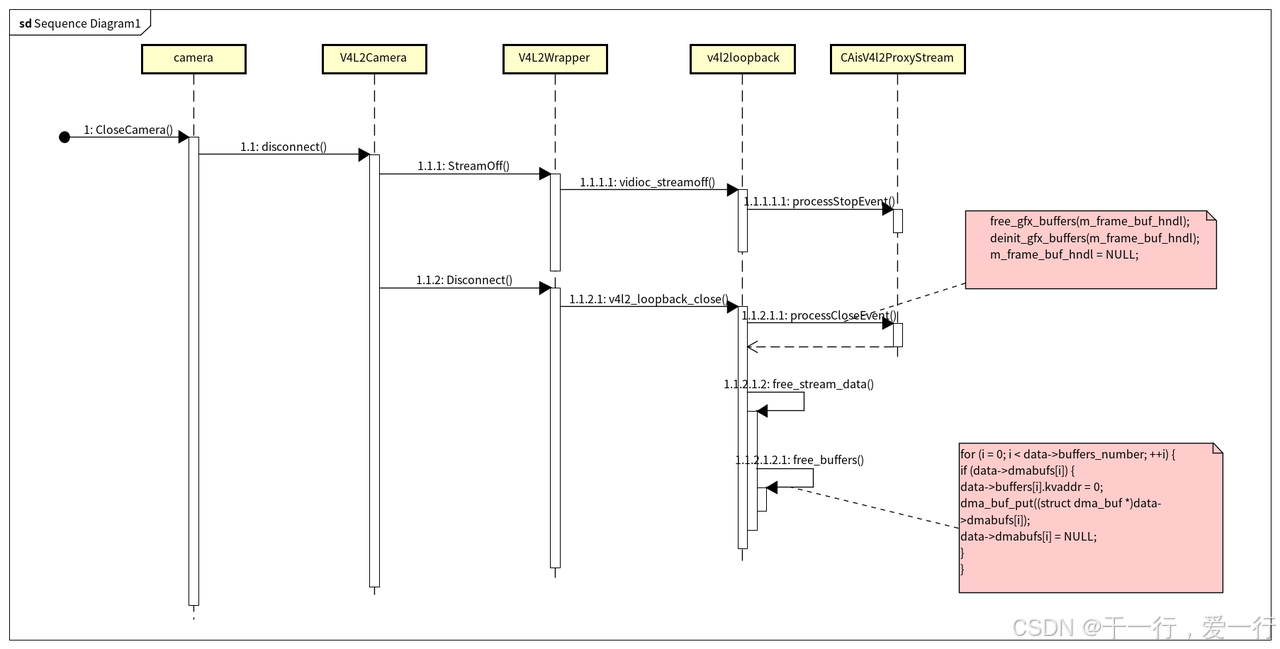

2、v4l2 hal 销毁dma fd

以上是销毁dma buffer 的流程，在调用close camera的时候就会去销毁dma buffer既销毁dma fd。

分析历程一：

在帧率正常的情况下，去切换流媒体(open)和sideview(close), 都会看到dma fd的减少和增加, 符合预期和流程
在帧率异常的情况下，sideview 在不断的被打开成功，但是没有帧率过来。随后buffer等待超时，返回camera failed给app， app 下发close 关闭 camera，按理说也会随着close camera ，去销毁dma fd，但是从检测的报告来看dma fd好像没有随着close camera减少，open camera的时候还增加了。
两者差异就在这个等待的buffer，但是代码静态分析，等待的请求buffer在close camera的时候也会随着清除掉。

分析历程二

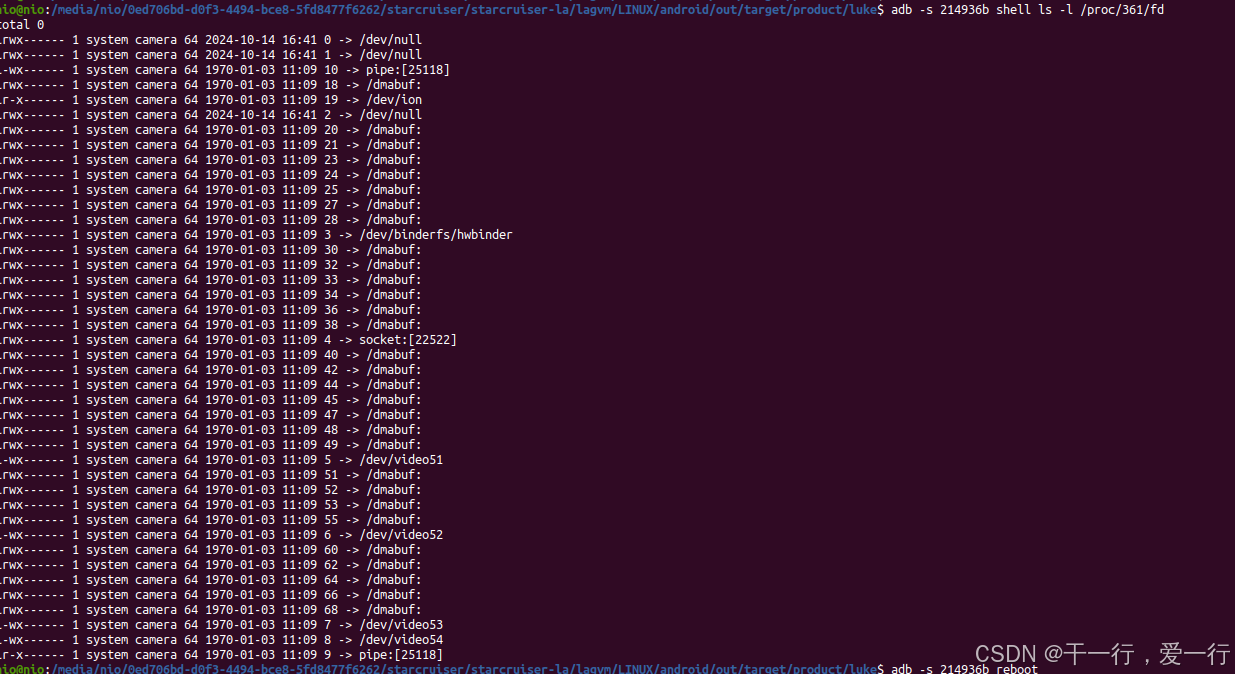

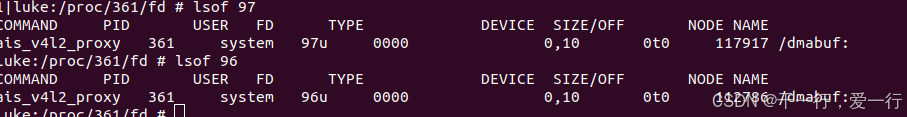

发现只要是帧率异常，有超时上报就会有dma fd堆积，rvc camera也会出现此问题，通过lsof 查看该fd的占用情况，只有ais_v4l2_proxy 占用

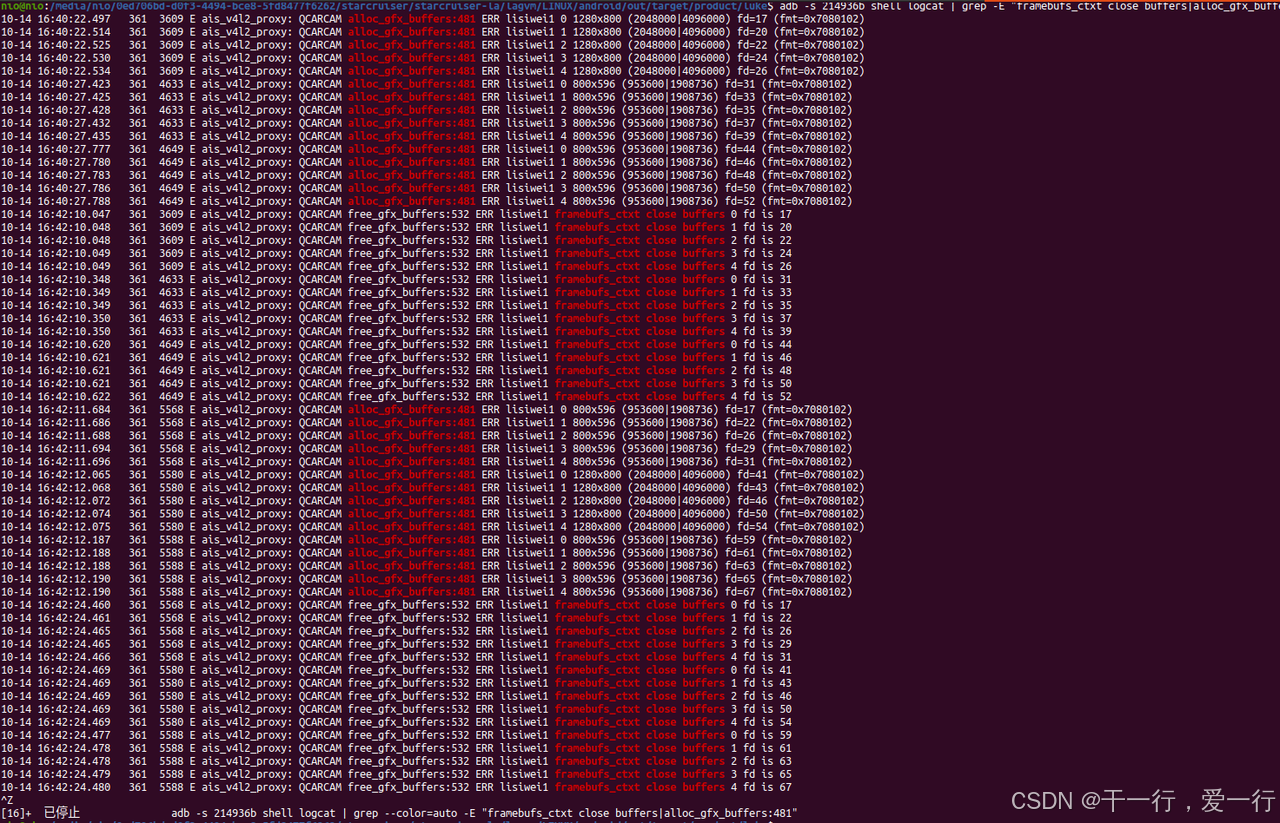

在创建和销毁fd的地方都加上了log


最后发现这些未销毁的fd值，不在上面创建和销毁的log里面

分析历程三

在帧率正常的情况下，来回切换流媒体/sideview 发现dmabuf fd也会增加，那就推反了上面分析一、二，怀疑点就在open/close的情况会增加了，和生产者buffer堆积没有关系了。
再继续做静态代码分析，发现如下

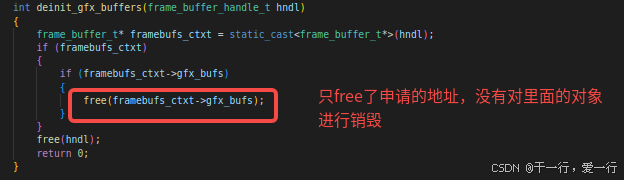

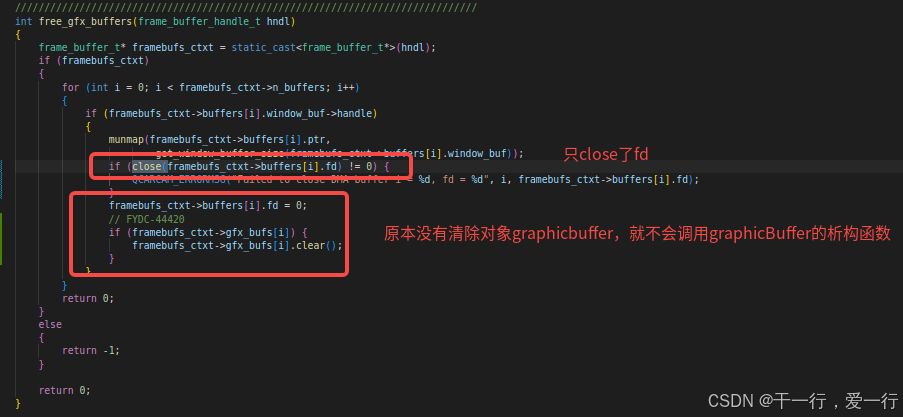

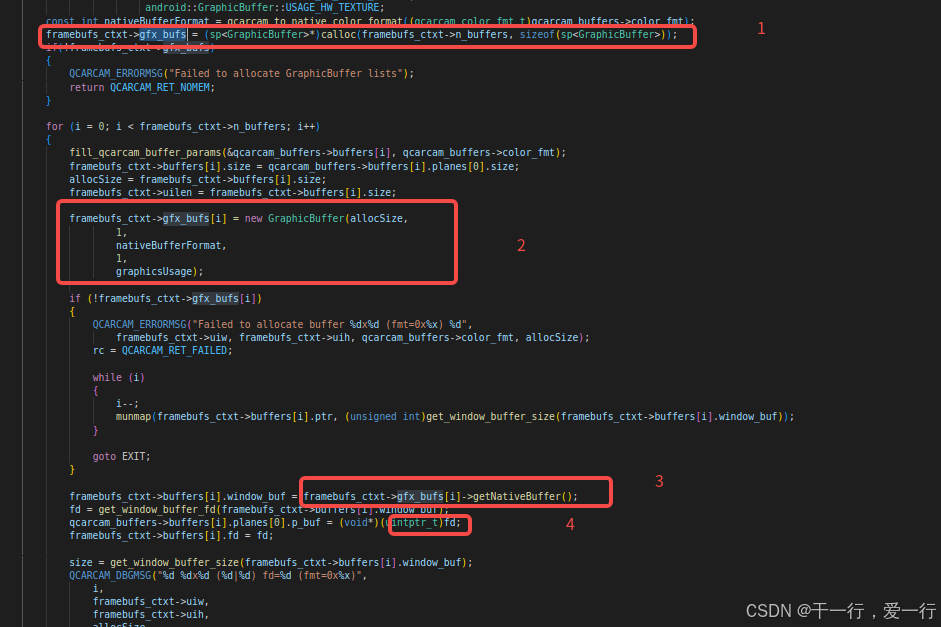

Dmabuf fd间接来自GraphicBuffer转换而来，但是在销毁的时候虽然close了fd，但是只对calloc的地址进行了free，而没有对里面的对象清除


再销毁具体的GraphicBuffer对象后，发现dmabuf就没有再增加了。
