ISP一键下载电路分析+74HC1G66GW（信号图）

之前要不用的最小系统的开发板要不就是用的SWD调试口，没有注意过ISP一键下载电路是个怎么回事，因为需要就简单的看了一下野火的ISP一键下载电路。

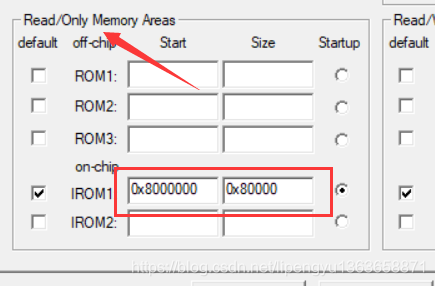

默认情况一下，一般我们的程序都是从用户闪存也就是内部的FLASH启动的， 对于F103RCT6来说ROM的大小是512kb，启动地址位0x8000000，这个在IDE keil里可以看的到，如下图。

首先简单理解一下ISP是什么：

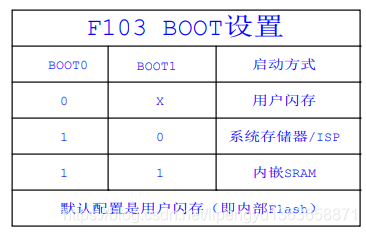

可以把他理解为芯片厂商出场时固化在ROM当中的一段程序，它的功能就是把你写的程序一点点的搬运到FLASH当中，它引出了两个引脚BOOT0和BOOT1，通过检测BOOT0和BOOT1引脚的电平可以唤醒ISP程序。
如果我们的开发板没有一键下载电路的话，我们下载程序时要把boot 0的跳冒从接GND变成接VCC，然后下载，按一下复位按键程序才能烧录，最后再把接VCC变成接GND，并且再按一下复位，这样单片机才能运行程序。

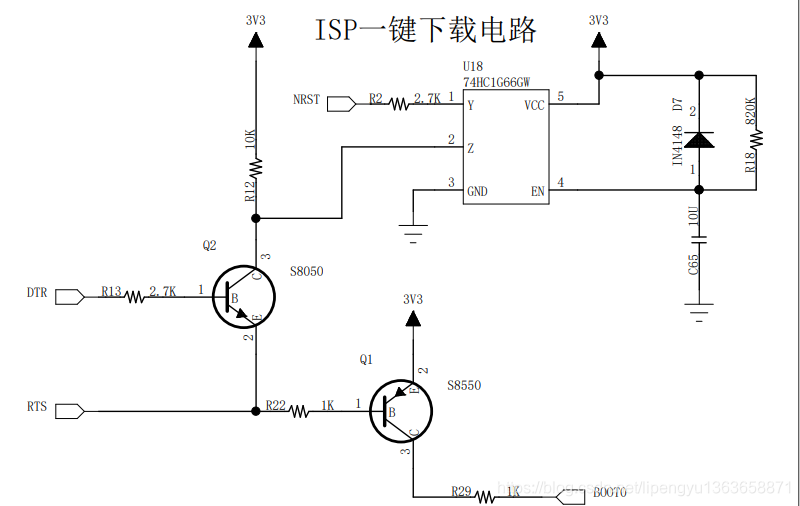

先上野火的的原理图：
其中74HC是一个类似继电器的一个东西，大概功能就是当EN为高的时候Y和Z之间导通。
当我们上电之后74HC的EN引脚相对于GND来说串了一个电容，3.3V电压需要对电容充满电之后才能达到开启EN引脚的最低电压的逻辑1，在充电的这个过程当中，DTR和RTS默认上电都是高电平，也就是说BOOTO引脚是低电平，NRST因为芯片没有启动所以电压也为低电平，这个时候满足了FLASH启动的RST低电平复位，当充满电之后芯片的Y和Z引脚导通，NRST被拉高为3.3v，复位成功程序开始执行。

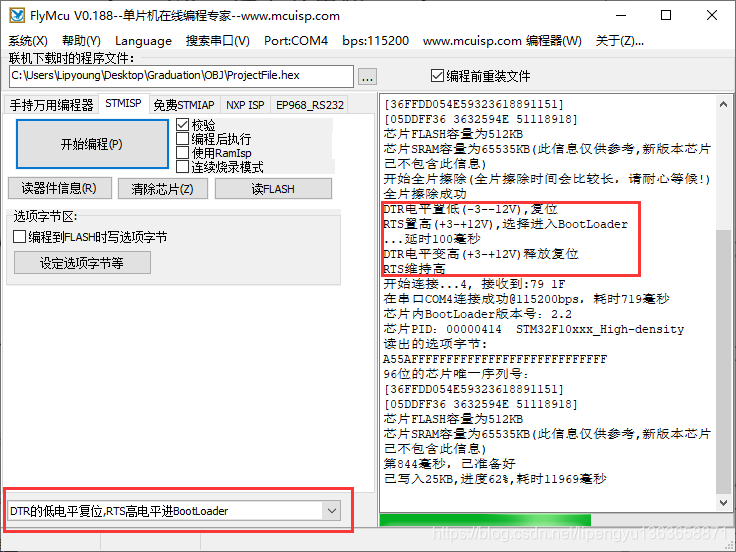

再上一个烧录程序的图：

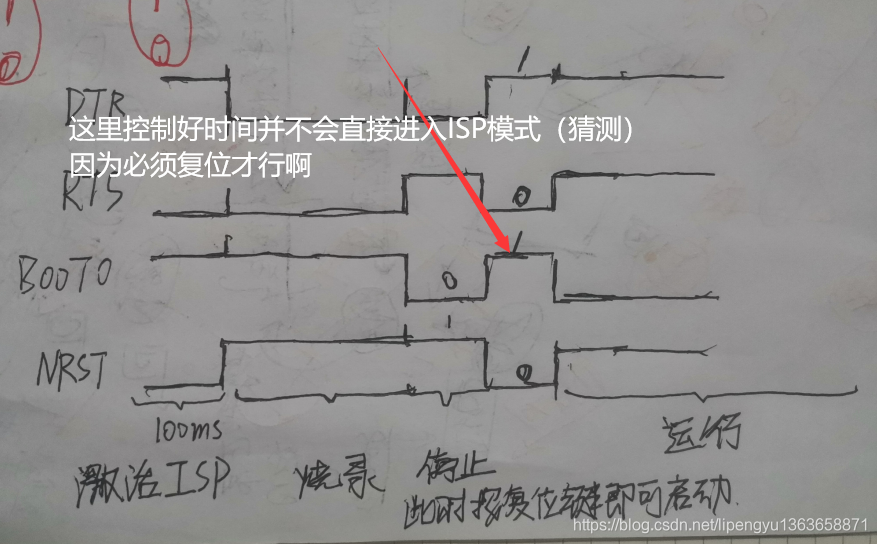

当我们烧录程序的时候，


后面的两个电平信号是“编程后执行”。
