BUCK电源拓扑：由高压降到低压电路
应用场合广，例如家用电器，工业电器的DC低压系统，MCU，比较器，运放等集成电路供电系统。
****1：BUCK电路如何从高压变为低压的现象描述

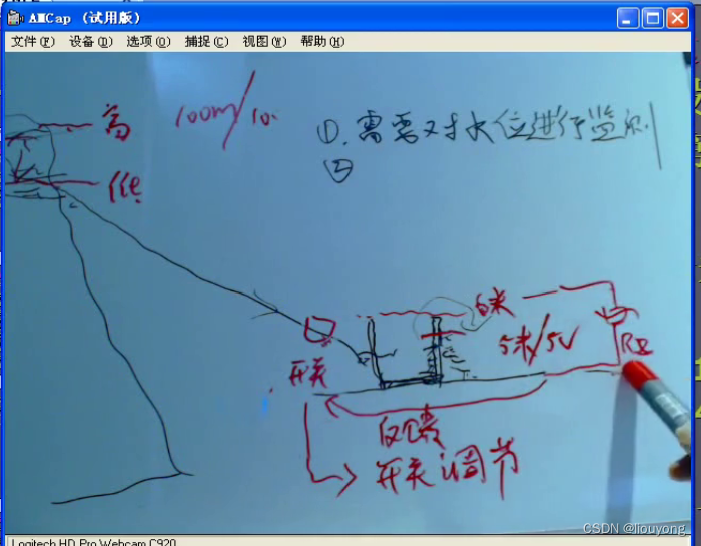

用一个形象的比喻：如果把电压比喻成水的话，如上图，左边水库100m(100V)，右边水缸为5m(5V),水缸供给用水者用水，为了保持水缸的水足够，必须用100m的水库通过管道给水缸送水，同时为了保持水缸的水在到达5m的时候不溢出(过压)，就必须进行如下措施：
1.需要对水位进行监控
2.将水位反馈到输入端
3.根据水位进行开关调节
1-2-3不停循环。
2: 关于电源纹波的描述

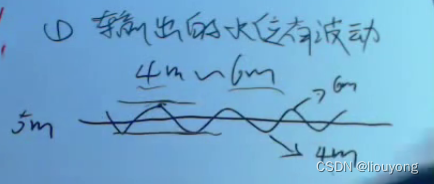

就如同水缸的水一直保持在5m的时候，水波总是存在上下波动的，如下图所示.这就是所谓的纹波.
2.1. 输入对水位（Vin）的影响
就如果水库的水位(输入电压)在夏季，冬季水位不同的话，那么水库流向水缸的水流就会有区别。在电源来说就体现在电源输入的波动。
2.2. 用水量(负载Rz)对水位的波动
2.3. 调节过程(反馈Rf)对水位的波动
以上三点就造成了所谓的的纹波。Vin,Rz都是在变化的，而反馈调节是实时调节的.那么调节时间的长短会影响输出。
我们把"调节时间产生的结果’称为响应，而“响应”是衡量开关电源指标的一个重要指标
调节一次所需要的时间称之为“周期(T)”,
单位时间里面调节的次数就是"频率F ",F=1/T.
3：关于开关的选择
开关一般选择三极管或者MOSFET，但是三极管开关功耗更大且开关频率较MOSFET低，所以一般选择MOSFET作为开关管。
