在工作中经常与RTP打交道，在这里总结一点工作经常使用和注意的地方。

基本概念

RTP（Real-time Transport Protocol，实时传输协议）是一种用于在IP网络中传输多媒体数据的协议，由IETF（Internet Engineering Task Force）制定。其主要功能是提供端到端的实时数据传输服务，特别适用于音频、视频等多媒体数据的传输。

RTP协议基于多播或单播进行连续传输媒体数据的实时传输服务，RTP通常与RTCP配合使用，RTP主要负责实时数据的传输，而RTCP则负责监控传输质量、提供控制信息和管理会话参与者的信息，RTCP通过周期性地发送统计信息和反馈报告，帮助RTP调整传输速率和解决网络拥塞问题。由于TCP需要较多的开销不适合传输实时数据，一般采用RTP/UDP来传输实时媒体数据（也可以用UDP/TCP）。

RTP传输H264数据的过程如下：

RTP封装H264

RTP报文

RTP报文由两部分组成：报头+有效负载（H264数据），RTP报头格式如下：

V：版本号，2比特，用来标志使用的RTP版本；

P：填充位，1比特，如果P=1，则在报文尾部将填充一个或多个额外的八位组，它们不是有效载荷的一部分。

X：扩展位，1比特，如果X=1，则在RTP头部后跟有扩展头（有些多路视频源的场合可以使用）。

CC：CSRC计数器，4比特，指示CSRC标识符的个数。主要用于多流组合传播，比如说有x个人发送RTP到网关边缘，边缘会把这x个RTP转发给另一个边缘，然后解码出原始流。

M：标记位，1比特，对于视频来说表示一帧的结束，对于音频标记会话的开始。

PT：载荷类型，7比特，标识RTP载荷的类型。

SN：序列号，16比特，标识发送这发送的RTP报文的序列号，每发送一个报文，序列号+1，接收者通过序列号检测报文丢失情况，重新排序报文，恢复数据。

TimeStamp：时间戳，32位，记录了包中数据的第一个字节的采样时刻，即使没有没有信号发送时，时间戳的数值也会不断增加，时间戳主要作用是计算延迟和延迟抖动，进行同步控制这些。

SSRC：同步源标识符，32位，指RTP包的来源，同一个会话不会有两个一样的，MD5算法生成。

CSRC：特约信源，每一个占32位，可以有0~15个，标识了包含在RTP报文有效载荷中的所有有贡献的源。

#ifndef _rtp_header_h_
#define _rtp_header_h_

#include <stdint.h>

/*
 0               1               2               3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|V=2|P|X|   CC  |M|     PT      |      sequence number          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                           timestamp                           |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                synchronization source (SSRC) identifier       |
+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+=+
|                 contributing source (CSRC) identifiers        |
|                               ....                            |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
*/

#define RTP_VERSION 2 // RTP version field must equal 2 (p66)

typedef struct _rtp_header_t
{
	uint32_t v:2;		/* protocol version */
	uint32_t p:1;		/* padding flag */
	uint32_t x:1;		/* header extension flag */
	uint32_t cc:4;		/* CSRC count */
	uint32_t m:1;		/* marker bit */
	uint32_t pt:7;		/* payload type */
	uint32_t seq:16;	/* sequence number */
	uint32_t timestamp; /* timestamp */
	uint32_t ssrc;		/* synchronization source */
} rtp_header_t;

#define RTP_V(v)	((v >> 30) & 0x03) /* protocol version */
#define RTP_P(v)	((v >> 29) & 0x01) /* padding flag */
#define RTP_X(v)	((v >> 28) & 0x01) /* header extension flag */
#define RTP_CC(v)	((v >> 24) & 0x0F) /* CSRC count */
#define RTP_M(v)	((v >> 23) & 0x01) /* marker bit */
#define RTP_PT(v)	((v >> 16) & 0x7F) /* payload type */
#define RTP_SEQ(v)	((v >> 00) & 0xFFFF) /* sequence number */

#endif /* !_rtp_header_h_ */

H264

H264是一种由国际电信联盟和国际话组织联合开发的视频压缩标准，它旨在通过高效的压缩算法实现高质量视频的传输和存储，同时减低所诉的带宽和存储空间。

H264有两种组织格式

1. AVCC格式，MPEG-4格式，字节对齐，主要用于mp4/flv/mkv等封装中，AVCC格式使用NALU长度进行分割，在封装或者流的头部包含extradata信息，exteadata中含有NALU长度的字节数以及SPS和PPS信息。

2. Annex-B格式，MPEG-2 transport stream format格式，ts流中常用这种格式，本文也主要介绍这一种格式，Annex-B格式使用start code进行分割，start code有两种，一种为0x00 00 01，另一种0x00 00 00 01。

接收到SPS+PPS+SEI后表示这一帧为IDR帧。视频由frame组成，frame分为IDR帧、I帧、B帧、P帧，在推流H264视频时首先发送的就是一帧IDR帧，因为接收到IDR帧就得到了PPS和SPS，就可以知道视频的信息知道怎么解码，后面可以全是P帧，可以有B帧，可以有I帧，直播一般只有IDR帧、I帧和P帧。

NALU组成: [start code] [NAL头] [NAL payload]

看一下NAL头部的定义：

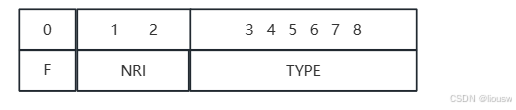

F : 1比特，一般为0。

NRI：2比特，指示NALU单元的重要性，一般不太关心。

TYPE：5比特，表示这个NALU单元的类型。

RTP三种封包模式

IP协议中MTU最大长度为1500字节：IP报头：20字节，UDP报头：8字节，RTP头12字节，NALU的长度不可以超过1460字节（RTP负载的NALU长度）。如果用TCP的话TCP报头20字节，自己算，就是一共不可以超过1500字节。

1. 单一封包模式：NALU可以放入一个RTP中不超过1500字节的可以使用这种模式，打包时除去start code即可，把其他的数据放入RTP包中即可。

2. 组合封包模式：当NALU长度很小，可以把几个NALU放入一个RTP包中且不超过1500字节的可以使用这种模式。常用的是STAP-A模式，这种模式同样去掉start code，然后在第一个NAL payload前加入 STAP-A头（1字节）紧接着是第一个NAL payload长度（2字节）然后紧接 NAL payload 。

RTP header + STAP-A头 + 第一个NAL payload长度 + 第二个NAL payload + 第二个NAL payload长度 + 第二个NAL payload ....

3. 分片封包模式：当NALU的长度超过了MTU时，使用分片的模式。在封装时需要使用FU indicator + FU header 替换NALU原来的头部。这种方式称为Fragmentation Units(FUs)。

FU indicator + FU header + FU payload ....

FU indicator：

F、NRI与NAL头相同含义，TYPE固定28。

FU Header

S：S = 1 表示分片打包的第一个包。

E：E = 1 表示分片打包的最后一个包。

TYPE：如果是H264的话就是NALU的TYPE。

FU payload 为去掉起始码和头部的NAL的NAL payload

RTP封装H264解析

RTP封装常用的就是单一封包和分片封包模式，组合基本不用。

RTP序号每发送一个包就 + 1 ，同一个NALU的分片的RTP包时间戳不变。

H264类型：

0	没有定义
1~23	NAL单元单个NAL单元包
24	STAP - A 单一时间的组合包
25	STAP - B 单一时间的组合包
26	MTAP16 多个时间的组合包
27	MTAP24 多个时间的组合包
28	FU - A 分片的单元
29	FU - B 分片的单元
30~31	没有定义
