基于Spring Security 6的OAuth2 系列之十六 - 高级特性--PKCE

之所以想写这一系列，是因为之前工作过程中使用Spring Security OAuth2搭建了网关和授权服务器，但当时基于spring-boot 2.3.x，其默认的Spring Security是5.3.x。之后新项目升级到了spring-boot 3.3.0，结果一看Spring Security也升级为6.3.0。无论是Spring Security的风格和以及OAuth2都做了较大改动，里面甚至将授权服务器模块都移除了，导致在配置同样功能时，花费了些时间研究新版本的底层原理，这里将一些学习经验分享给大家。

注意：由于框架不同版本改造会有些使用的不同，因此本次系列中使用基本框架是 spring-boo-3.3.0（默认引入的Spring Security是6.3.0），JDK版本使用的是19，本系列OAuth2的代码采用Spring Security6.3.0框架，所有代码都在oauth2-study项目上：https://github.com/forever1986/oauth2-study.git

上一章，我们将来客户端前四种的认证方式，这一章来讲到none的认证方式，这种认证方式其实和OAuth2.1协议有关，因此放到本章。本章会先讲关于OAuth2.1有什么新的特性，之后再说none认证与PKCE。
Spring Authrization Server其实是极具前瞻性，他们不仅实现了OAuth2.1（该协议还只是个草稿，目前出了13个版本了），同时还新增OIDC1.0协议。下面我们就这些新的特性一样讲解，这样让我们能更好使用Spring Authrization Server

1 OAuth2.1新的特性

虽然OAuth2.1只是一个草案阶段，但是Spring Authrization Server还是对其做了实现。我们主要来看看相对于OAuth2.0，OAuth2.1做了一下关键的改变：

• 1）废除OAuth2.0中的密码模式和简化模式。我们从《系列之一 - 开篇入门》中知道，这两种模式很不安全，因此废除。（因此在本次系列中只采用授权码模式和客户端模型进行演示）
• 2）对授权码模式增加了PKCE扩展，PKCE的官方文档RFC 7636，这是本章重点，后面会讲
• 3）增加了设备授权码模式，参考RFC 8628，主要为了支持智能电视、游戏机、IoT 设备等无法输入凭证的一种模式（这个下一章讲）
• 4）增加了刷新token模式，之前虽然2.0有说到刷新token，但是2.1给出完整流程规范。这部分我们在《系列之十 - 授权服务器–刷新token》中已经讲过token的刷新

2 PKCE扩展

2.1 为什么需要PKCE扩展

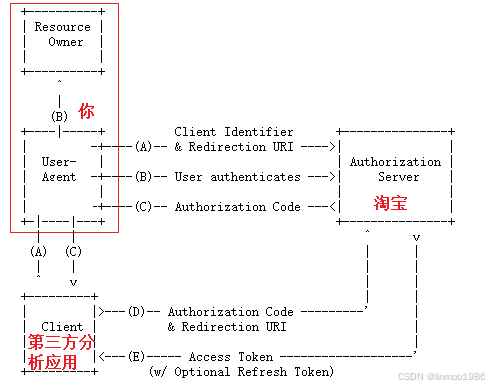

我们先回顾一下《系列之一 - 开篇入门》中讲到的授权码模式：

• A：你（User-Agent）打开第三方分析应用（Client客户端），会跳转到淘宝（Authorization Server授权服务器）的授权界面
• B：你（User-Agent）点击确认授权
• C：淘宝（Authorization Server授权服务器）会返回一个授权码Code（注意：该Code并非令牌，而是一个临时授权码Code，为了后面能获得令牌），第三方分析应用（Client客户端）得到这个授权码Code。
• D：第三方分析应用（Client客户端）使用授权码Code，再次访问淘宝（Authorization Server授权服务器）去获得令牌token
• E：淘宝（Authorization Server授权服务器）验证授权码code无误后，返回令牌token。

我们看到在步骤C是先返回一个授权码Code，这个授权码可以去请求token，这时候如果有黑客拦击到这个授权码Code，也是可以获得token，这就比较危险。为了减轻这种攻击，就引入PKCE。

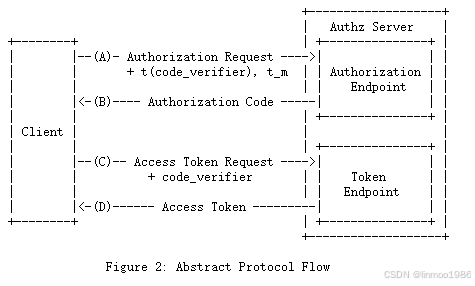

PKCE：全称Proof Key for Code Exchange by OAuth Public Clients。下面我们从官方文档摘取流程，说明一下PKCE如何加强这方面的安全：

• 1）A：客户端发送获取授权码Code时，会新增两个参数，一个是加密算法t_m，一个是将一个值coder_verfier进行加密后t(coder_verfier)。
• 2）B：授权服务器返回授权Code，同时会记录下加密算法t_m和加密后的coder_verfier值
• 3）C：客户端去获取token时，带上未加密的coder_verfier，也就是原始值。授权服务器会验证coder_verfier是否正确（通过步骤B保存的加密算法t_m和加密后的coder_verfier值）

可以看出，PKCE是对授权码模式的改进，因此就是一个增强版的授权码模式

2.2 PKCE的底层原理

参数转换：PublicClientAuthenticationConverter
认证处理：PublicClientAuthenticationProvider

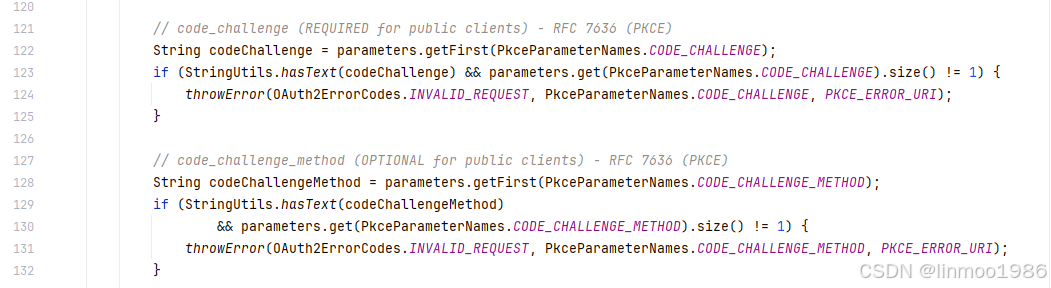

1）none认证方式首先在我们请求授权码code时，对于其参数解析的OAuth2AuthorizationCodeRequestAuthenticationConverter会去判断code_challenge和code_challenge_method参数

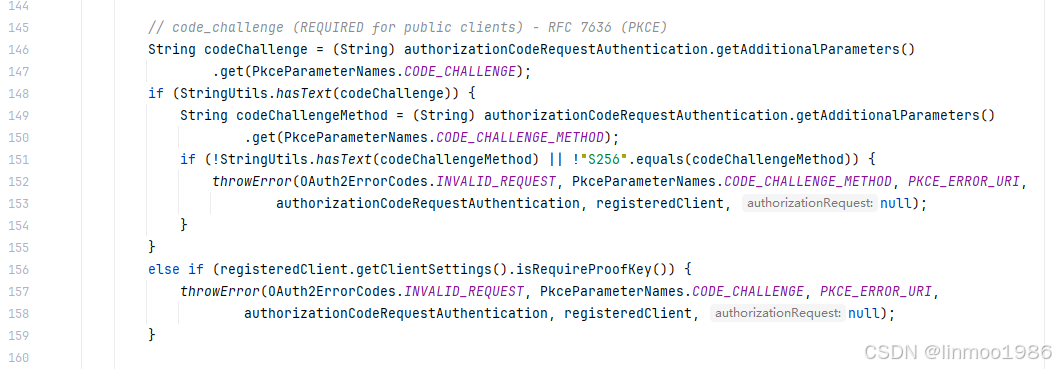

2）在授权码code的Provider中OAuth2AuthorizationCodeRequestAuthenticationProvider，会对是否存在code_challenge和code_challenge_method参数进行判断，其中配置了requireProofKey=true，则是必需使用PKCE方式

3）因为请求授权码时，会将信息先存储在oauth2_authorization，其实code_challenge和code_challenge_method参数都保存在attributes字段中

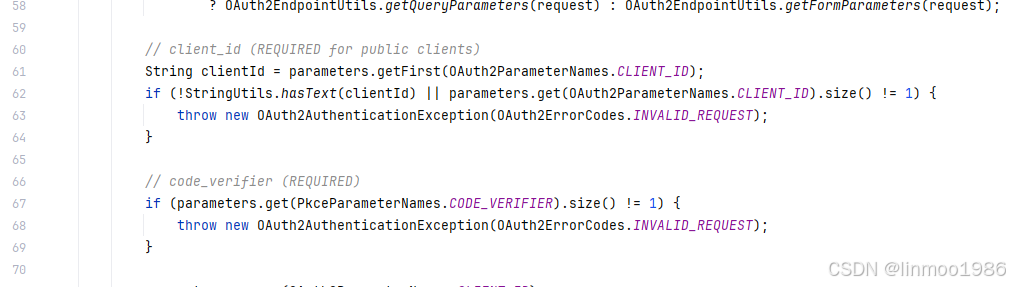

4）再次请求token时，会使用PublicClientAuthenticationConverter中判断是否存在code_verifier参数

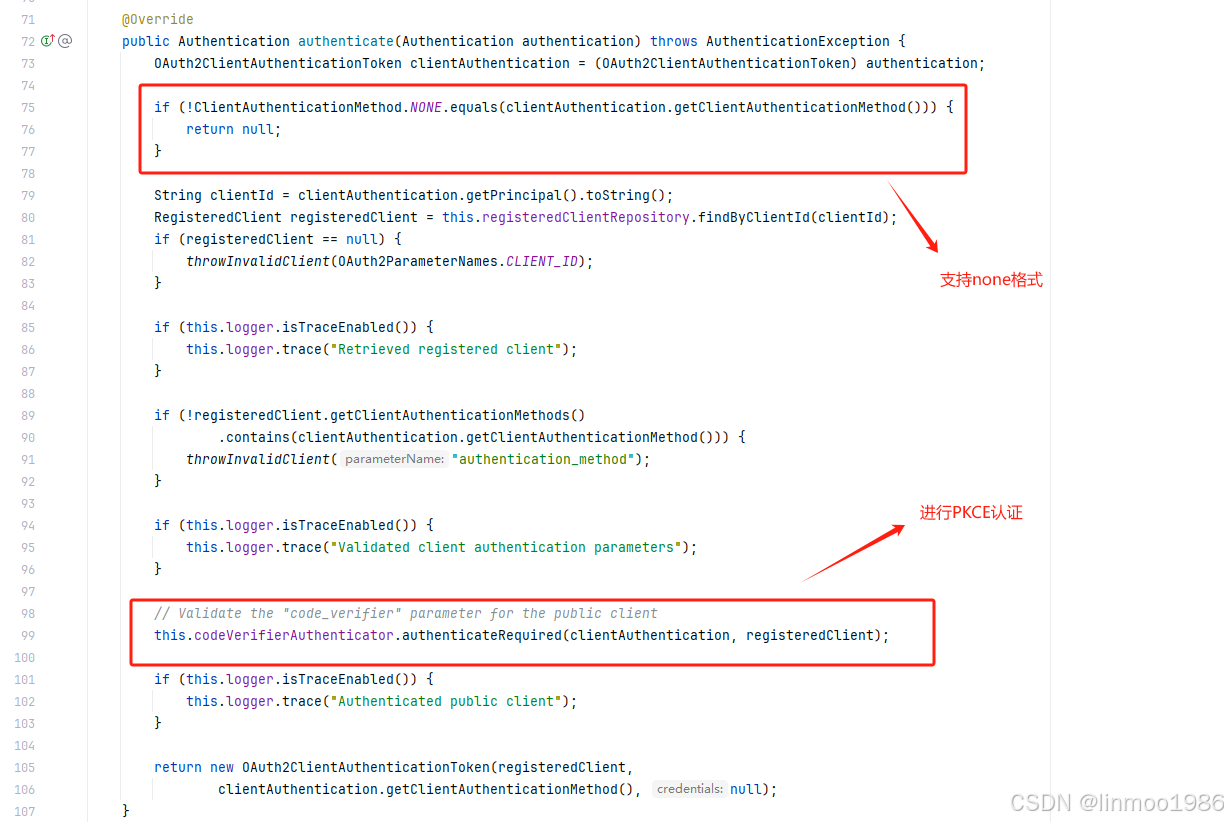

5）如果参数没问题，那么在PublicClientAuthenticationProvider中进行认证

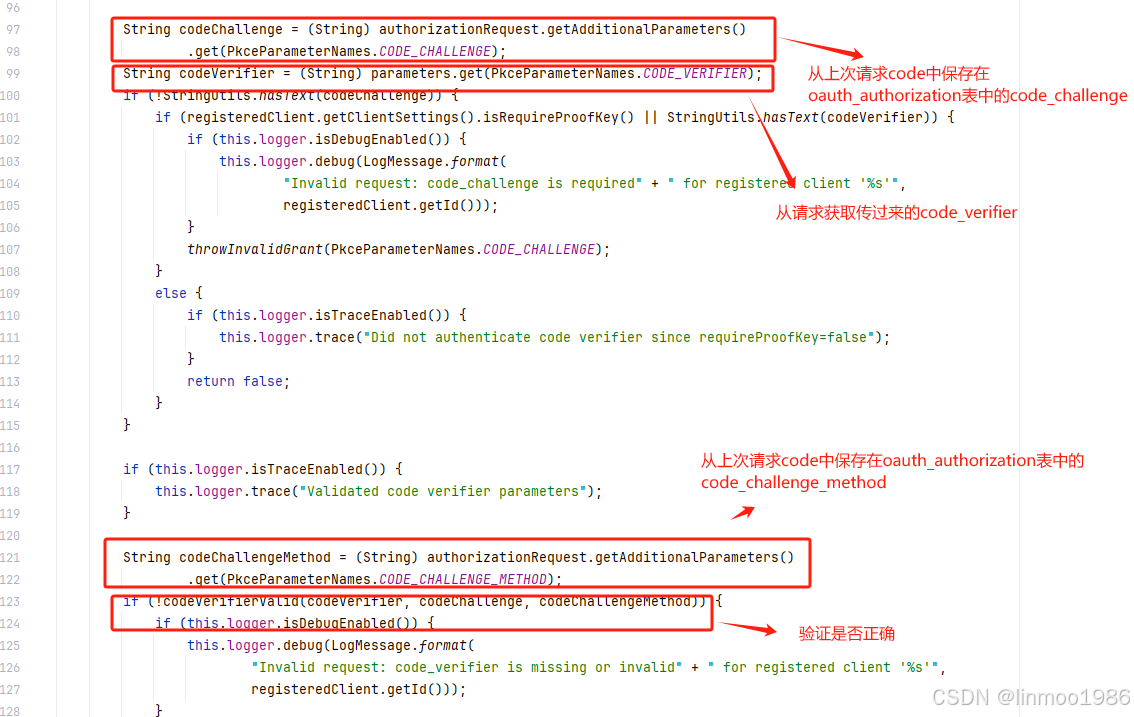

6）从上图我们知道使用一个CodeVerifierAuthenticator进行验证，如下图会获取之前保存的信息，在使用code_verifier参数进行验证

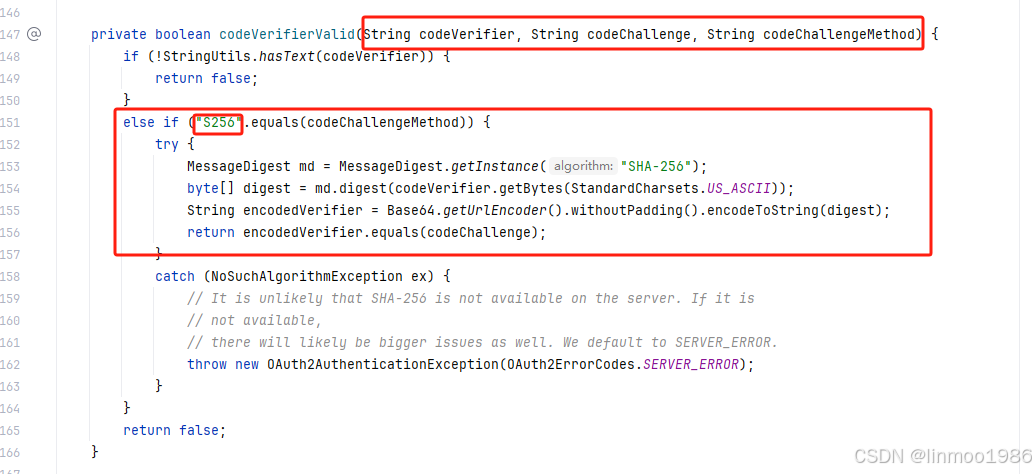

7）我们再看看codeVerifierValid方法，其使用的是SHA-256进行验证，而且codeChallengeMethod参数是S256。

至此，我们就了解了其工作原理。下面我们通过一个示例，进行演示一遍

2.3 代码实现

代码参考lesson10子模块

1）新建lesson10子模块，其pom引入如下：

<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.security</groupId>
        <artifactId>spring-security-oauth2-authorization-server</artifactId>
    </dependency>
</dependencies>

2）在resources下配置yaml文件，配置端口和Spring Security的用户密码

server:
  port: 9000

logging:
  level:
    org.springframework.security: trace


spring:
  security:
    # 使用security配置授权服务器的登录用户和密码
    user:
      name: user
      password: 1234

3）在config包下，创建配置类SecurityConfig，对客户端信息、授权服务器以及Spring Security进行配置

@Configuration
public class SecurityConfig {

    // 自定义授权服务器的Filter链
    @Bean
    @Order(Ordered.HIGHEST_PRECEDENCE)
    SecurityFilterChain authorizationServerSecurityFilterChain(HttpSecurity http) throws Exception {
        OAuth2AuthorizationServerConfiguration.applyDefaultSecurity(http);
        http.getConfigurer(OAuth2AuthorizationServerConfigurer.class)
                // oidc配置
                .oidc(withDefaults());
        // 异常处理
        http.exceptionHandling((exceptions) -> exceptions.authenticationEntryPoint(
                new LoginUrlAuthenticationEntryPoint("/login")));
        return http.build();
    }

    // 自定义Spring Security的链路。如果自定义授权服务器的Filter链，则原先自动化配置将会失效，因此也要配置Spring Security
    @Bean
    @Order(SecurityProperties.BASIC_AUTH_ORDER)
    SecurityFilterChain defaultSecurityFilterChain(HttpSecurity http) throws Exception {
        http.authorizeHttpRequests((authorize) -> authorize
                .requestMatchers("/jwt").permitAll()
                .anyRequest().authenticated()).formLogin(withDefaults());
        return http.build();
    }

    @Bean
    public RegisteredClientRepository registeredClientRepository() {
        RegisteredClient registeredClient3 = RegisteredClient.withId(UUID.randomUUID().toString())
                // 客户端id
                .clientId("oidc-client")
                // 客户端密码
                .clientSecret("{noop}secret")
                // 客户端认证方式
                .clientAuthenticationMethods(methods ->{
                    methods.add(ClientAuthenticationMethod.NONE);
                })
                // 客户端配置requireProofKey=true
                .clientSettings(ClientSettings.builder()
                        .requireProofKey(true)
                        .requireAuthorizationConsent(true)
                        .build())
                // 授权码模式
                .authorizationGrantType(AuthorizationGrantType.AUTHORIZATION_CODE)
                // 回调地址
                .redirectUri("http://localhost:8080/login/oauth2/code/oidc-client")
                .postLogoutRedirectUri("http://localhost:8080/")
                // 授权范围
                .scopes(scopes->{
                    scopes.add(OidcScopes.OPENID);
                    scopes.add(OidcScopes.PROFILE);
                })
                .build();

        return new InMemoryRegisteredClientRepository(registeredClient3 );
    }

}

4）在utils包下，新建PkceTest类，用于生成加密的参数code_challenge

public class PkceTest {

    public static void main(String[] args) throws Exception{
        // 明文
        String code_verifier = "linmoo";
        // 摘要算法
        String code_challenge_method = "SHA-256";
        // 密文
        byte[] bytes = code_verifier.getBytes(StandardCharsets.US_ASCII);
        MessageDigest md = MessageDigest.getInstance(code_challenge_method);
        byte[] digest = md.digest(bytes);
        String code_challenge = Base64.getUrlEncoder().withoutPadding().encodeToString(digest);
        System.out.println(code_challenge);
    }

}

5）创建启动类Oauth2Lesson10ServerApplication，并启动项目

@SpringBootApplication
public class Oauth2Lesson10ServerApplication {

    public static void main(String[] args) {
        SpringApplication.run(Oauth2Lesson10ServerApplication.class, args);
    }

}

6）测试效果

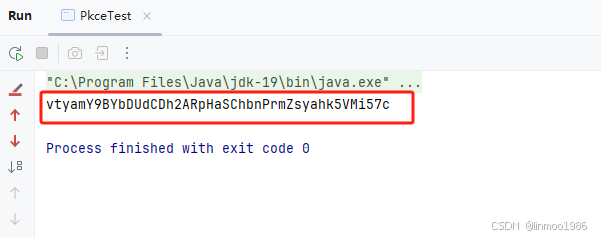

运行PkceTest类的main函数，生成一个加密的数据

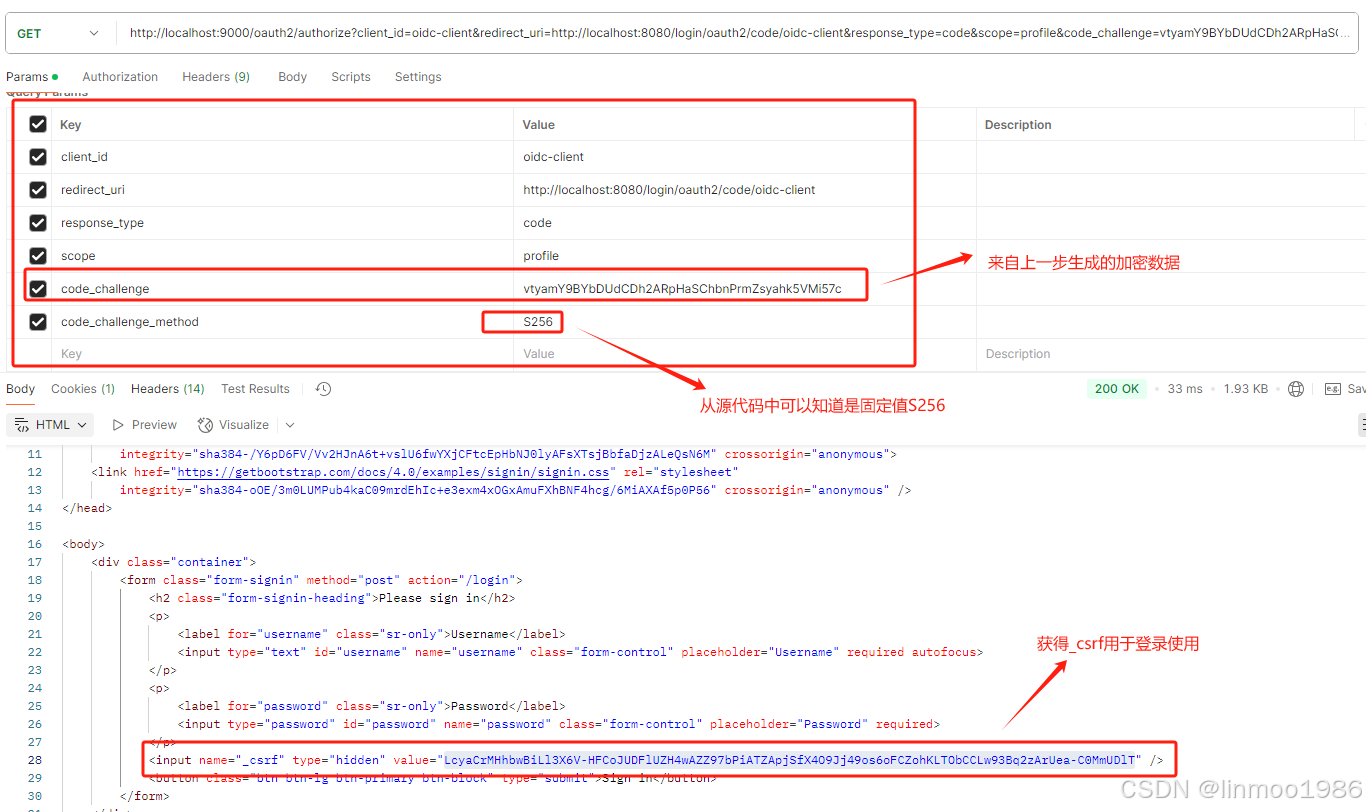

请求授权码code

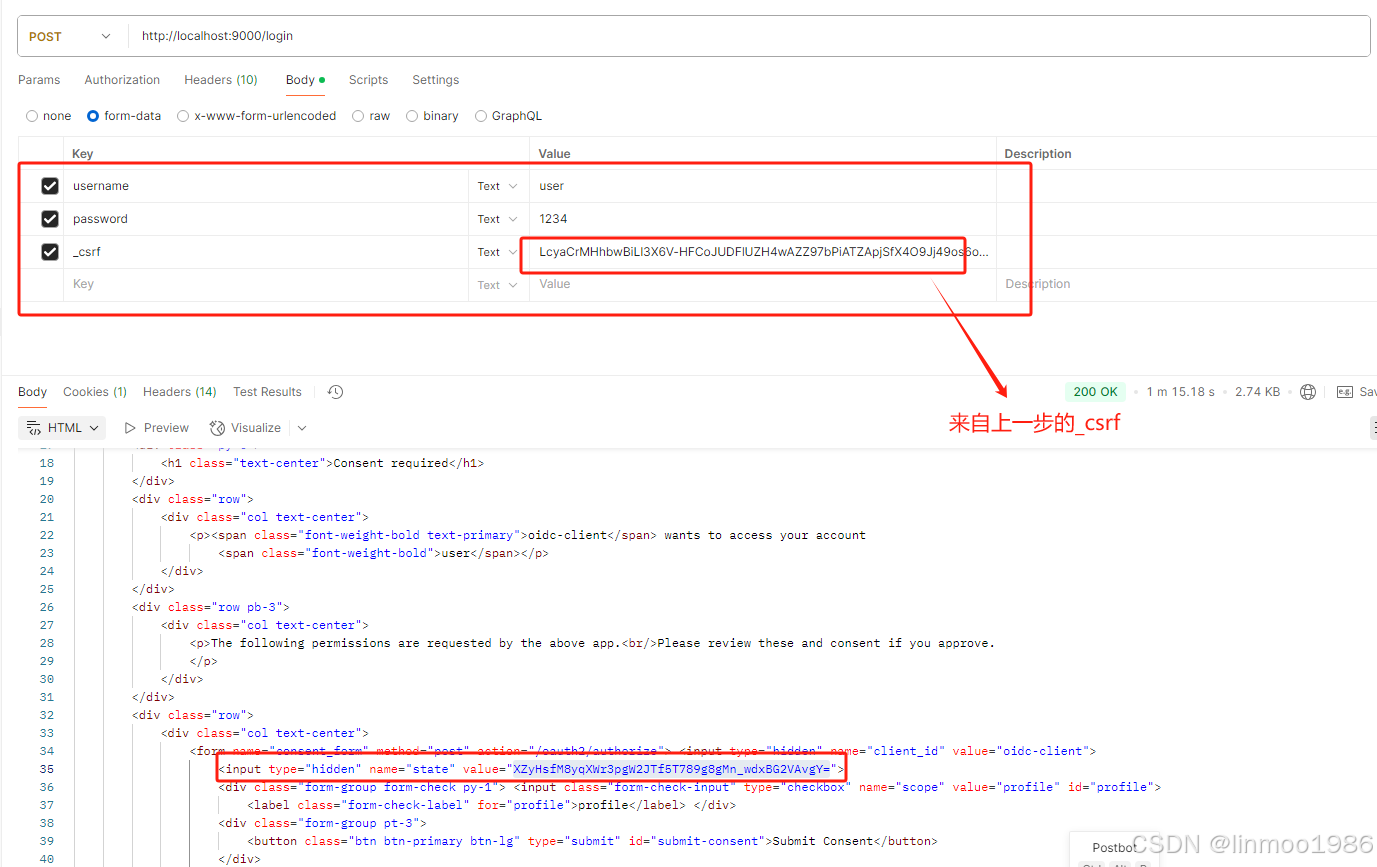

登录

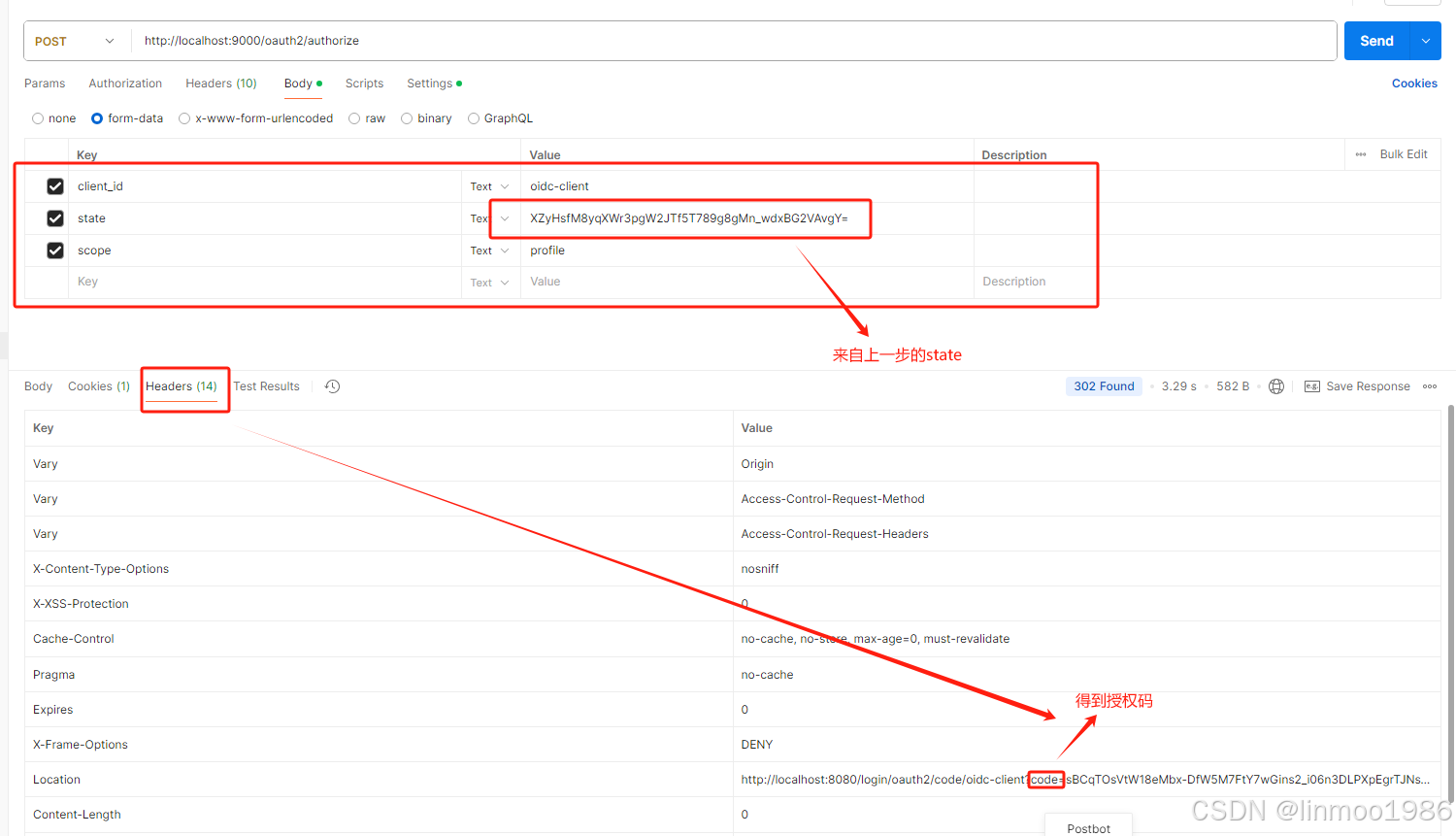

获取授权码code（记得设置postman不自动跳转）

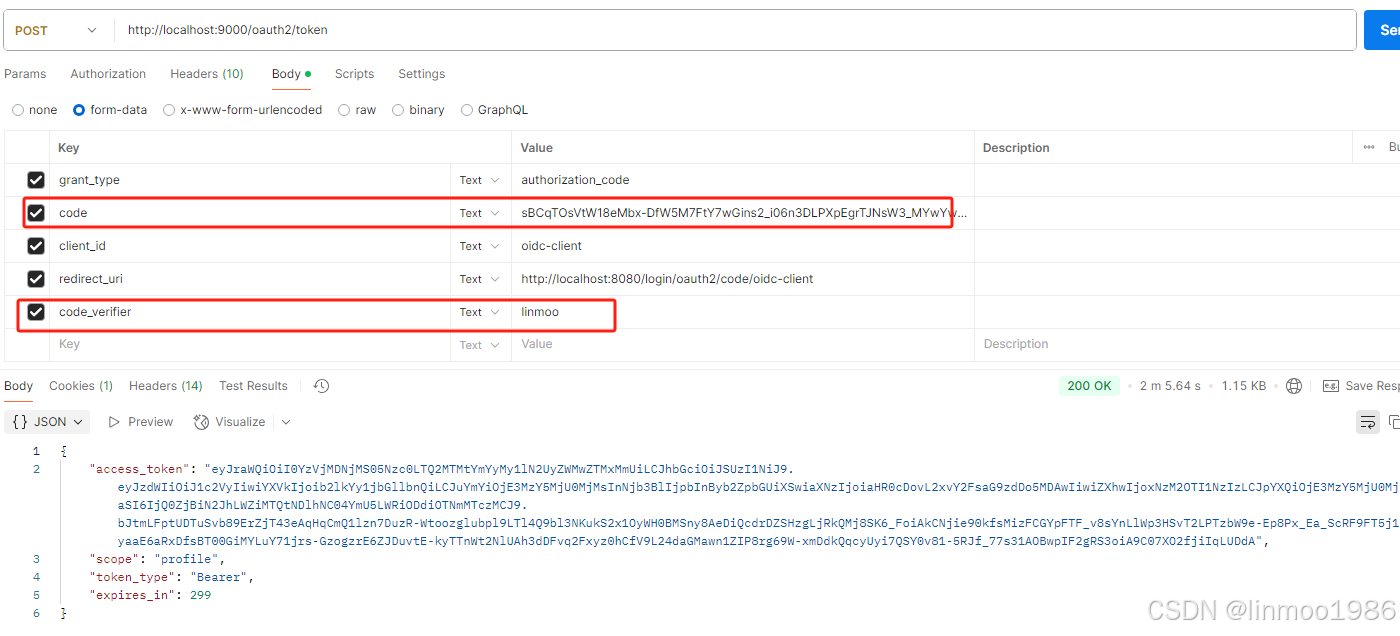

获取token

结语：本章我们了解了none情况下的认证模式，可以通过PKCE进行增强。其实PKCE不止是none认证方式，所有认证方式下都可以加入PKCE，但是PKCE只能用于授权码模式，不能用于客户端模式。下一章，我们将继续OAuth2.1未讲解的一个关键更新：设备授权码模式
