研华AdamApax .NET Utility安装和使用

一、安装

1、双击AdamApax .NET Utility V2.06.00 B10 (1).msi

2、 欢迎界面，next >



3、输入公司名称



4、选择安装类型

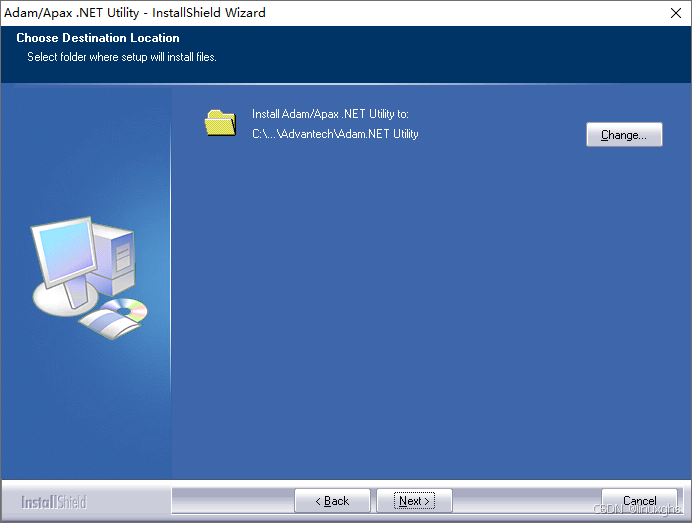

5、选择安装路径

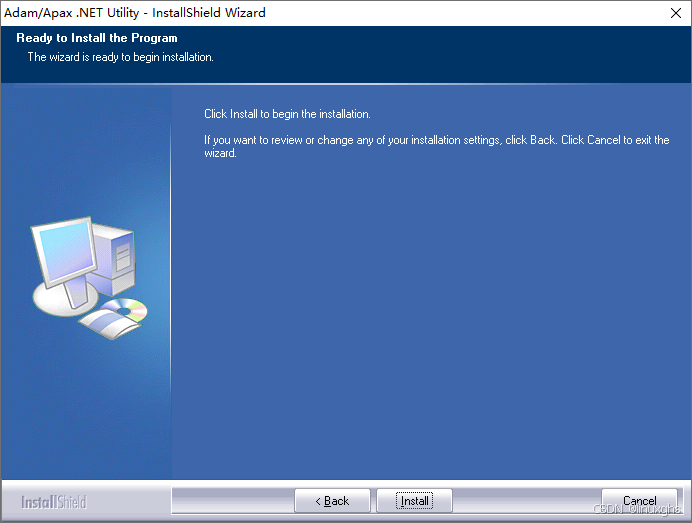

6、准备安装

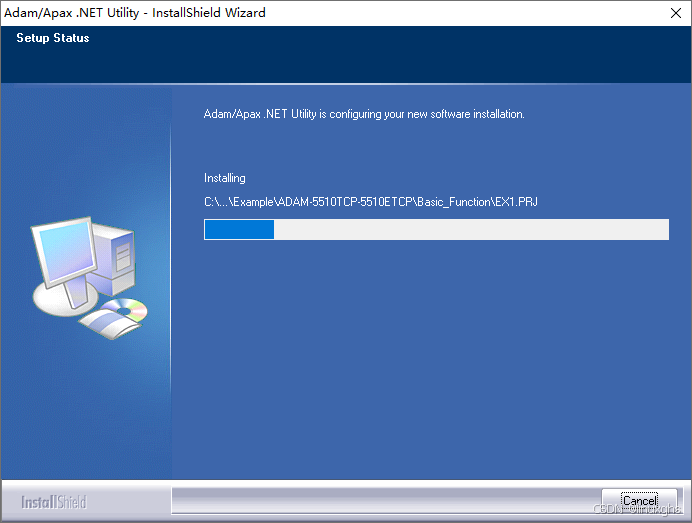

7、正在安装

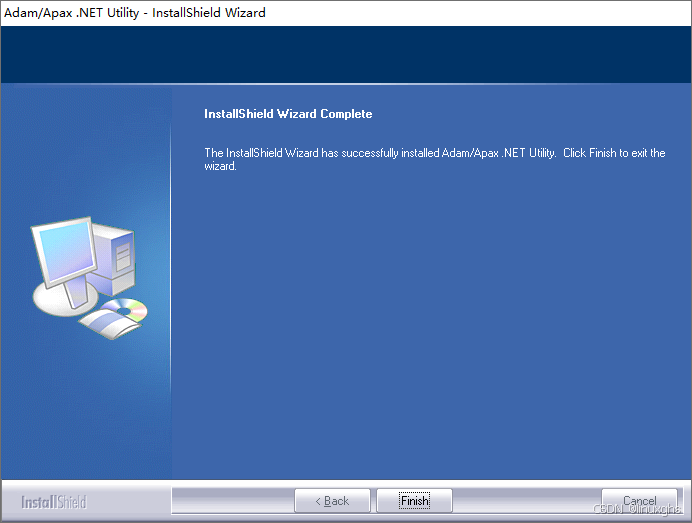

8、安装完成

二、使用

本次使用是结合研华的4117模块和4055模块，4117是采集模拟量的，4055是采集开关量。

公司的传感器大多是4-20mA输出，接在4117模块。

按要求接好4117和4055模块，并供电。

1、双机打开AdamApax.NET Utility软件

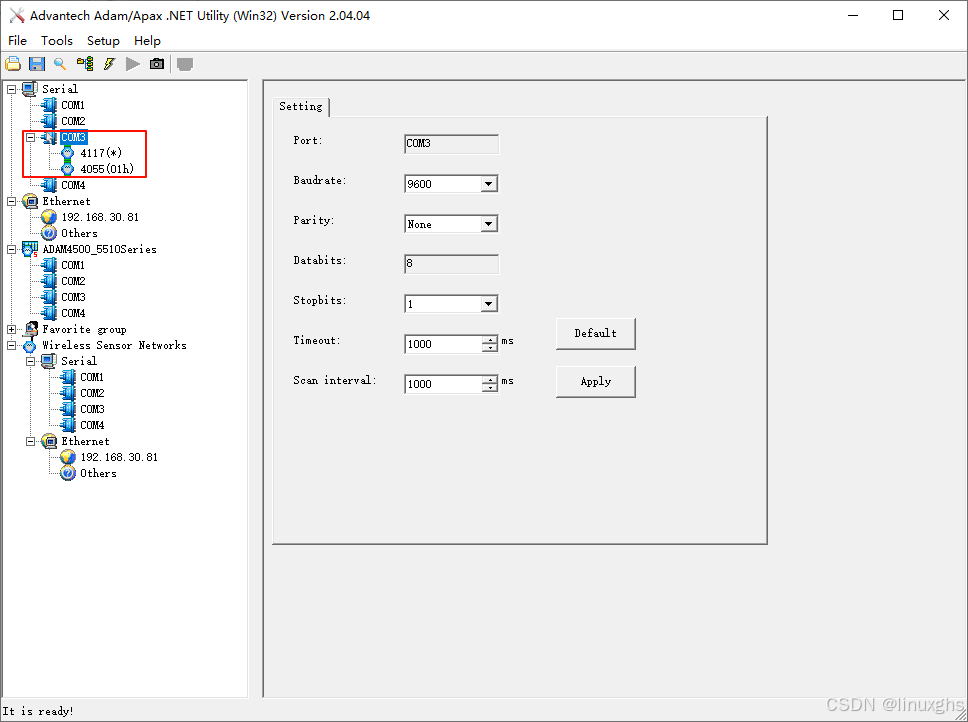

2、 打开主界面



我们这里用的串口通讯，用第一组即可。

4117和4055是接在COM3上的。

3、搜索模块

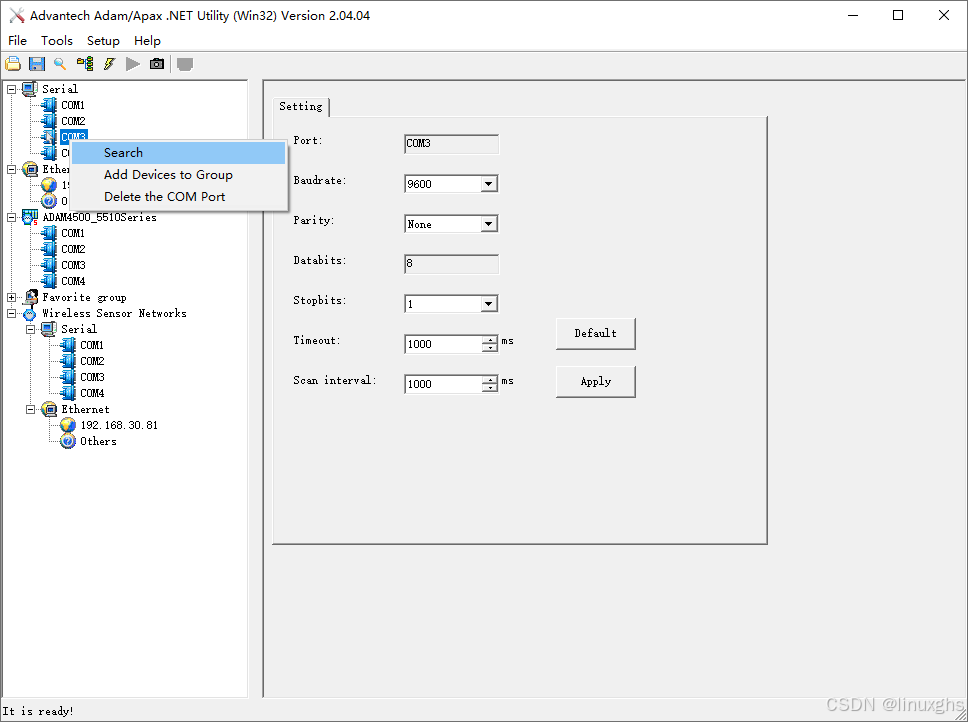

在COM3上右键，弹出Search菜单，并点击。

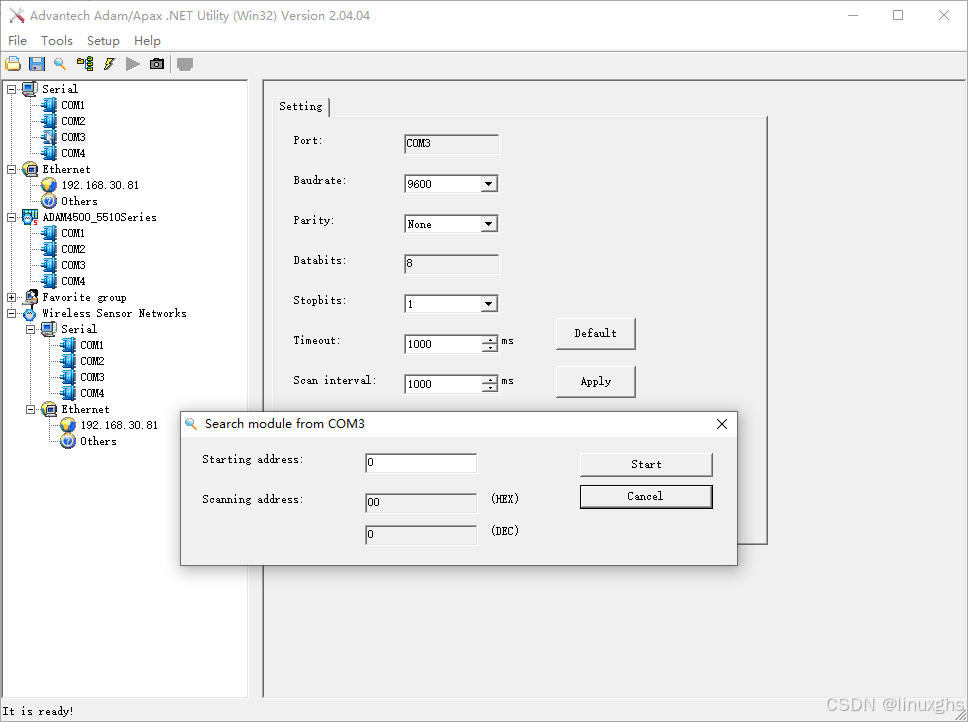

4、点击“Start”按钮，开始搜索



4117和4055的数量不多，很快搜索到如下图。

4117模块的地址中为*号，是因为模块处于Init状态，在正式使用的时候，可以拨到Normal状态。

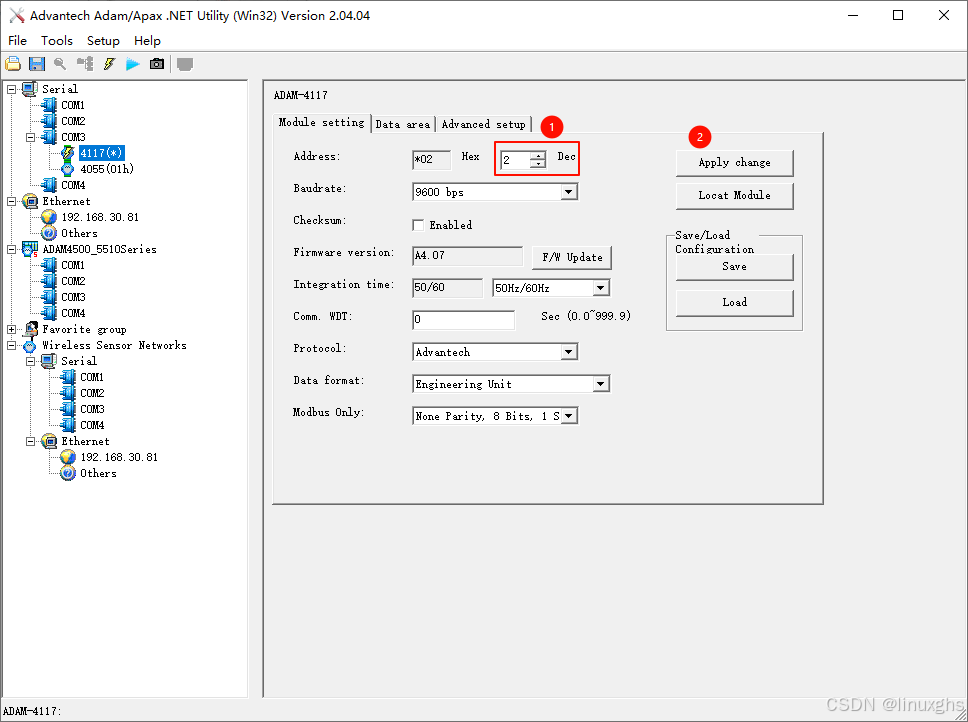

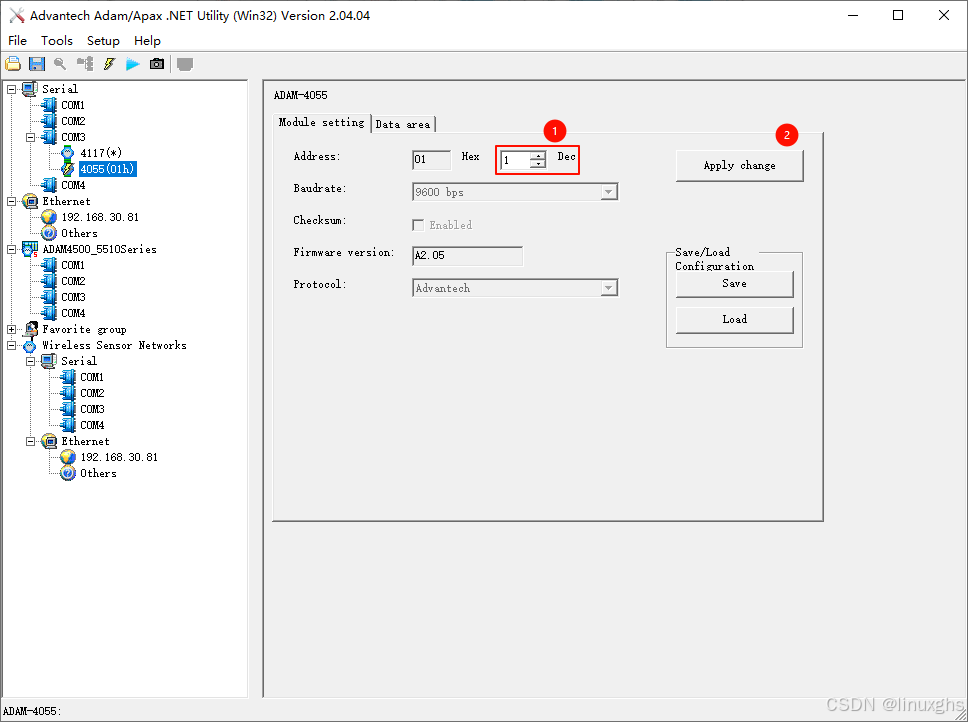

5、修改模块地址

设置Dec十进制地址，然后点击右侧的“Apply change”按钮即可。

同样4055也是这样修改。



各个模块的地址不能重复。

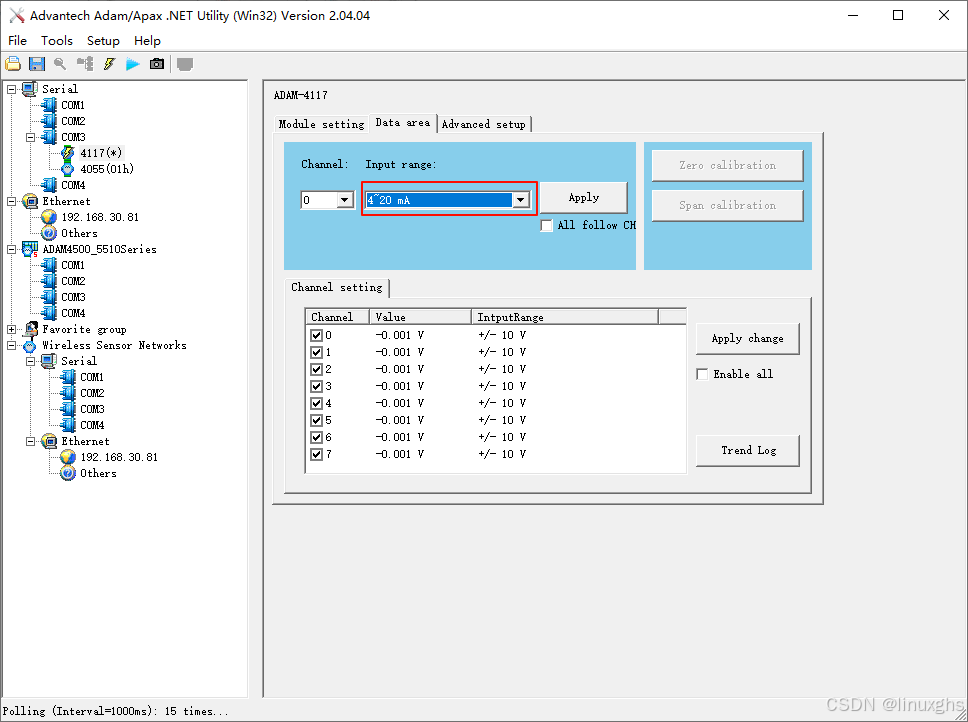

6、设置4117电流模式



在红色方框内选择“4-20mA”，并勾选All follow CH，点击“Apply”按钮，即可。



设置成功。



当接入设备之后，0-7的8个通道就相应的显示mA值了。

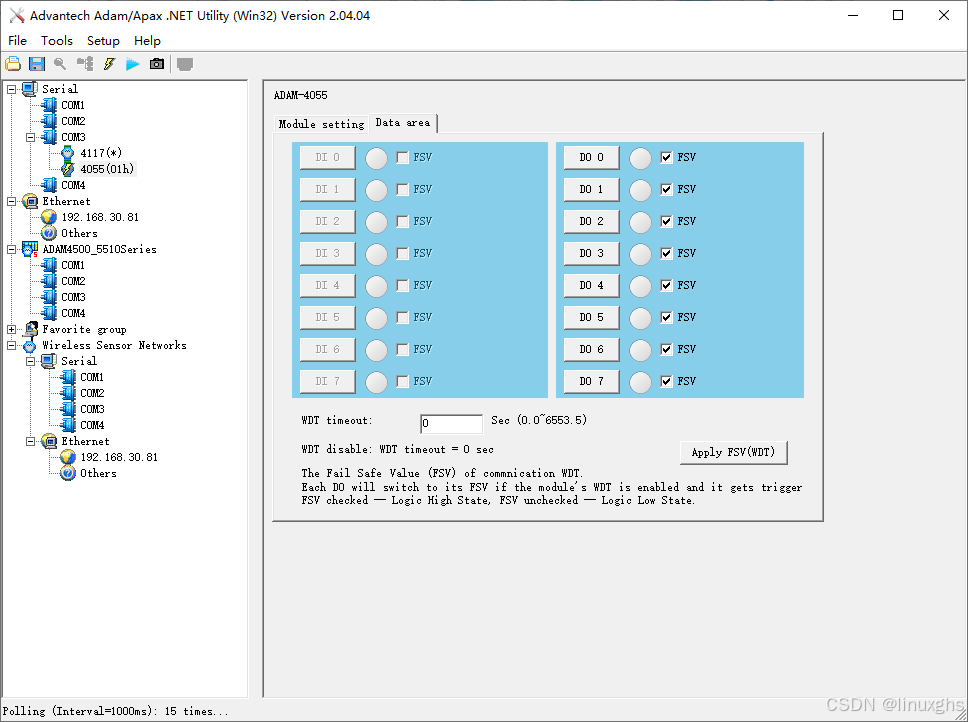

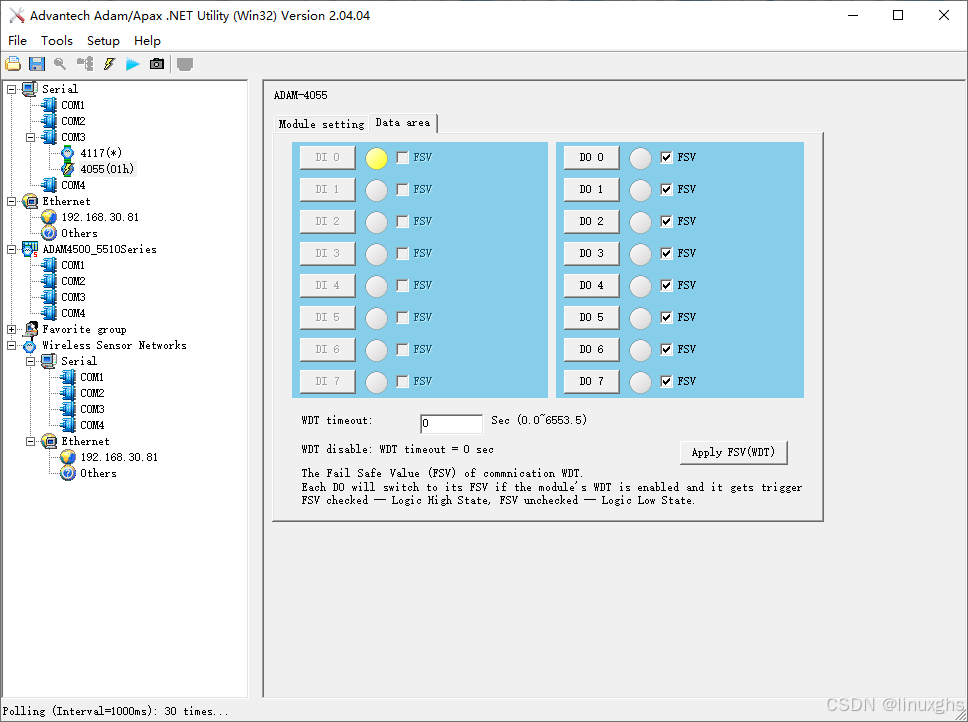

7、操作4055

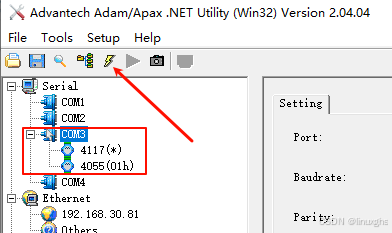

8、通过命令获取电流或是开关量值

点击工具栏的按钮，如下：

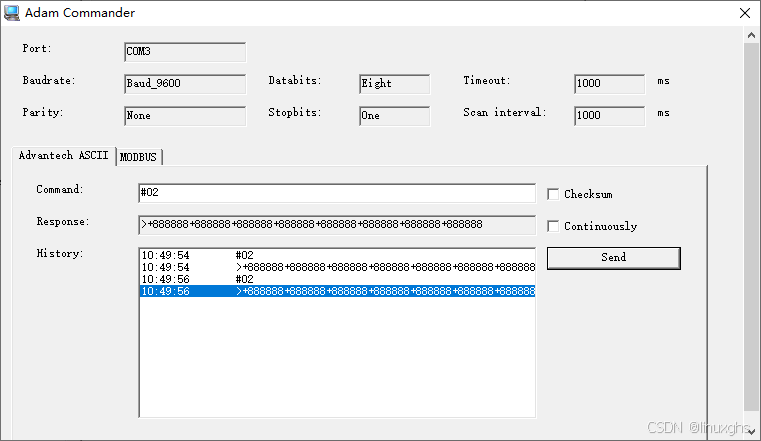

弹出：Adam Commander对话框

4117的命令是 #02，点击Send按钮即可看到返回值。

未接设备的时候各组值为6个8，有值的时候为具体值。

4055的命令是#016，点击Send按钮即可看到返回值。

在软件里处理一下，即可解析到对应的哪个通道接通或是未截图。

这里如不了解可以留言沟通。

三、结束语

        研华的4117和4055在工业控制中，经常使用到，公司的产品结合这2个模块在国内大型钢厂内稳定运行。 大品牌值得信赖，如有工业控制方面的软件、硬件需求，可以留言和私信给我，为国内工业控制、安全生成尽一份力。
