GBT 4706.1-2024逐句解读系列（9） 第5.8.2条款：5.8.2 电压怎么乘以系数

大家好，请带上小马扎，解读继续：

5.8.2具有多种额定电压的器具,以最不利的电压进行试验。

对标有额定电压范围的电动器具和组合型器具,当规定其电源电压等于其额定电压乘以一个系数时,其电源电压等于:

——如果系数大于1,则为其额定电压范围的上限值乘以此系数;

——如果系数小于1,则为其额定电压范围的下限值乘以此系数。

当没有规定系数时,电源电压为其额定电压范围内的最不利电压。

注1:如果一个电热器具被设计有一个额定电压范围,则其电压范围的上限值通常是其范围内的最不利电压。

注2:设计为多个额定电压或额定电压范围的组合型器具和电动器具,则可能需要在额定电压或额定电压范围的最小值、中间值以及最大值下进行几次试验,以找出最不利电压。

整个条款理解起来，还是比较明确的。这里就简单举几个实际的例子来聊聊。

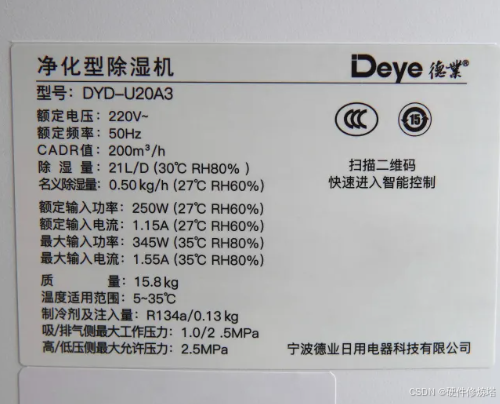

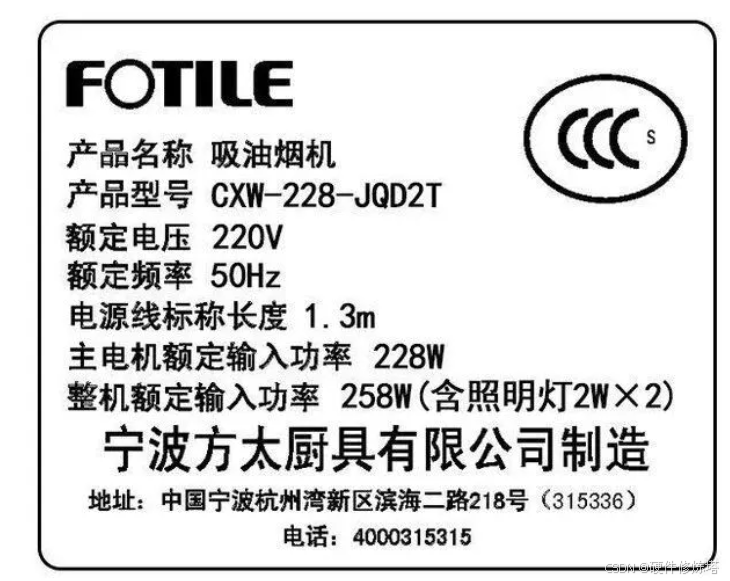

查看了不少国内家用电器的铭牌，额定电压都是标的单一220V~，以图为证。

 若有见过标有额定电压范围或多种额定电压家用电器铭牌的朋友，可以留言上传个图片给大家伙瞅瞅。

单一额定电压220V~，那就最简单了，本条款可无视，就一个电压220V。

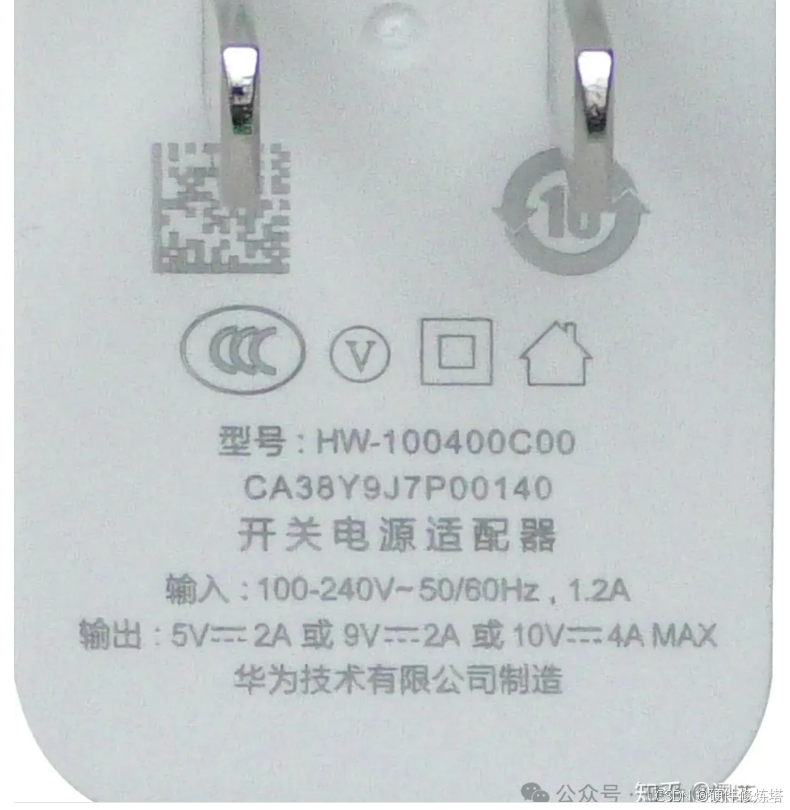

我见到标有额定电压范围的产品，最多的便是电源产品：电源适配器，手机充电器等等。大家可以随手拿你的手机充电器看看。

但这类电源适配器的安规标准是GB 4943.1而非4706.1。这里就借这个产品说明一下：

额定电压范围标的是：AC 100-240V~

 在标准13章 工作温度下泄漏电流和电气强度里有规定：电动器具和组合型器具以1.06倍的额定电压供电。

这里的系数是大于1，则试验用的电源电压为240V*1.06=254.4V。

标准17章 变压器和相关电路的过载保护里有规定：器具供电电压为1.06倍或0.94倍的额定电压，取两者中较为不利的情况。

这里的系统有0.94小于1，则试验用的电压为100V*0.94=94V。

注1 为何说电热器具被设计有一个额定电压范围,则其电压范围的上限值通常是其范围内的最不利电压？

因为家用电热器具的加热设计电路大多数是用继电器或可控硅来控制市电的通断来实现。加热丝、加热盘，加热棒基本都属于阻性负载。那根据能量计算公式

电压越大，能量越大，也就发热越大。

注2则说明不同的产品有其独特性，咱不能一概而论，经验有时候也会出错，那就多测试几次保证产品工作在最不利的点。

在标准11章 发热的11.5和11.6条款里也有规定：电动器具和组合器具以0.94 倍和1.06倍额定电压之间的最不利电压供电,在正常工作状态下工作。

持续更新中，欢迎大家收藏与关注，谢谢！
