兄弟们，有没有过这样的经历？

接到一个新项目，核心芯片方案搞不定，一筹莫展。突然，在官网上发现一份完美贴合的“参考设计”（Reference Design），原理图、PCB、BOM清单一应俱全。那一刻，你是不是感觉天都亮了，仿佛听到了项目提前完成的胜利号角？心里窃喜：“这不就是标准答案吗？抄就完事了！”

打住！如果你真这么想，那我得提前给你点根蜡烛。

这么多年来，见过太多年轻工程师，拿着原厂的参考设计，笑得像个拿了满分考卷的孩子。结果呢？样机要么点不亮，要么性能烂成渣，要么在EMC暗室里“辐射全场”。

今天，我就用几段血泪史告诉你，为什么参考设计这碗“速食面”，吃起来容易，吃下去却可能“闹肚子”。

陷阱一：环境不同，水土不服——“概念车”与“家用车”的区别

原厂的参考设计，就像车展上那台炫酷的“概念车”。它在一个完美的、一尘不染的展台上，用最顶级的配件，由最牛的工程师调校，目的是为了秀肌肉，告诉你“我能行”。

但你的产品是“家用车”，要跑乡间土路，要经历风吹日晒，还要忍受隔壁老王家改装的劣质LED灯带来的电网干扰。

【翻车案例：Wi-Fi模块的“信号蒸发”之谜】

几年前有个项目，需要集成一颗知名大厂的Wi-Fi模块。我们找到了它的官方参考设计，一块非常简洁的评估板，测试下来吞吐量、信号强度都非常棒。

于是，项目组的一个小伙子几乎原封不动地把那部分电路“移植”到了我们的主板上。结果产品一出来，Wi-Fi信号弱得可怜，隔堵墙就没影了，还频繁掉线。

查了很久才发现问题所在：

供电环境不同： 参考设计是用高精度的实验室直流源供电的。而我们的主板上，给Wi-Fi模块供电的是一个开关电源（DC-DC），这个电源的高频开关噪声通过电源线耦合进了模块，恶化了射频性能。

“邻居”不同： 我们的主板上还有个跑着高速DDR的处理器。高速信号线就在Wi-Fi模块天线附近，对它造成了严重的带外干扰。

避坑结论：参考设计是在“无菌环境”里验证的。你必须像个侦探一样，审视你的产品内部环境——电源纯不纯？邻居吵不吵？外壳是不是金属的（会影响天线）？这些都是参考设计不会告诉你的“隐情”。

陷阱二：目标不同，南辕北辙——“性能怪兽”与“成本杀手”的矛盾

参考设计的第一目标是“充分展示芯片性能”，它不惜代价。而你的产品目标是“在满足性能要求的前提下，追求成本、可靠性和生产效率的最优解”。

这两个目标天生就是矛盾的。

【翻车案例：最大电流满足，却带不动实际负载】

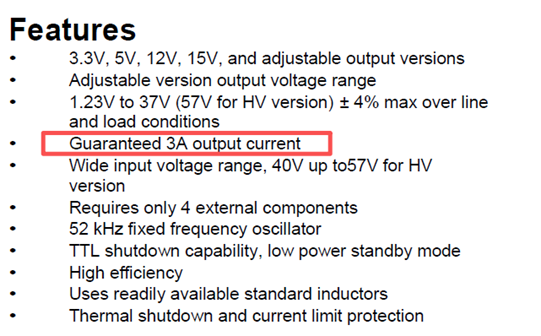

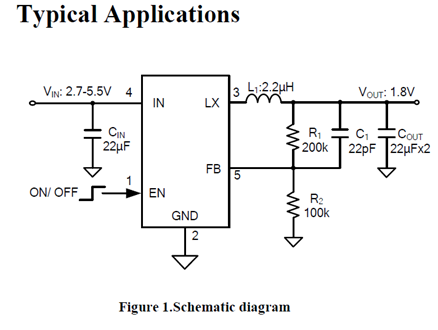

有没有这样一种经历，按电源芯片手册里标的最大输出电流设计的电路，等实际样板做出来后，完全不是那么一会事。能带得动一个2A的负载都已经谢天谢地了。

电源芯片手册里标的“最大电流”并不是你能在实际中持续拉满的“可用电流”，它跟真正带载能力之间至少隔着三层“滤镜”：

测试条件不同

手册的 IMAX 通常是在 25 ℃、良好散热、输入电压典型值、电感/PCB 按官方 Demo 板布线的“实验室”环境里测到的瞬时数据。一旦你把芯片焊到自己的板子上，散热条件、铜箔面积、走线阻抗、环境温度统统变差，芯片内部结温先触到 125 ℃ 或 150 ℃ 的保护点，于是要么打嗝降频、要么直接限流，实测电流就“缩水”了。

热限制先于电流限制

芯片内部真正最先起作用的是温度环，而不是电流环。Datasheet 里给出的连续电流往往对应 θJA＝40 ℃/W 这种理想热阻；普通四层板、无风冷时 θJA 动辄 60–80 ℃/W，结温一高就自动把电流砍半，看起来就像标 3 A 实际只能跑 1.5 A。

外围元件“拖后腿”

电感的饱和电流 ISAT、MOSFET的 RDSON、电流取样电阻的功率，只要任何一项裕量不足，都会提前进入限流或过热保护。尤其很多人把电感饱和电流只做到比芯片限流点高 10 %，温度一高电感量骤降，芯片立刻触发打嗝，于是标 3 A 实测 2 A 都悬。
