LED驱动若不能存在反向电压又该如何设计？

最近有项目遇到一个比较糟心的问题：产品去到市面上,使用二年左右后,出现有操作面板出现死灯的情况.虽然不良率不高，只有万分之几,但是故障现象是整体不良现象中最大占比.LED灯的使用,是用户能直接体会到效果的交互点，虽然不影响产品功能,但是影响使用体验,啥产品、用一段时间、灯都灭了，退货！因此这个问题就不能不处理了。

1.失效原因分析

纳闷了,就是一个简单的LED驱动电路,以前都没有出现过LED死灯的情况.用了N多年的LED驱动电路和物料(LED)在终端用户那里出现一定比例的死灯情况？

经过对不良品的分析.绝大部分是短路失效。为了找到真正原因，把LED不良品给第三方试验室做失效分析,得出来的结论是：LED灯内部存在银离子迁移使得LED灯焊盘间短路。

2. 银离子迁移的可能原因

查找了一些LED灯焊盘银离子迁移的原因：

LED灯焊盘银离子迁移导致短路的问题，主要涉及到银离子在电场和环境因素（如湿度）作用下从初始位置移动到极端区域再沉积的现象。以下是一些关键点：

银离子迁移现象：在LED灯珠中，银离子迁移现象是在产品使用过程中逐渐形成的。随着迁移现象的加重，最终银离子会导通芯片P-N结，造成芯片侧面存在低电阻通路，导致芯片出现漏电流异常，严重情况下甚至造成芯片短路。

银迁移的原因：银迁移的原因是多方面的，但主要原因是银基材料受潮。银胶受潮后，侵入的水分子使银离子化，并在由下到上垂直方向电场作用下沿芯片侧面发生迁移。

银迁移的影响：银迁移不仅影响LED灯珠的可靠性，还可能导致绝缘电阻降低，最终形成短路，导致故障。

银迁移的分类：银迁移可分为离子迁移和电子迁移两类。离子迁移涉及金属银由于电位差和从环境中吸附的电解质（大多数情况下是水）而电离，随后在电场作用下发生迁移。

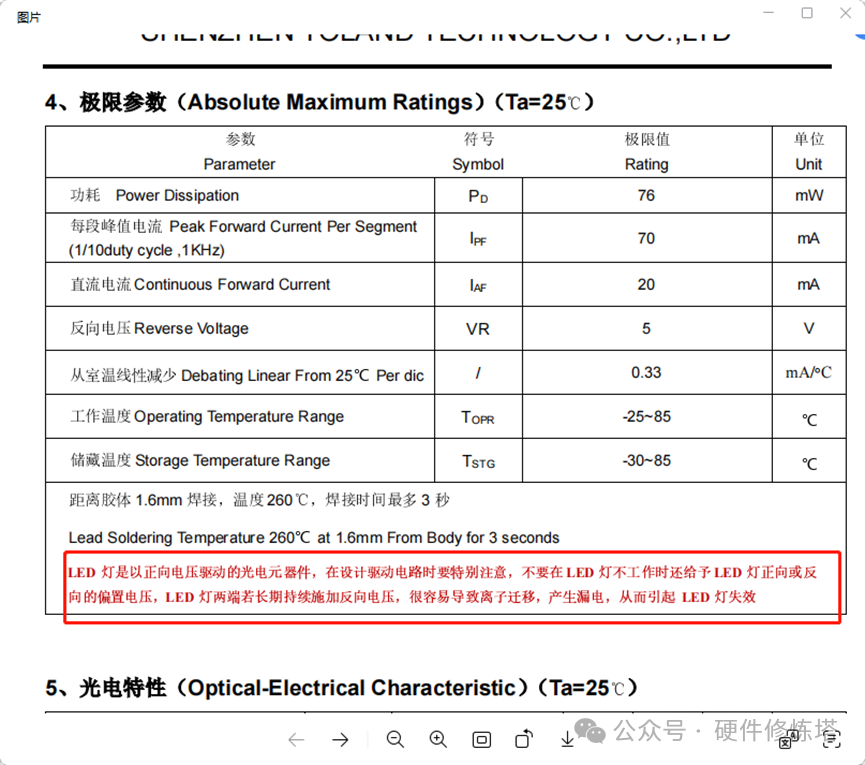

我们分析是LED灯供应商为险成本,更改了原来的生产工艺导致LED的密封性下降,在长期使用中，潮湿天气水气进入LED灯内部导致银迁移.而供应商则认为是电路设计问题,在LED灯使用过程中.LED一直存在反向电压导致,为此,规格书增加一句免责申明:LFD灯是以正向电压驱动的光电元器件,在设计驱动电路时要特别注意,不要在LED灯不工作时还给予LED灯正向或反向的偏置电压,特别 LED灯两端若长期持续施加反向电压,很容易导致离子迁移、产生漏电、从而引起LED失放.

若LED灯不能用在反向状态,那动态扫描显示电路又该如何应用.再卷,也不能以牺牲质量来降低成本,提高产品竞争力啊。在我看来牺牲质量只会得到短期的利益,长期以往,谁还敢用你的产品？果断要求供应商整改。

本博客持续更新中，欢迎大家收藏与关注，谢谢！
