1、内核Oops了
遇到一个Oops的问题，发现phy_attached_print发送了Oops，死的原因是访问了NULL指针偏移0x88的地方

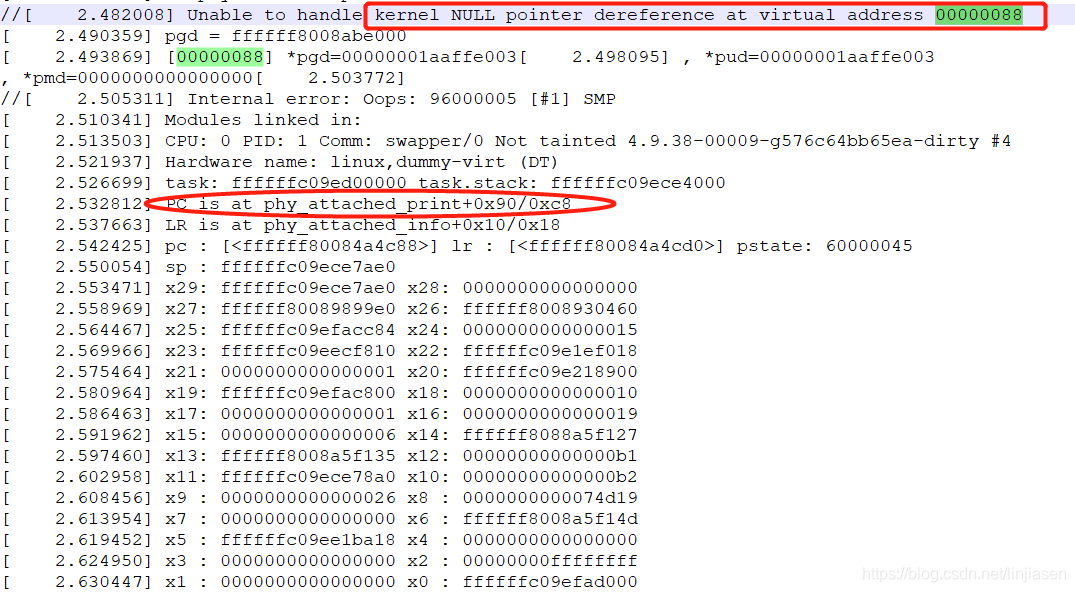

Oops的原始日志：

在这里插入图片描述
2、反汇编vmlinux

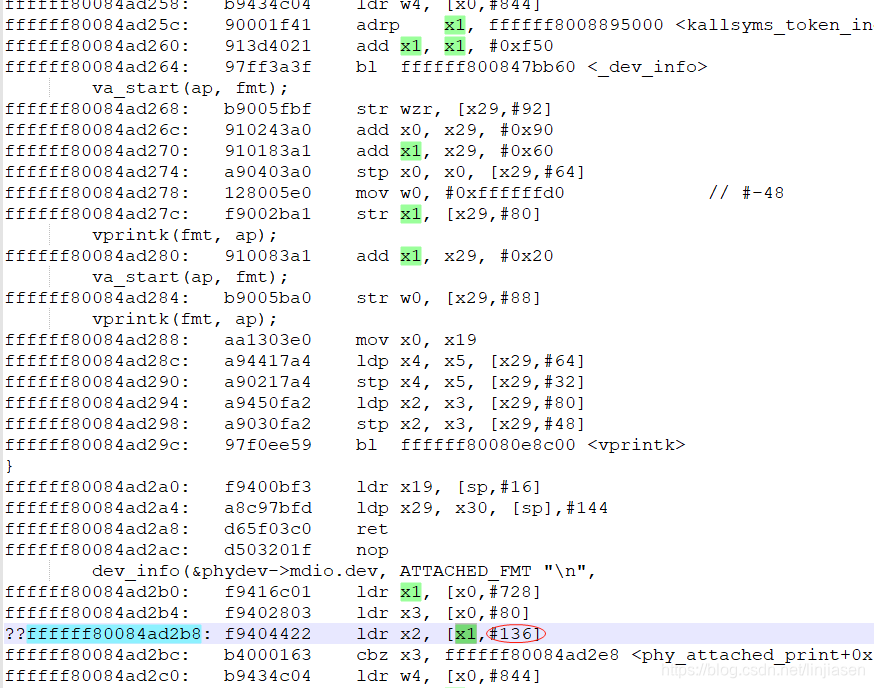

反汇编kernel后发现phy_attached_print+0x90的地址对应ffffff80084ad2b8，这句汇编的意思就是把X1+136(0x88)的值赋值给X2

从上面call trace也可以看到X1确实为NULL的，导致Oops的地址是0x88，和X1+0x88是对应起来的，那么现在的问题就是定位为什么X1变成了NULL
在这里插入图片描述

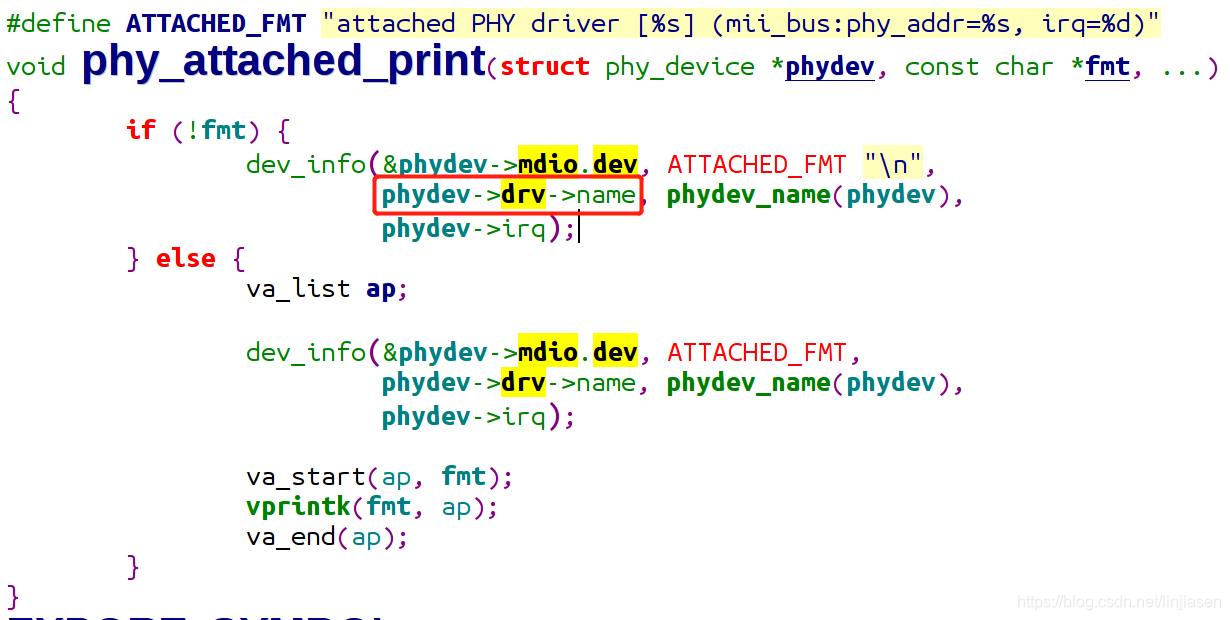

对应的C代码，函数phy_attached_print，从上下文分析phydev肯定不是空的，那么phy->drv的嫌疑就比较大了，至于是不是phy->drv为NULL，可以通过分析偏移确定。

3、gdb确认偏移

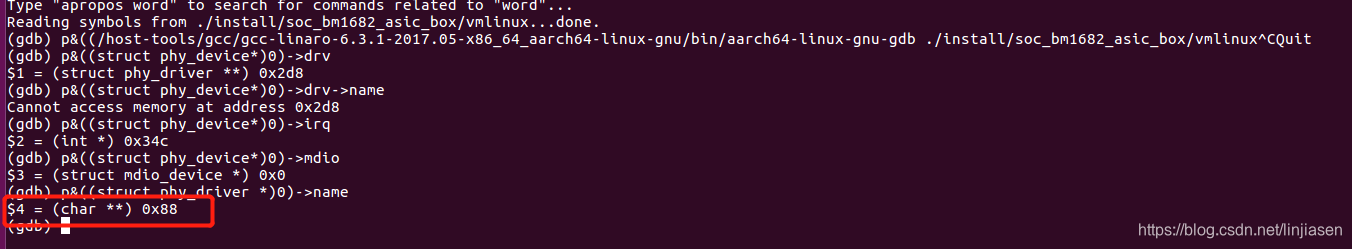

使用GDB工具print一下phydev->drv->name，看到name对应的偏移就是0x88，可以确认phy->drv是NULL
在这里插入图片描述
4、分析流程
看了看日志上下文也没有什么异常，为什么phydev→drv会为NULL，下面是net phy的driver的流程，可以看到

只要get_phy_id从reg获取的phy_id和调用 phy_drivers_register 注册的driver中的phy_id不匹配，换句话说就是reg中读取的phy_id没有对应的驱动注册，那么phy_attached_print就会Oops

(眨眼)net phy的流程如下

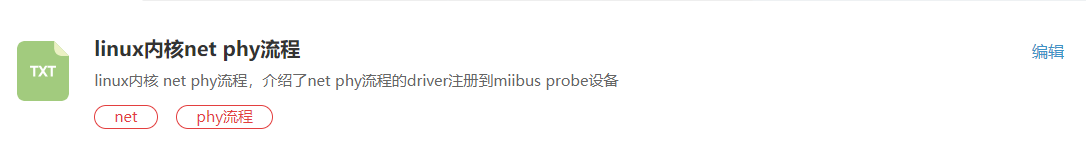

优快云上传附件非常不方便，见我的下载里面
在这里插入图片描述

5、打桩复现

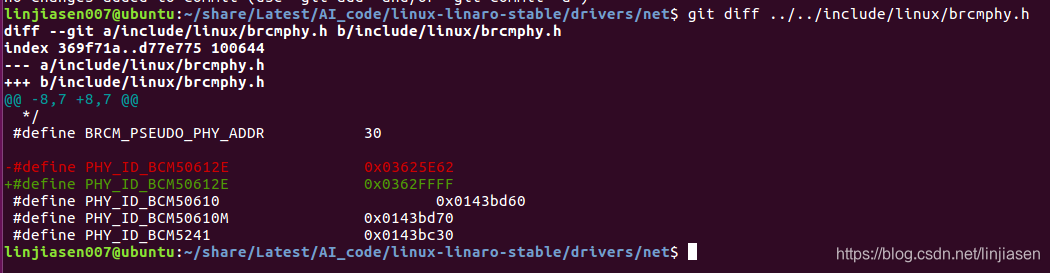

既然流程分析清楚了，我们把broadcom BCM50612E phy_driver的phyid改成一个不合法的值，人为制造reg获取的phy_id和调用 phy_drivers_register 注册的driver中的phy_id不匹配的场景（从寄存器获取的phyid非法不好构造，但是我们可以修改代码中期望的phyid，只要两者不同就可以了）。

果然Oops了，并且Oops的地址和call trace的打印和前面的一致。说明某种情况下，比如收到干扰或者链路linkdown，如果从寄存器读取的phyid和代码中的phyid不匹配，就会出现Oops
在这里插入图片描述
6、kernel主线怎么修复？

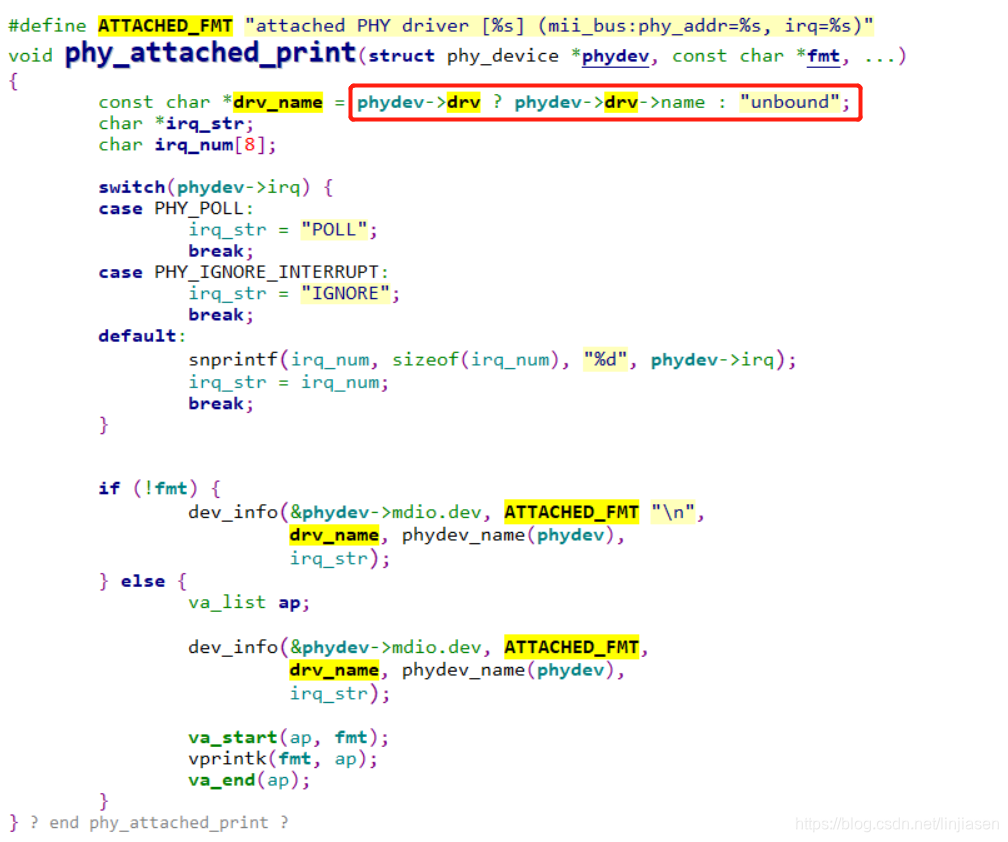

既然这么明显一个bug，其他人应该早就遇到了，看了下最新的内核代码，果然这个bug已经修复了，修复方法竟然是判NULL，而不是reg获取的phy_id和调用 phy_drivers_register 注册的driver中的phy_id不匹配认为probe失败

内核的patch如下

patch 1、修复空指针

https://lore.kernel.org/patchwork/patch/824257/

patch 2、删除deadcode

https://lore.kernel.org/patchwork/patch/825029/
