【90】RootPort的completion timeout为什么不能阻止CPU发生MCE

PCIe split transaction协议

    在解释completion timeout机制前，我们首先说一下PCIe split transaction协议是什么，以及为什么PCIe要选择split transaction？

    Split transaction协议是从PCI-X总线的引入的一个重要特性，该传输协议替代了PCI总线的delayed 数据传输方式，提高了Non-Posted transaction的传输效率。

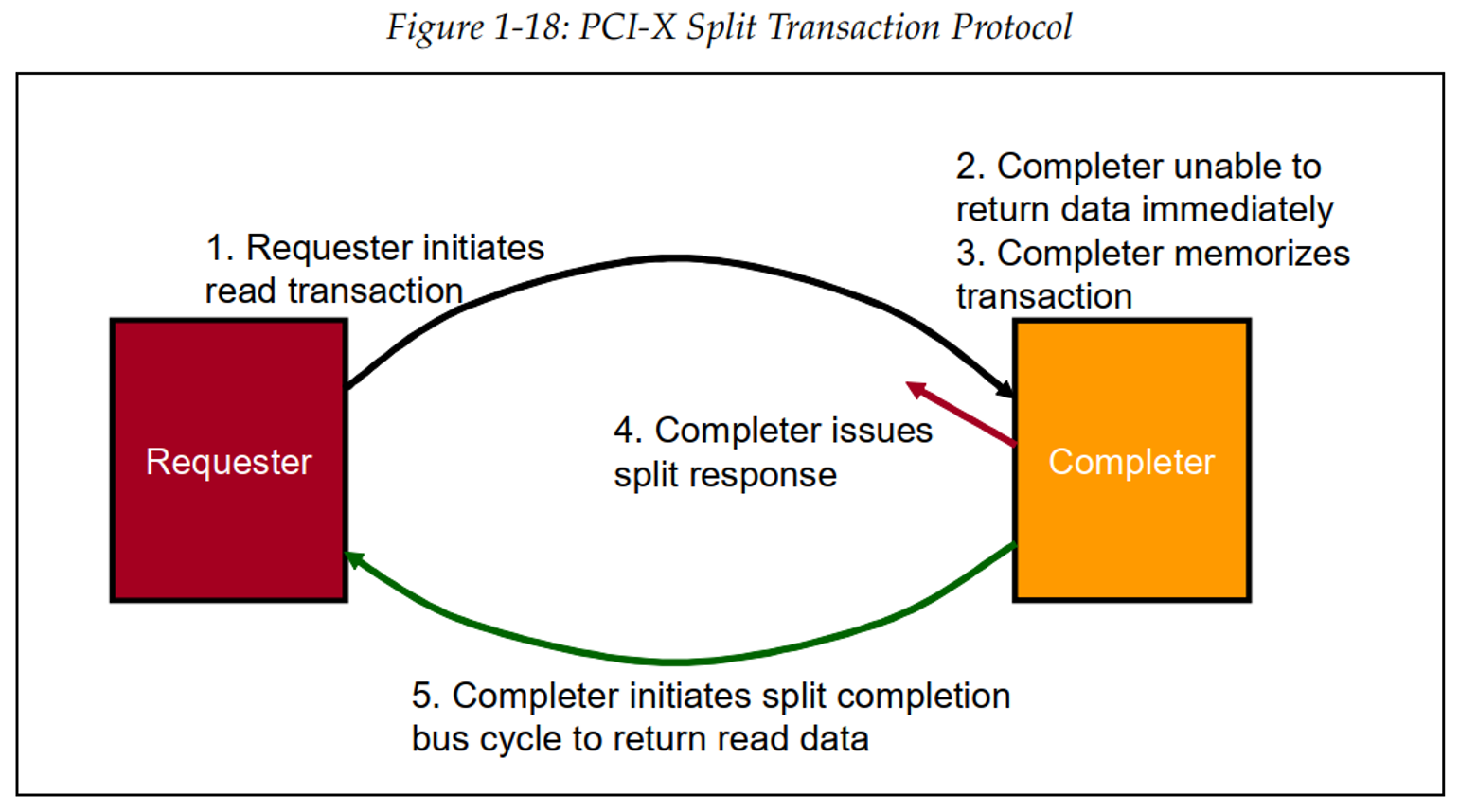

Split transaction交互过程，如果上图所示：

1. requester 发起一个read transaction。

2. read请求到达completer，但是completer不能马上返回data（completer需要准备对应的数据）。

3. completer会记住这个transaction（address、transaction type、byte count、requester ID等）。

4. completer 返回split的response（ACK或者NCK），此时对PCI-X总线而言， requester可以结束整个read request的bus cycle，其他的request可以继续占用总线了。

5. completer准备好数据后，重新申请总线，初始化一个split completion bus cycle并使用split completion返回数据。

6. requester收到completion with data，整个read request完成。

    相对PCI而言，PCI-X这种completer准备好数据后，主动发起split completion的方式类似write bus cycle。在两个bus transaction（read request和split completion transaction直接）之间，bus可以被其他的transaction利用，这种处理方式有效提高了PCI-X总线的使用效率。PCIe总线继承了PCI-X的这种 splittransaction。

    根据PCI Express System Architecture的数据，相对PCI的50%-60%的传输效率，这种split的方式可以把PCI-X传输效率提高到85%。

Completion timeout机制

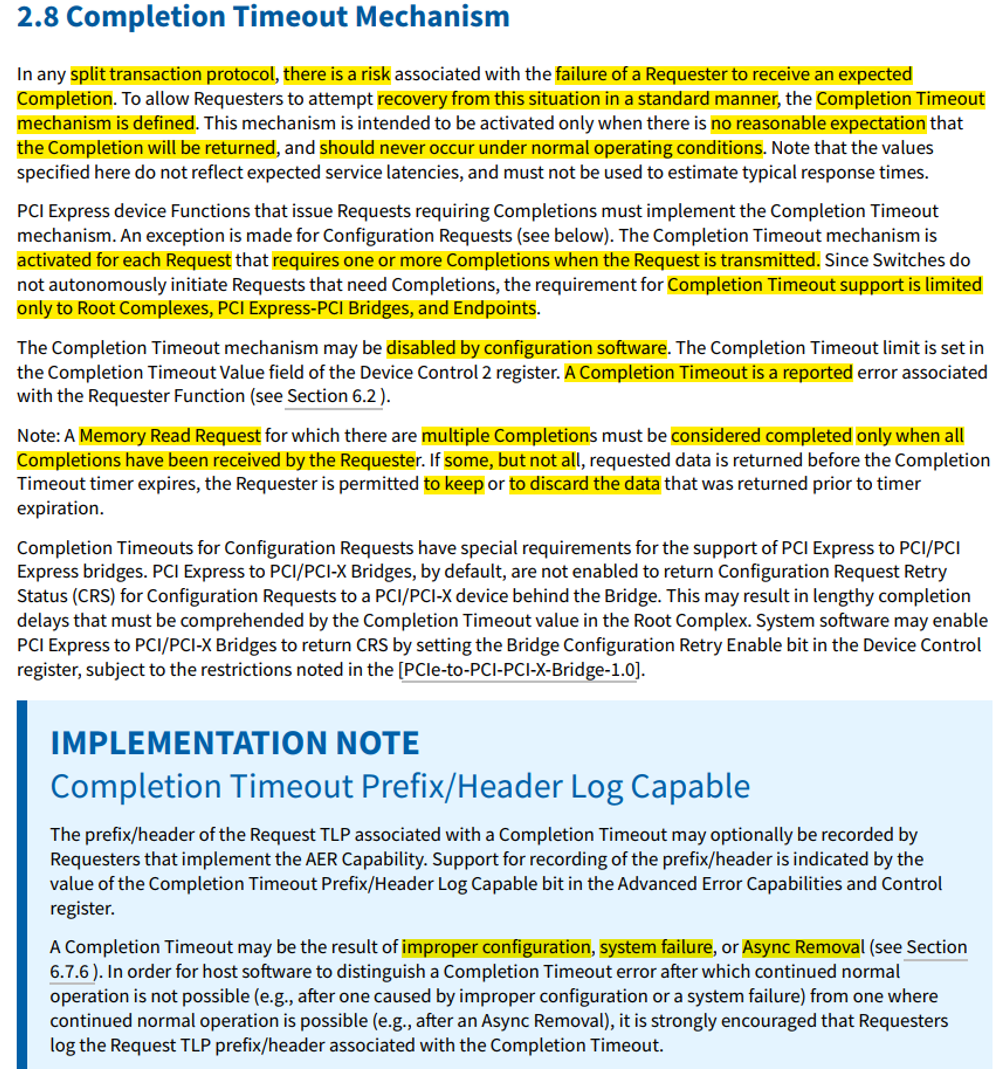

    Split transaction带来效率提升的好处，也带来了风险：requester可能无法接收到期望的completion（可能是completion被错误地路由到别的地方导致requester永远不能收到completion，也可能是completer返回completion比较慢，或者requester和completer之间链路的问题导致超过了requester的等待时间，completion都没有返回到requester）。当这种情况发生时，为了让requester有一个恢复机制，就定义了completion timeout机制。

    针对completion timeout机制，协议规定如下：

（1）具备发出需要completion的request（Non-Posted request）能力的PCIe设备，必现要实现completion timeout机制。

    由于switch不会主动发出需要completion的请求（即switch不会主动发起non posted请求），因此，completion timeout机制仅仅适用于RC、PCIe-PCI bridge和endpoint。

（2）Configuration software可以disable掉completion timeout机制。Completion timeout的大小可以通过Device ctrl 2 寄存器的completion timeout value字段设置。Completion timeout通过requester来报错，也就说了completion timeout的错误是requester发出的。

（3）对于memory read request，可能需要多个completion，只有当requester收到了所有的completion后才认为request完成了。如果在completion timeout前，requester只收到了部分但不是全部的completion，requester可以保存或者丢弃completiontimeout前接收到的数据。

Completion timeout相关的reg

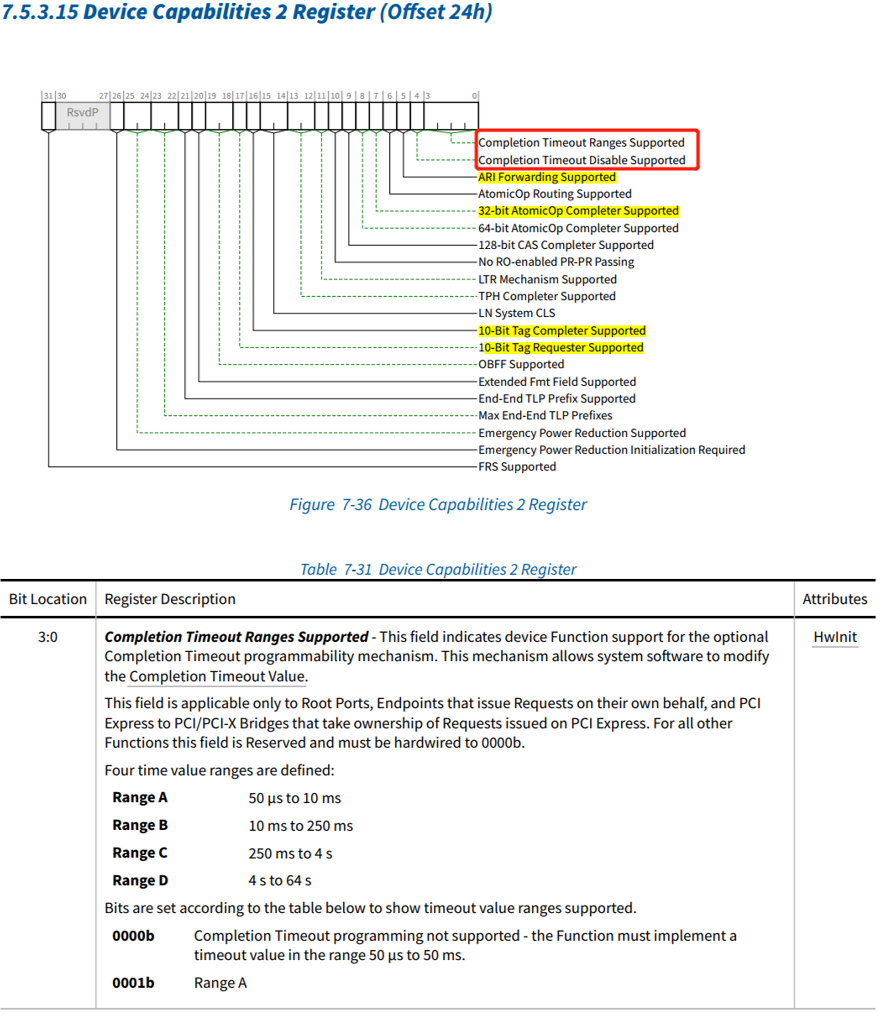

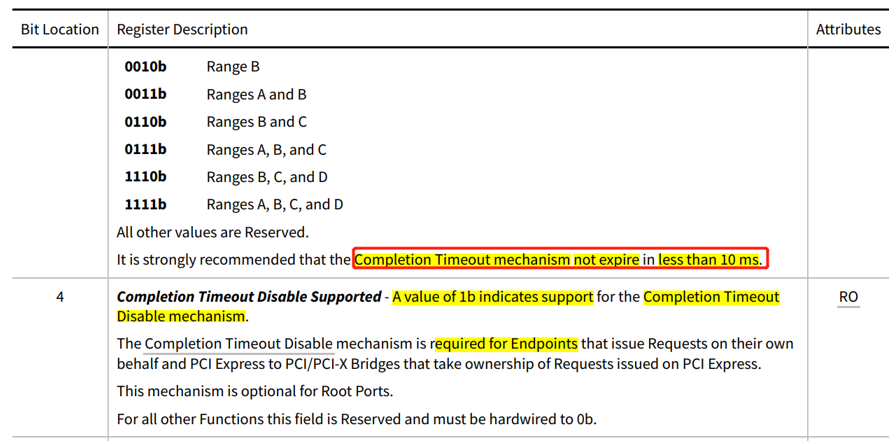

    Device capabilities 2 reg 的bit[3:0] Completion Timeout Ranges Supported，这个字段规定device function支持的completion timeout value。值得注意的是It is strongly recommended that theCompletion Timeout mechanism not expire in less than 10 ms，也就说Range A 50us to 10ms的这个Range是不被推荐的。

    Device capabilities 2 reg 的bit[4] Completion Timeout Disable Supported字段显示是否支持disable completion timeou机制。

    对于RootPort来说，Completion Timeout Disable Supported是可选的。

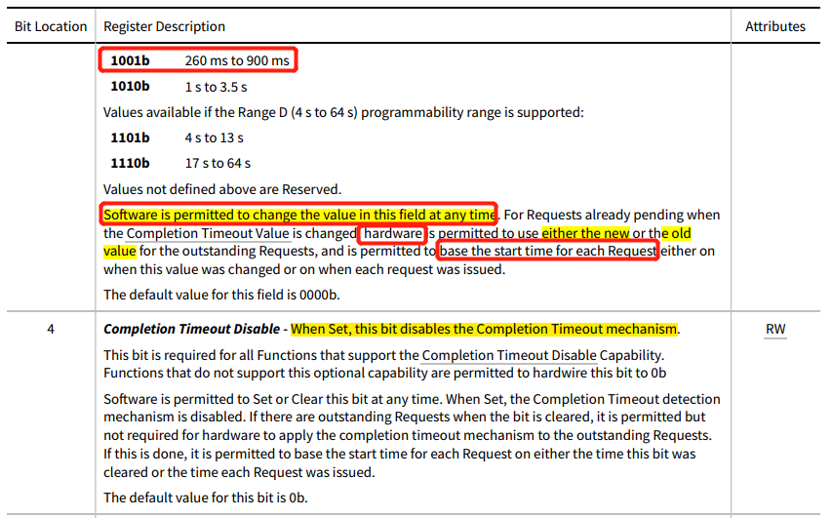

    Device control 2 reg 的bit[3:0] Completion Timeout Value，这个字段规定device function等待completion的时间。该字段必须是Devicecapabilities 2 reg 的bit[3:0] Completion Timeout Ranges Supported的range。

    Software可以在任何时候改变completion timeout value字段。如果在completion timeout字段被修改时，还有pending的request，对于outstanding的request，hardware可以使用新的或者旧的completion timeout value。hardware计算completion超时的起始时间可以从completion timeout value被修改的时间点算，也可以从request发出的时间点算。

    值得注意的是Spec再一次强调：It is strongly recommended that the Completion Timeout mechanism not expire inless than 10 ms。

    Device control 2 reg 的bit4 Completion Timeout Disable用来disable completion timeout机制（必须要Device capabilities 2 reg 的bit[4] Completion Timeout Disable Supported字段为1b时，才能设置该bit）。

Completion timeout产生的场景

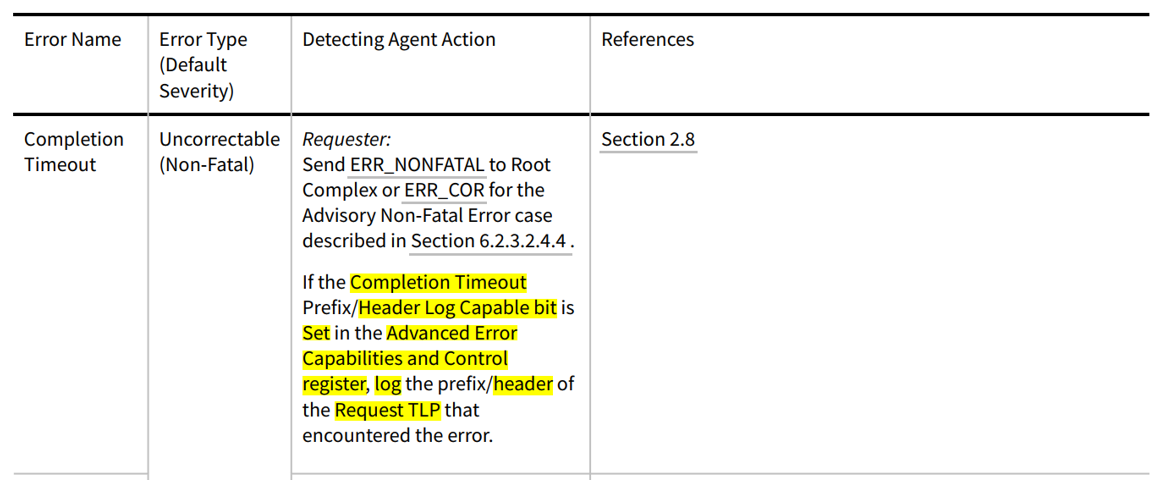

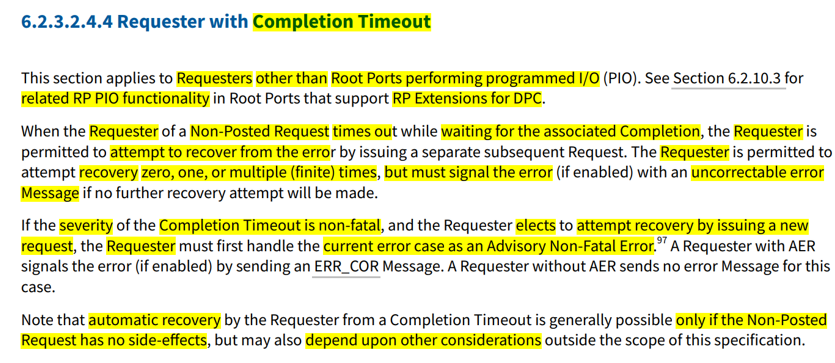

    当requester发出Non-Posted request，并且直到requester的completion timeout超时，requester都没有收到对应的completion。那么，允许requester通过发出新的请求来recover这个错误。允许requester尝试恢复0次，1次或者多次，但是次数必须是有限的。如果没有后续的recovery动作，requester必须通过uncorrectable error message来标识错误。

    如果completion timeout的severity是non-fatal的，并且requester 选择了通过发送一个新的请求尝试recovery，requester必须首先把当前的错误当做Avisroy Non-Fatal的错误处理。支持AER的requester通过发送ERR_CORmessage来标识这个错误。

常见的CPU的Completion timeout value

CPU型号	Code name	Cap: Completion Timeout Ranges Supported	Ctrl: Completion Timeout Value
11th Gen Intel(R) Core(TM) i7-11700K	Rocket Lake	ABC	50us-50ms
12th Gen Intel(R) Core(TM) i5-12600K	Alder Lake	ABC	50us to 50ms
Intel(R) Xeon(R) Silver 4309Y	Ice Lake	ABC	260ms-900ms
Intel(R) Xeon(R) Gold 6130	Sky lake	BCD	260ms-900ms
Intel(R) Xeon(R) Gold 6430	Sapphire Rapids	ABC	260ms to 900ms
AMD Ryzen 7 5700G		ABCD	65ms-210ms

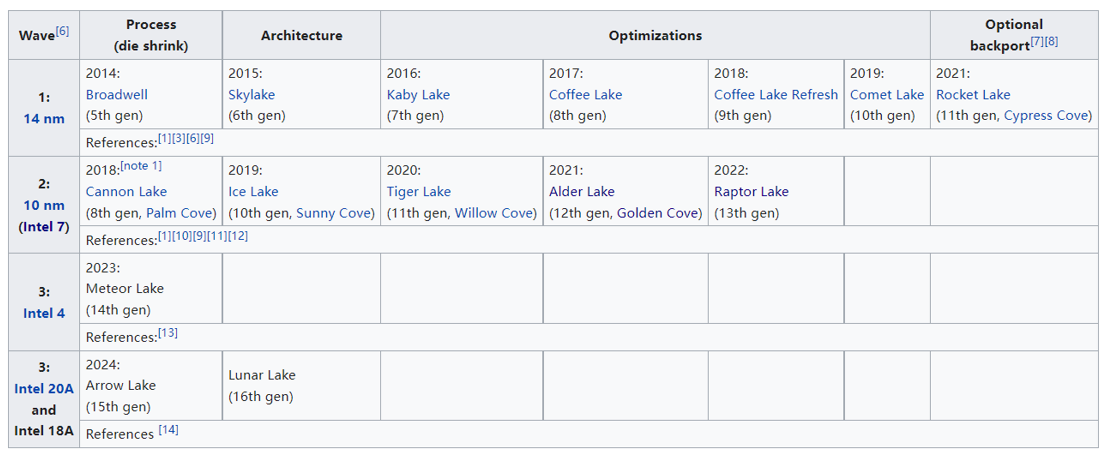

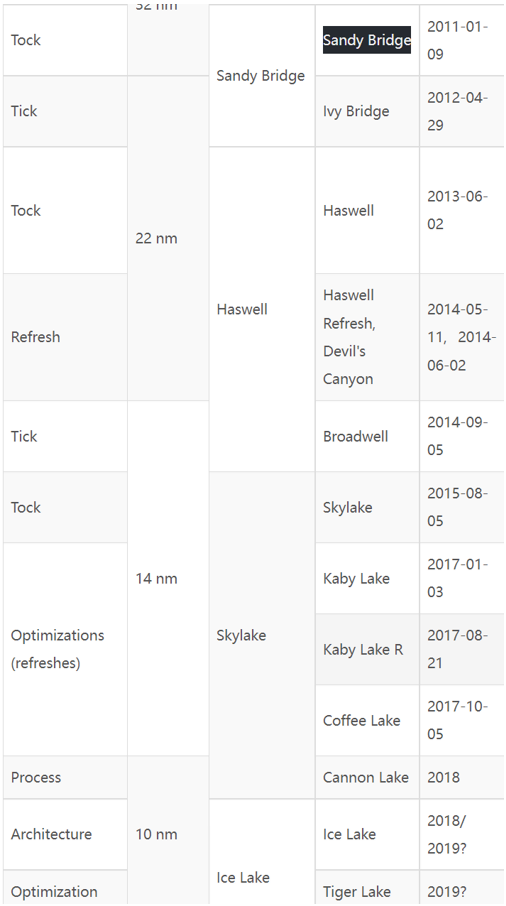

    PCIe spec强烈推荐completion timeout的时间不要少于10ms。按照经验，intel CPU一般会设置在65ms-210ms（sandy bridge）或者下一档次260ms-900ms（Ivy bridge及其之后的微架构）。

Intel CPU的架构和timer

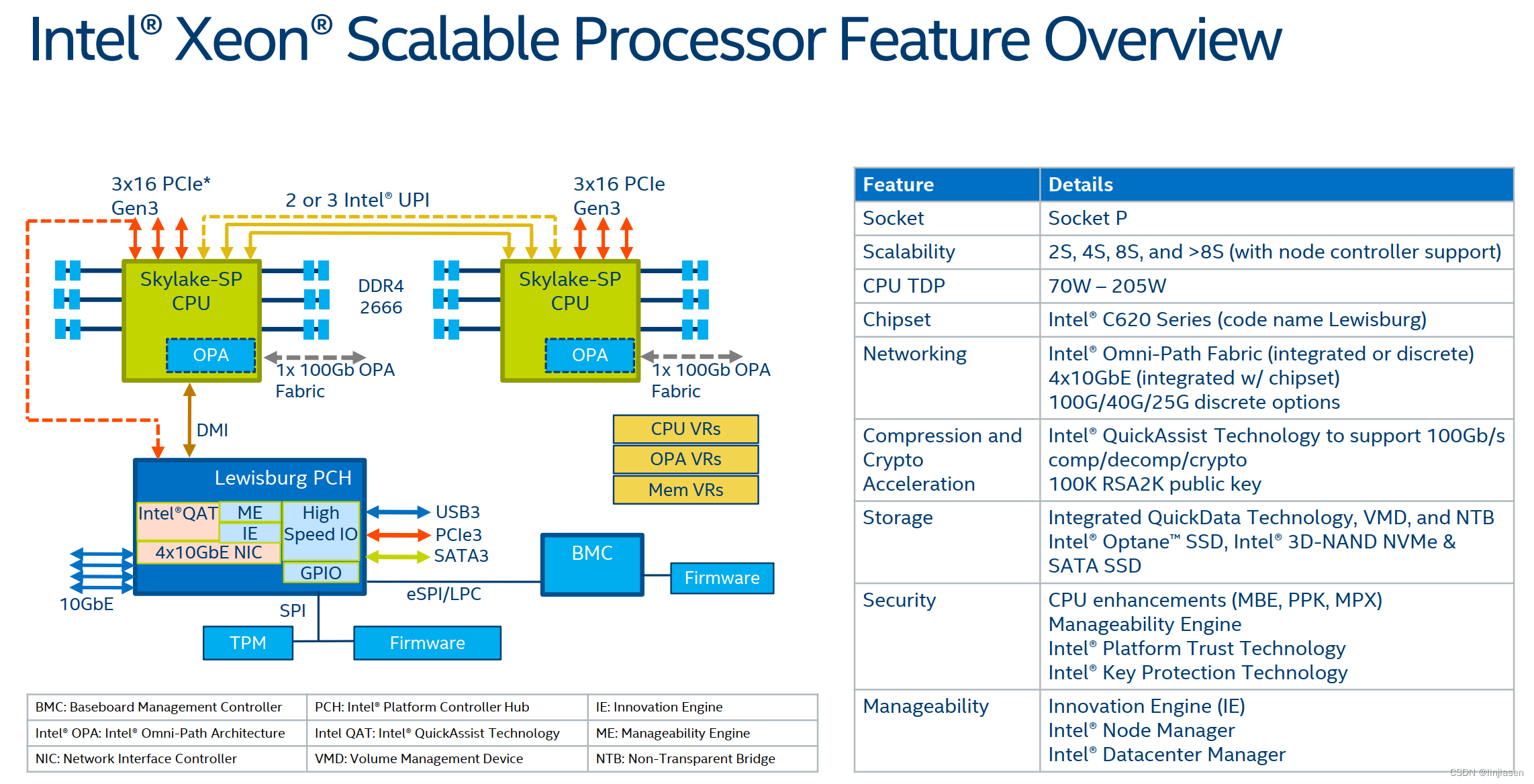

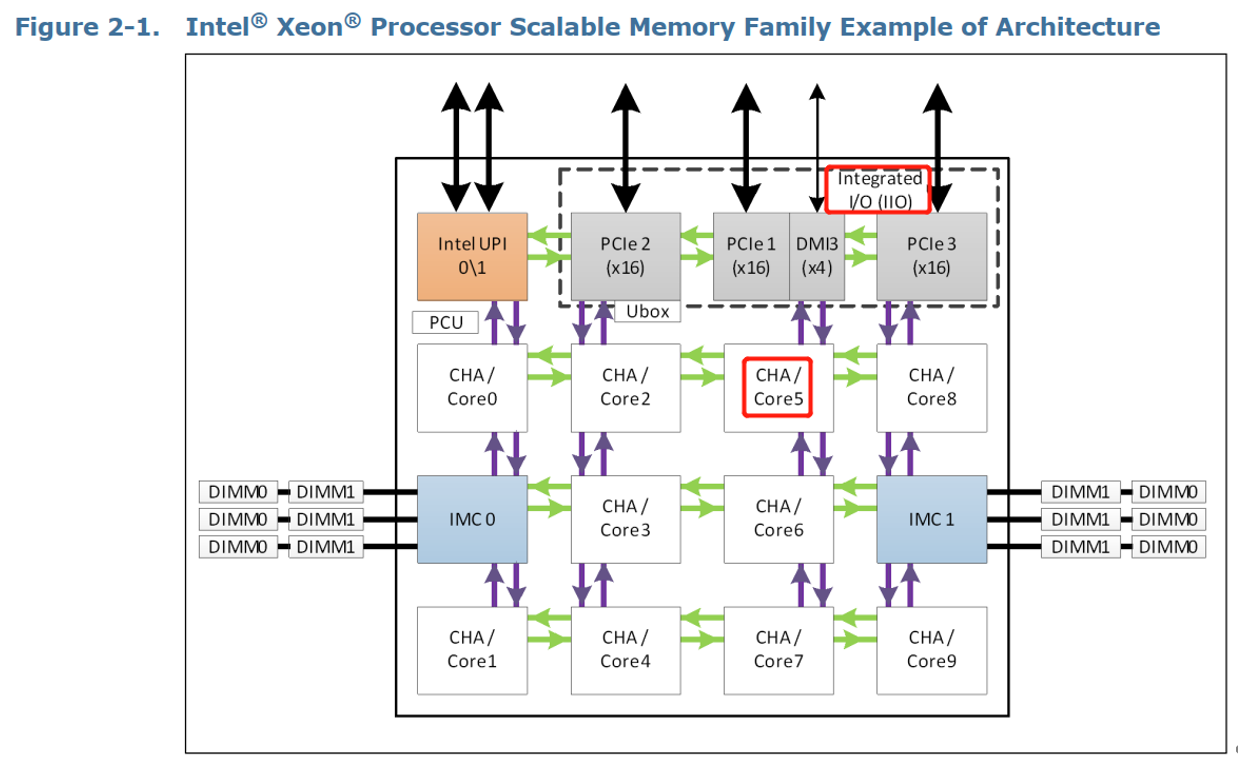

    intel CPU不同代的CPU微架构改变很大，下面是sky lake的CPU架构。

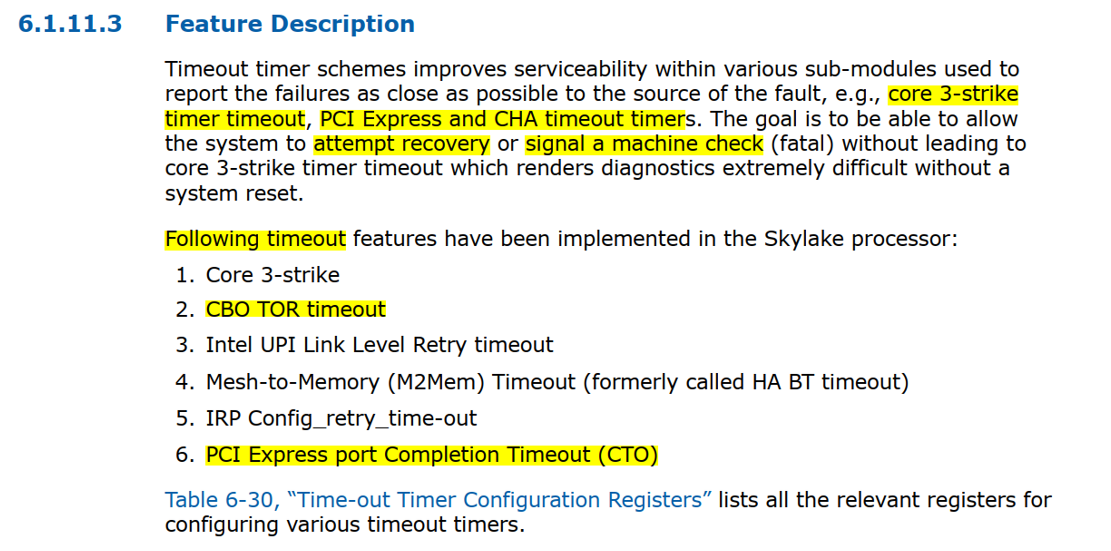

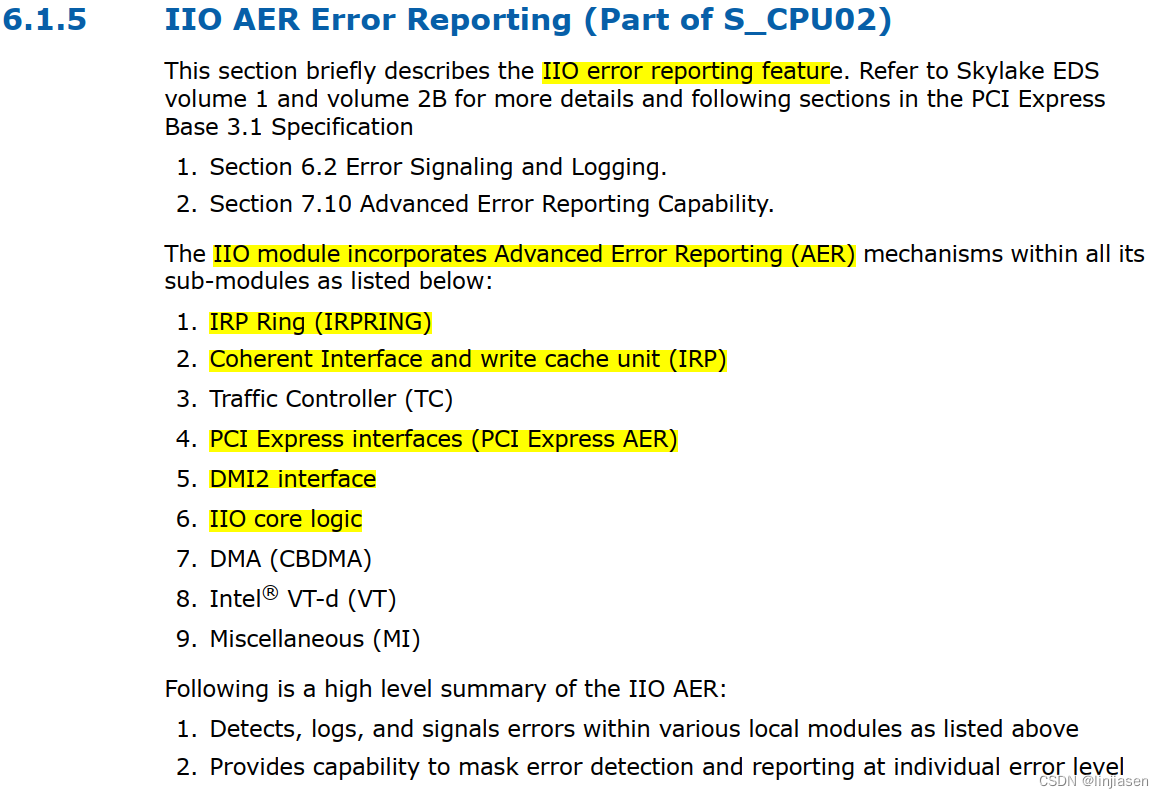

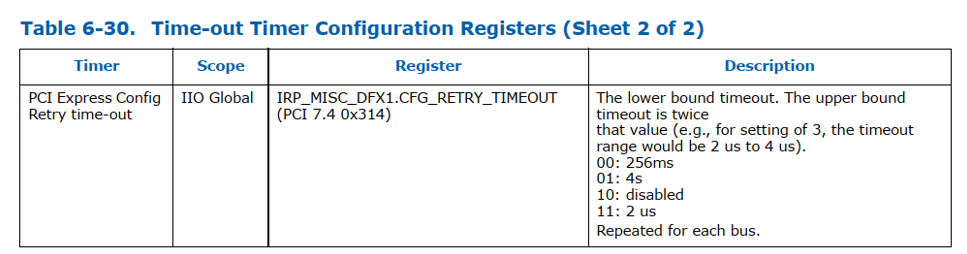

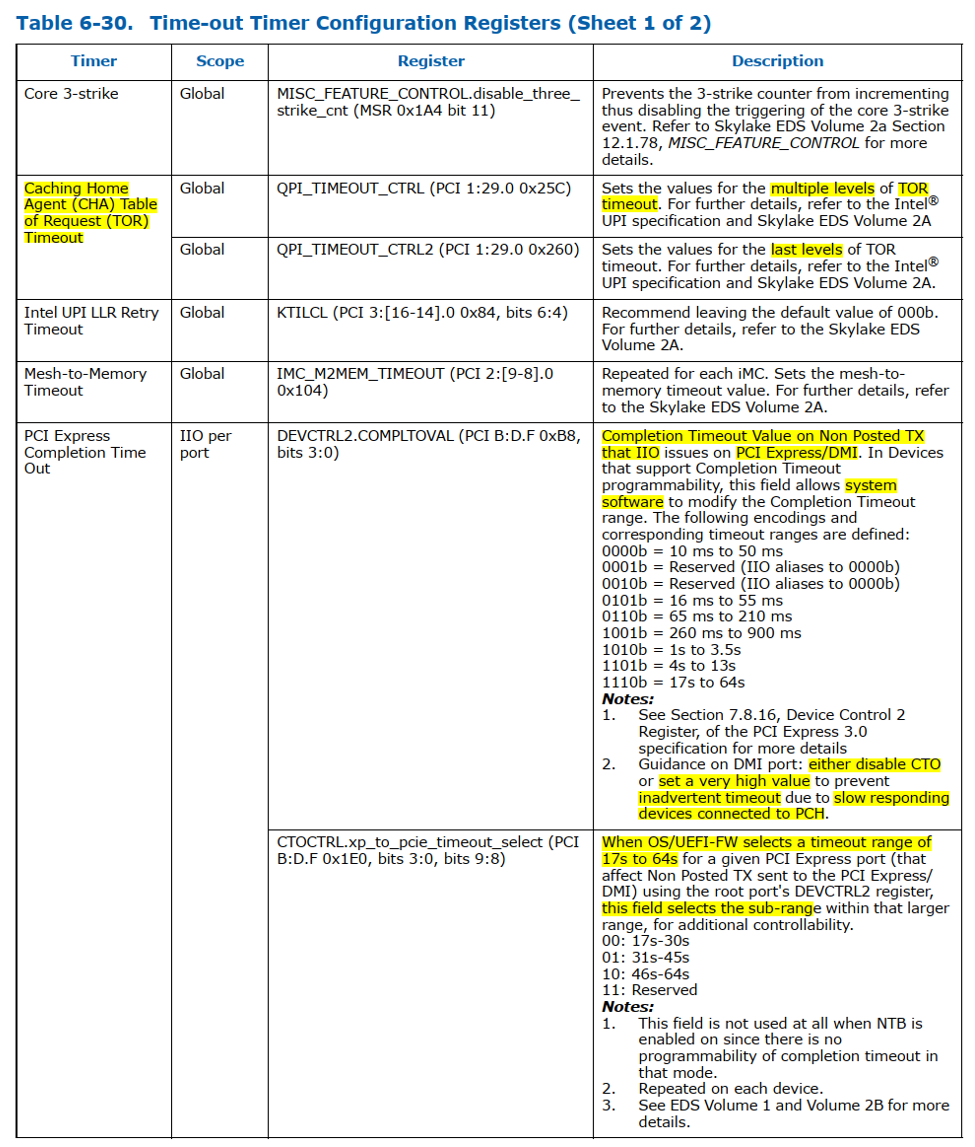

    在sky lake CPU中有非常多的timer（见下图table6-30），每个timer对应不同sub-modules的超时时间。其中一个sub-moudule叫做IIO，PCIe错误仅仅是IIO中的一种错误，RootPort的completion timeout只是PCIe错误中的，IIO后面还有一个Cbo的TOR timeout和Core的3-strike。如果CPU的RAS是银河系的话，RootPort的completion timeout只是地球，仅仅是CPU RAS中的沧海一粟。

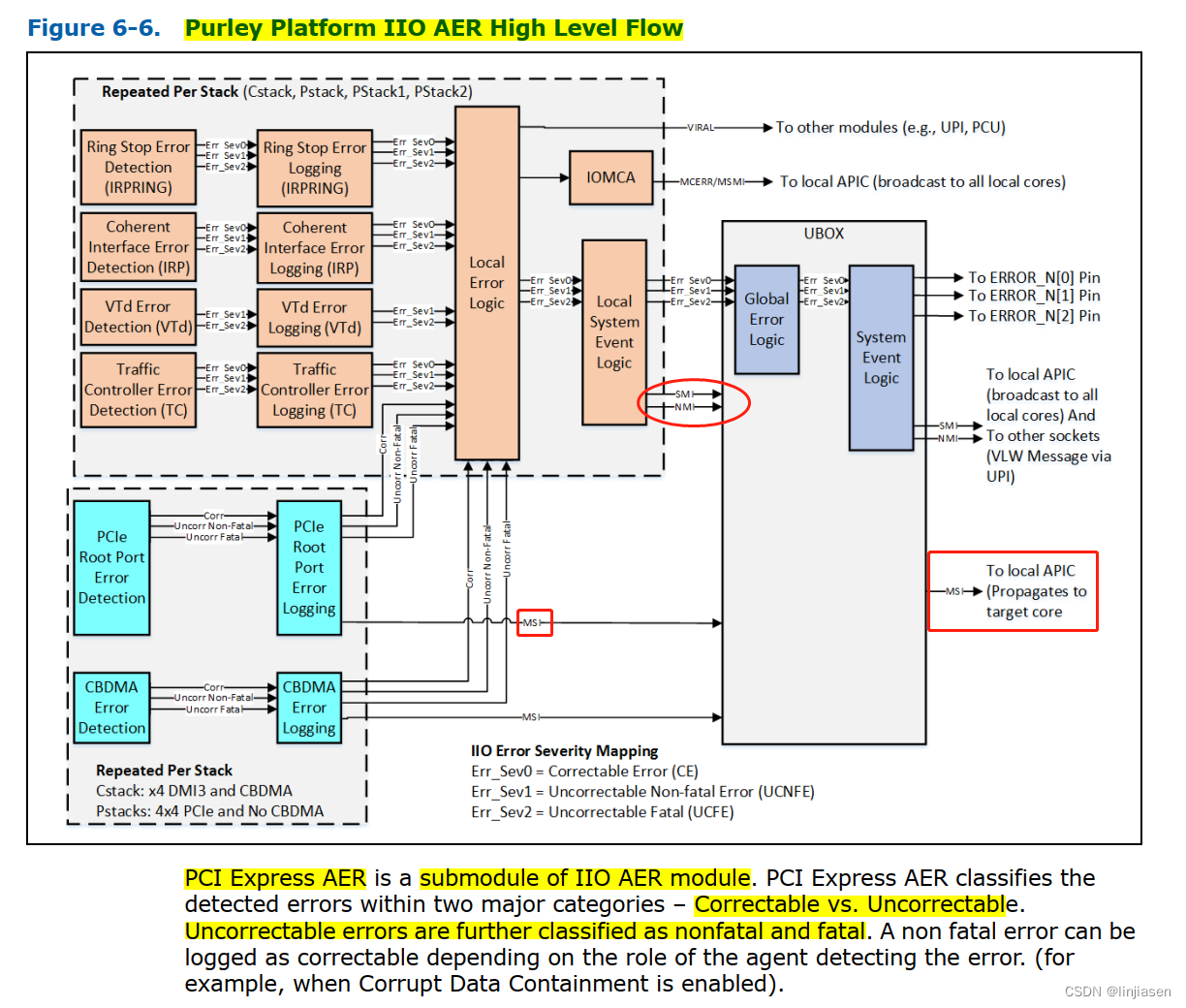

    下图是purley 平台IIO错误分类

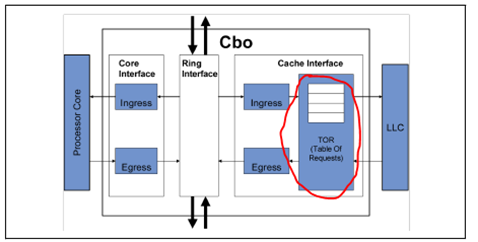

    sky lake CPU中有个CHA（caching home agent）模块，该模块内有个Cbo的模块，在CBo内部有个TOR的模块，其全称是 table of request，TOR用来track pending CBo transaction。sky lake CPU的MCE的一种叫做TOR timeout就是说这个模块中的transaction超时了。

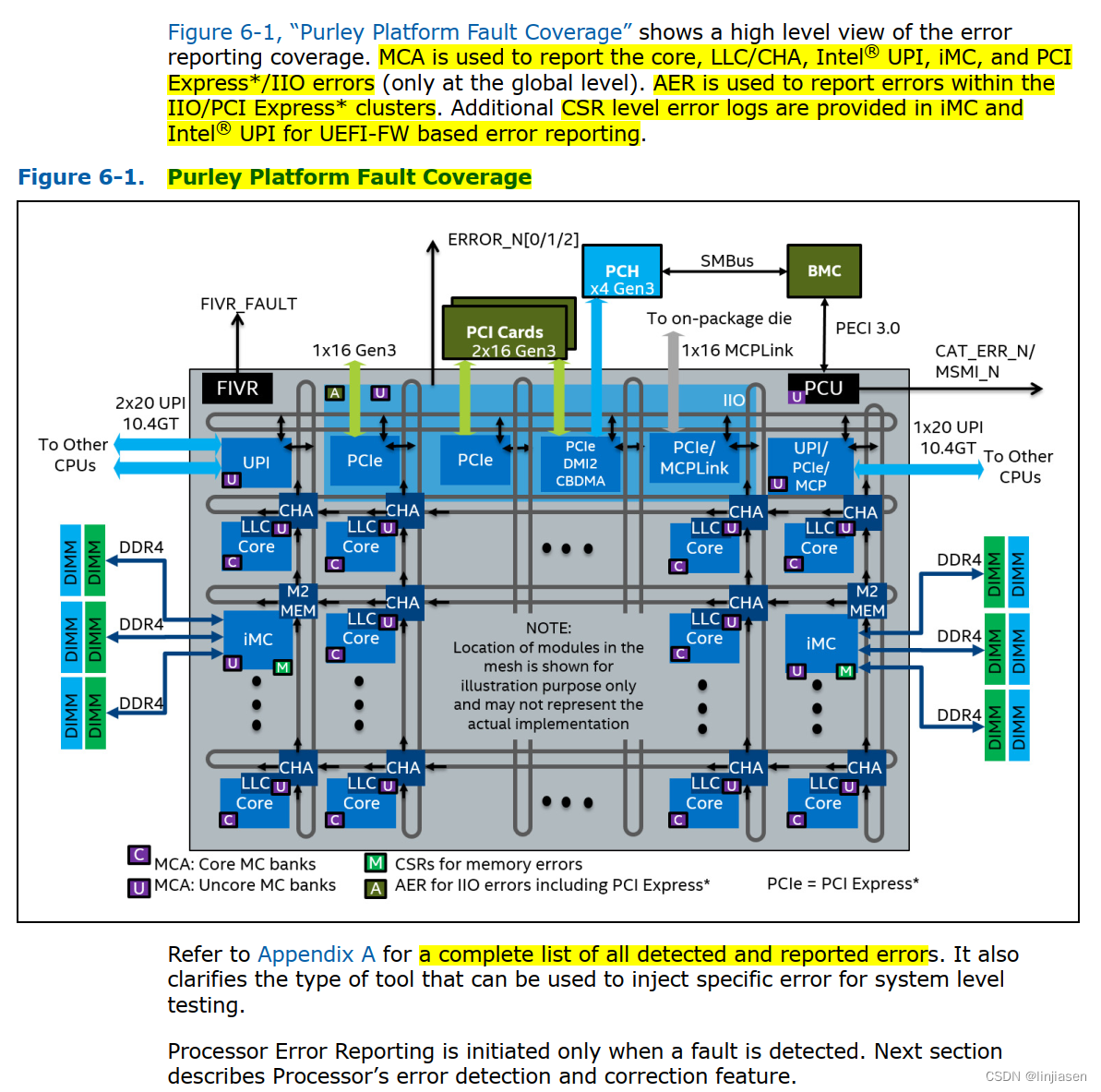

Purley platform fault coverage

    由于CPU内部每个timer计算超时的起始时间点不同，CPU操作都是流水线的，再加上PCIe是spilt transaction协议，不用等上一笔request返回completion，只需要completer返回ACK或者NCK，CPU（requester）就可以发起下一笔请求，并且Non post、post、completion之间是有order要求的，这样会导致大量的transaction的累积效应和反压。因此，尽管Root Port的completion timeout的超时时间（通常都是几百毫秒级别的）小于MCE的时间（通常都是秒级别的）。在外设异常的场景，completion timeout仍然无法保证CPU访问外设时不出现MCE。

    如果RootPort出现completion timeout的错误，应该去读header log reg或者抓trace，来看看是否是访问外设导致的，如果是访问外设导致，则需要分析是RootPort的completion timeout value设置不合理，还是switch 路由问题，或者外设响应缓慢。如果不做分析，也不管CPU架构和其他的几个timer的大小，贸然把RootPort的completion timeout改大。当外设异常时，可能会掩盖RootPort的completion timeout错误，但是这种做法可能会导致TOR timeout或者3-strike。
