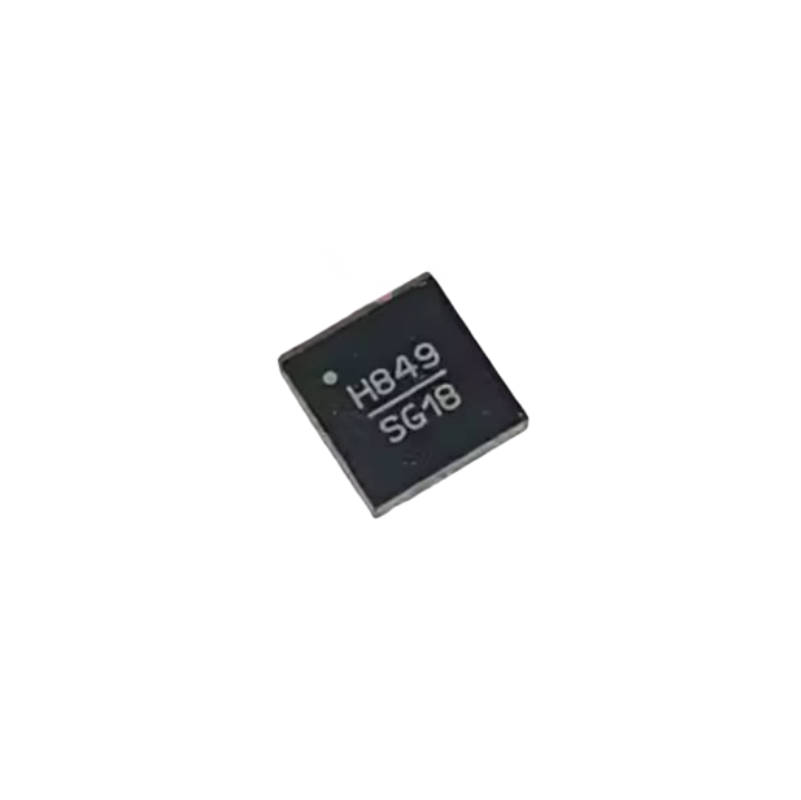

HMC849LP4C

内容介绍：
今天我要向大家介绍的是 Hittite/ADI 的一款 DC - 6 GHz 高隔离 SPDT 非反射开——HMC849LP4C。它采用低成本无引线表面贴装封装。该开关非常适合蜂窝/WiMAX/4G 基础设施应用，具有高达 60 dB 的隔离度、0.8 dB 的低插入损耗和 +52 dBm 输入 IP3。在 5 - 6 GHz WiMAX 频段内，功率处理能力非常出色，该开关提供 +31 dBm 的 P1dB 压缩点。片内电路允许在极低的直流电流下进行 0/+3V 或 0/+5V 的单正电压控制。

主要特征：
频率范围： DC - 6 GHz
插入损耗： 0.8 dB (典型值)
隔离度： 60 dB (典型值)
回波损耗： 17 dB (开启状态), 15 dB (关闭状态)
输入功率 (1 dB 压缩点): +31 dBm
输入三阶截获点 (IP3): +52 dBm

应用领域：
HMC849LP4C 由于其优异的性能，在多个无线通信领域得到广泛应用，包括无线基站、车载系统、移动电子设备等领域。

相关型号：
HMC849ALP4CETR
HMC849ALP4CE
EV1HMC849ALP4C
