CHA7060-QAB是一款5.6-8.5GHz 两级单片 GaN 高功率放大器

CHA7060-QAB：5.6 - 8.5GHz GaN高功率放大器

原创于 2025-07-30 14:41:56 发布 · 300 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#CHA7060-QAB #放大器 #功率放大器

CHA7060-QAB

频率范围： 5.6-8.5GHz
线性增益： 30dB
饱和输出功率： 41dBm (5dB 增益压缩)
效率： 40% (41dBm 平均输出功率)
EVM： -33dB (34dBm 平均输出功率，56MHz 调制带宽，4QAM)

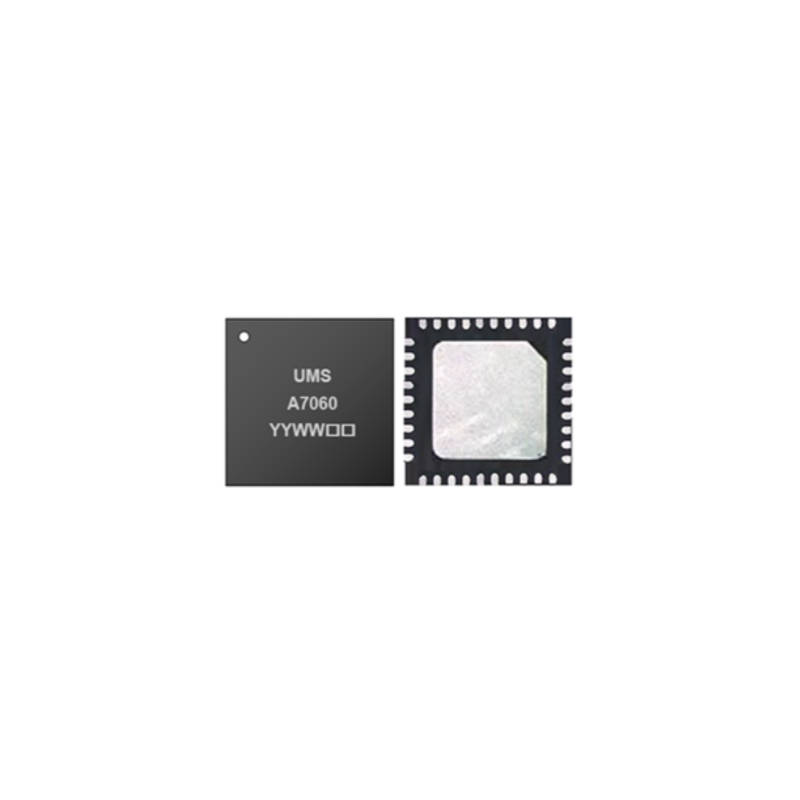

封装： 38 针脚 QFN 6x6mm
ESD 保护：输入和输出端都集成 ESD 保护

CHA7060-QAB 采用了 GaN-on-SiC HEMT 技术，如同披上了一层坚固的铠甲，使其能够在恶劣的环境下依然保持稳定的性能。同时，它还拥有着优雅的“身姿”——38 针脚 QFN 6x6mm 封装，方便工程师们将其融入各种电路设计中。
