选型手册：X 波段高功率放大器—CHA7115-99F

CHA7115-99F

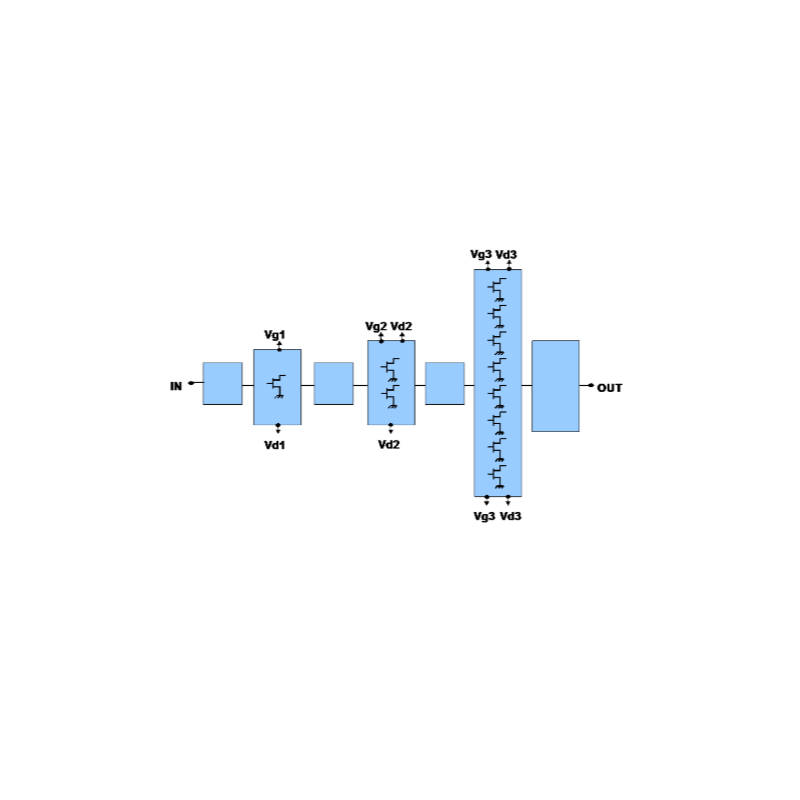

          CHA7115-99F是一款专为 X 波段应用而设计的单片三级 GaAs 高功率放大器。该高功率放大器 (HPA) 典型输出功率为 8W，在 4dBcomp 时功率附加效率为 36%，并且在失配负载下具有高稳定性。采用 0.25µm 功率 pHEMT 工艺制造，包括穿过基板的通孔和空气桥。

0.25µm Power pHEMT 技术
频率范围： 8.5 - 11.5GHz
输出功率： 39dBm @ 4dB 压缩点
高线性增益： > 27dB
高 PAE: 37% @ 4dB 压缩点
静态偏置点： Vd = 8V, Id = 2.2A
芯片尺寸： 4.59 x 3.31 x 0.07mm
