今天介绍图像的几何操作实践（3）——图像配准。本内容参考自《实用MATLAB图像和视频处理》第7章。

• 对于matlab2021的安装，可以参考公众号【CV之道】的文章：【matlab安装】手把手图文并茂安装matlab2021（win10版）

1、图像配准（Image Registration）

图像配准是指对同一场景的两幅或多幅图像对齐的过程。首先，各个输入图像都与一幅基准图像比较。然后，对输入图像使用一个空间变换以将它与基准图像对齐。这里的关键步骤是确定将图像对齐的空间变换参数。

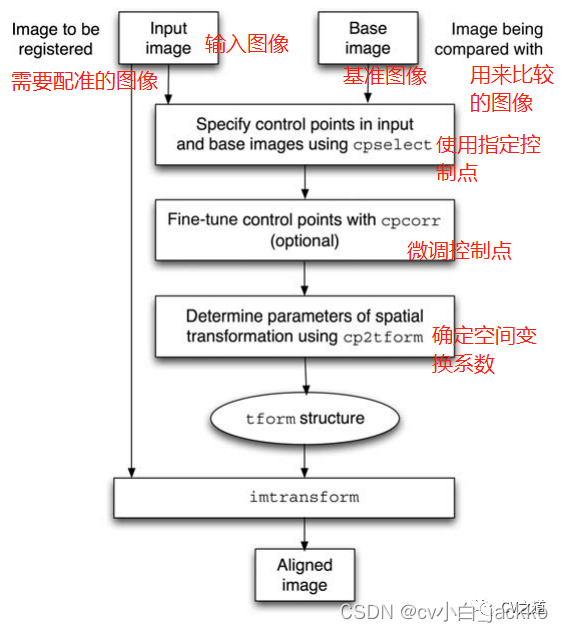

使用MATLAB和图像处理工具包进行图像配准的流程如下：

2、实践

2.1 使用cpselect打开基准图像和未配准的图像

% 图像配准
base = imread('klcc_a.png');
unregistered = imread('klcc_b.png');
% 打开控制点选择工具
cpselect(unregistered, base)

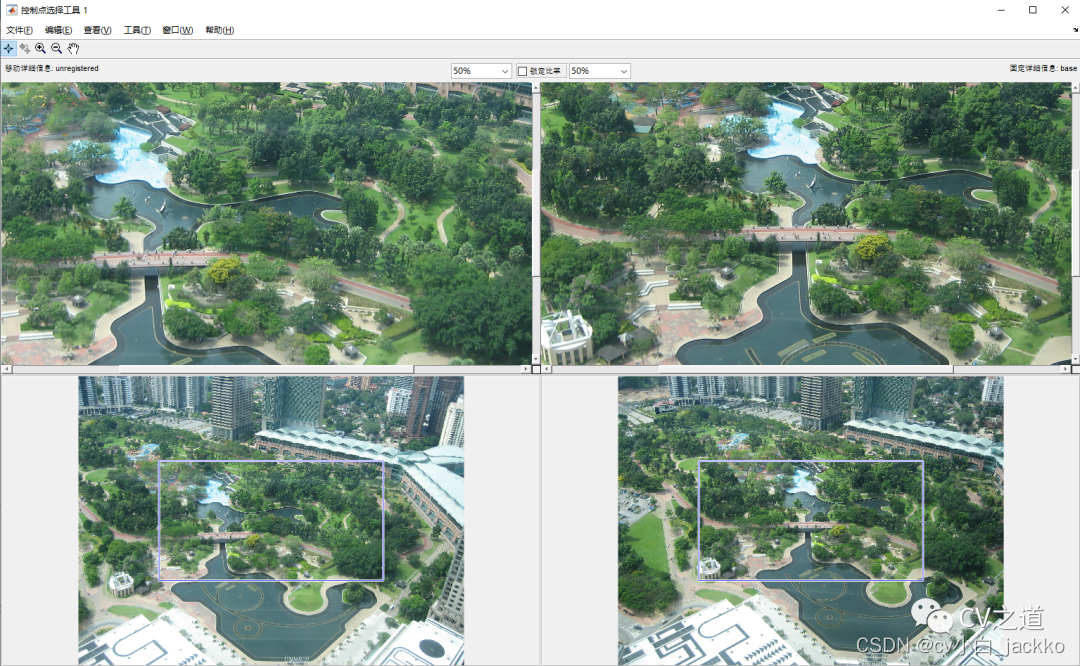

这时候出现的界面如下所示：

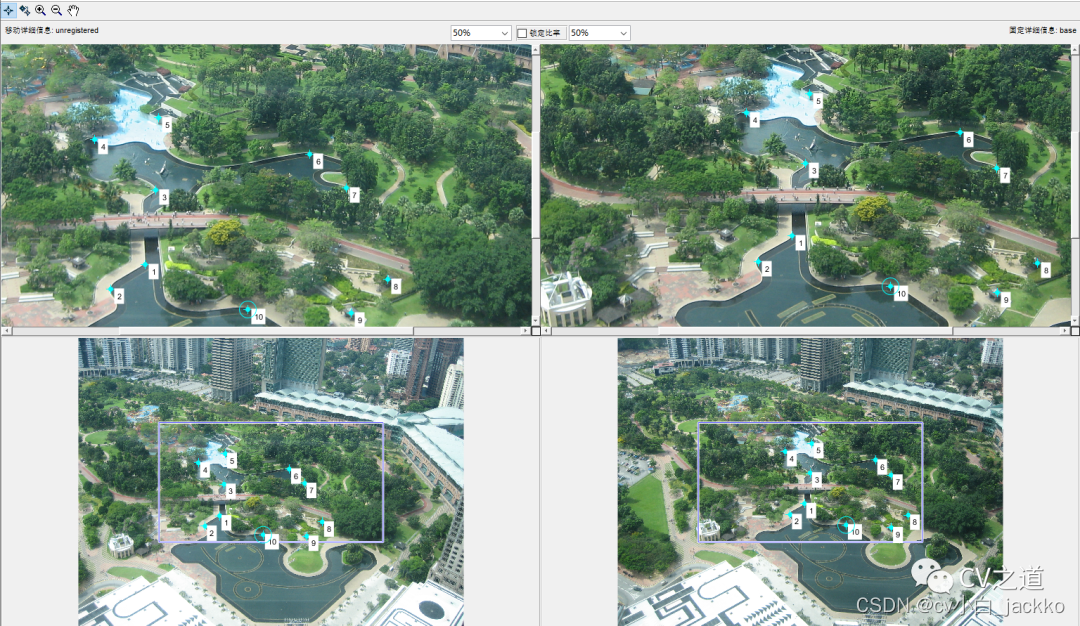

2.2 在图中选择10个控制点，注意流程是每在左图选择一个点时，都需要在右图对应位置选择一个点，以此实现匹配。如下图：

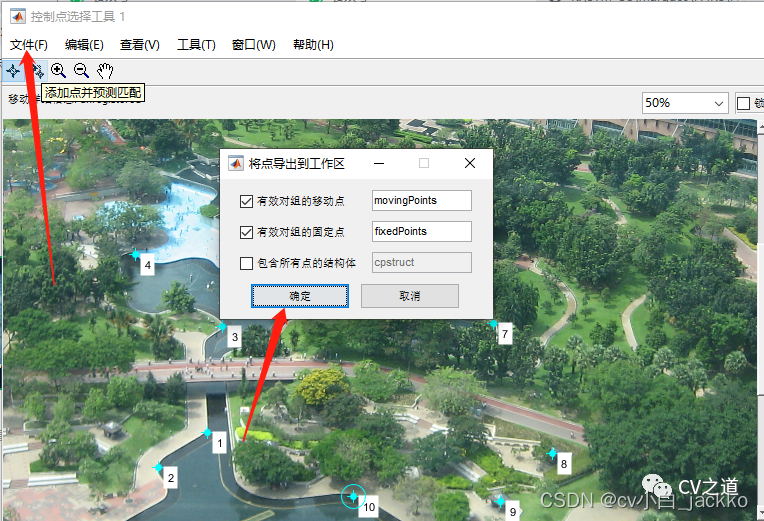

2.3 在界面的菜单选项中点击“文件–>将点导出到工作区”，来保存控制点

我们可以在工作区看到我们选择的控制点，接着，我们可以使用cpcorr进行微调控制点，也可以不微调。

2.4 使用cp2tform来确定空间变换的系数，并进行变换

% 选择变换类型
mytform = cp2tform(movingPoints, fixedPoints, 'nonreflective similarity')
% 进行变换
Imfo = imfinfo('klcc_a.png')
registered = imtransform(unregistered, mytform, 'XData', [1 Imfo.Width], 'YData', [1 Imfo.Height]);

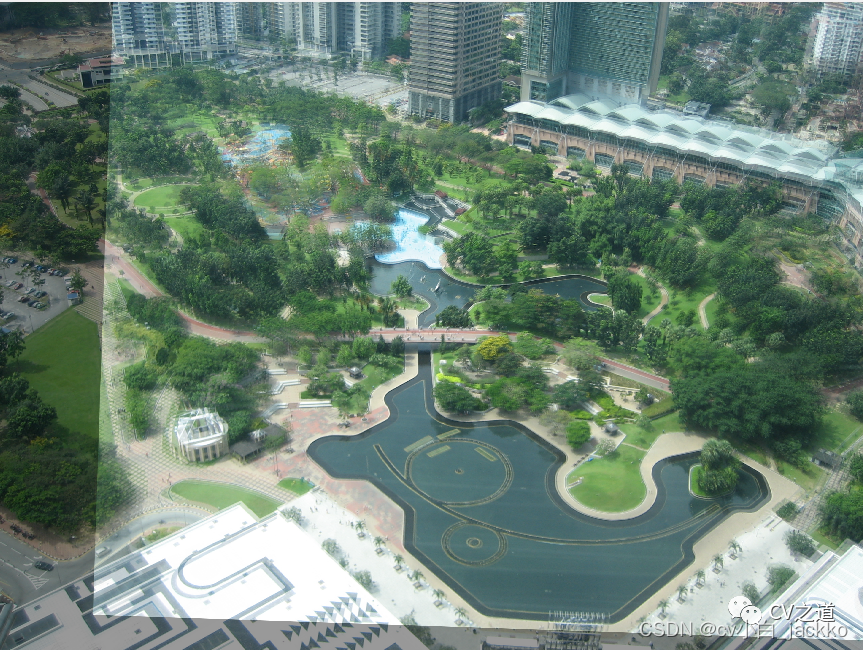

2.5 最后，显示配准效果

% 将配准的图像覆盖在基准图像上
figure, imshow(registered);
hold on
h = imshow(base)
set(h, 'AlphaData', 0.6)

从上图可以看出，图像配准的效果还是很不错的。
