6. 项目模拟测试

Builder中点击“Simulate”按钮进入项目模拟状态

7. 项目部署

摘要

• 定义

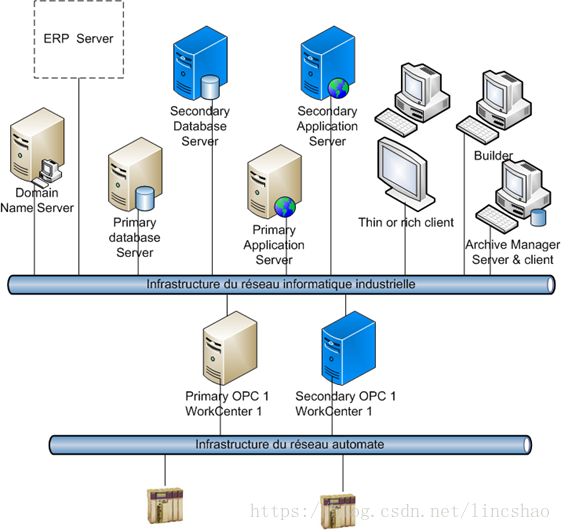

• COOX部署体系结构
• 部署平台
• 数据库
• 通讯（驱动）
• 高级模式
• 部署工具Manager
• 客户端JavaWebStart
• 冗余Redundancy

7.1 定义

1. 服务器和客户端的配置和安装。
2. 客户端无需安装。（自动下载）

7.2 通讯

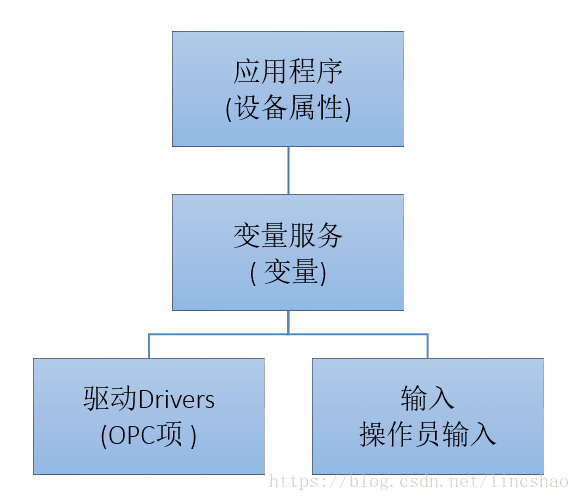

7.2.1 通讯模型

应用程序
（创建物理设备，物理设备包含变量）
变量服务
（数据字典，生产者/消费者模式）
通讯驱动
（Jbus - ModBus TCP - OPC）

7.2.2 通讯驱动

1. Driver JBUS
   定义设备，通讯帧和变量。
2. Driver Client OPC
   定义OPC Server，组Group和项目Item。
3. Driver TCP Modbus
   定义服务端，数据帧和变量

7.2.3 创建OPC客户端

7.2.4 配置OPC客户端

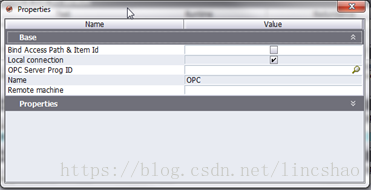

1. 勾选本地连接
   Local Connection
2. OPC Server端程序ID，浏览
   选择本机安装的OPC Server，如Kepware

7.2.5 OPC组的创建和配置

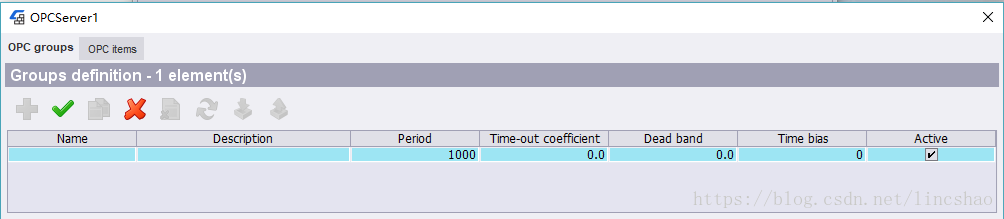

• OPC组参数属性：
  • Period
  • Dead band
  • Time bias
  • Active

7.2.6 OPC变量配置

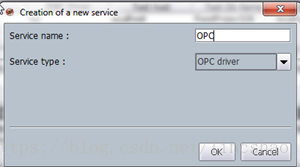

1. COOX中创建服务OPCServer1
2. 启动OPC服务器
3. 配置OPCServer1的属性
   选择OPC服务器的progID
4. 进入菜单deployment/groups OPC/Items
5. 创建OPC组
6. 进入OPC Item选项页
7. 选择OPC中的变量
8. 筛选COOX中的变量，并选择

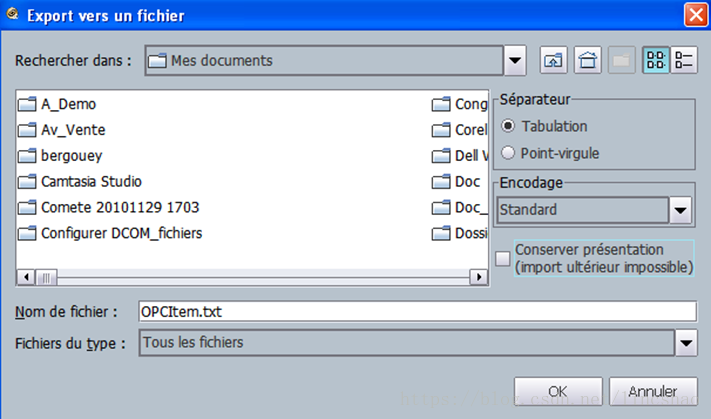

9. 验证并导出csv格式文件（文件中批量添加后导入）

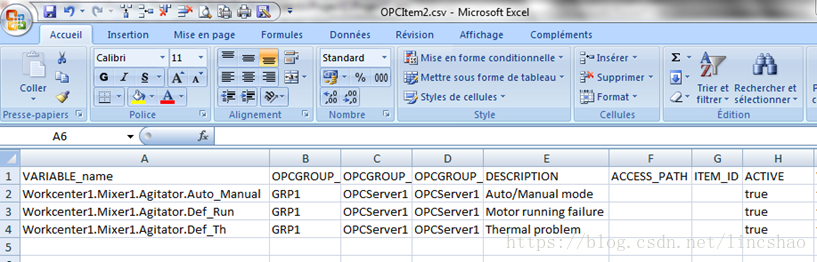

按照如下参数配置导出：用Excel编辑文件

Excel中对每列进行填充，ACCESS_PATH和ITEM_ID。ITEM_ID中按照实际OPC中情况，注意添加连接点（.）

7.3 安装部署

服务器模式中安装COOX

• 安装部署工具：COOX Manager和诊断工具：Diagnostic Tool
• 可以从开始菜单中启动COOX Manager

7.3.1 项目架构 — Manager文件夹

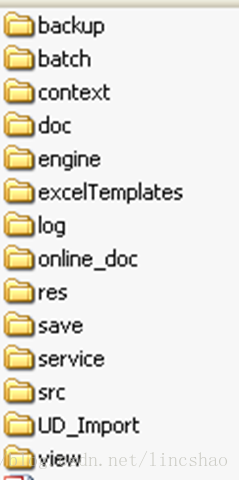

当前应用程序拷贝至文件夹Active_Project

7.3.2 Manager功能角色

• COOX项目的唯一管理员接口
• 打开项目，并将其部署在所有服务器端
• 对项目架构中服务进行执行、停止、重载等操作

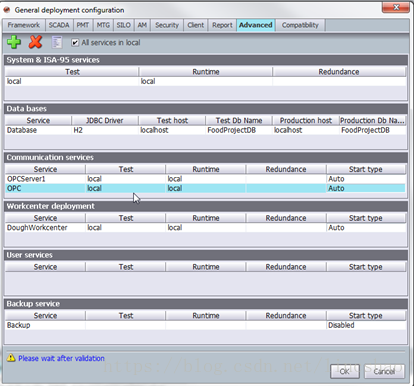

• 部署配置是在Builder中完成的

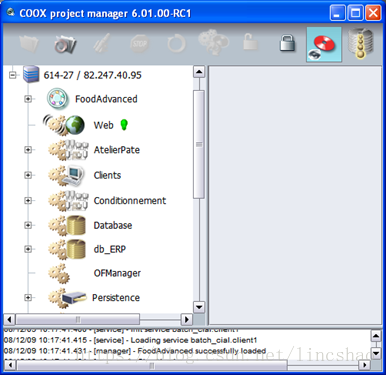

打开项目，登录，启动服务器

服务Service视图

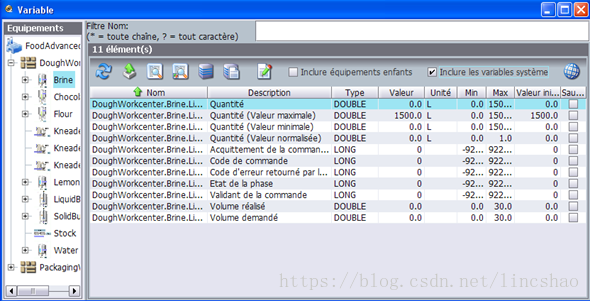

7.3.3 Manager变量查看器

• 访问系统变量
• 查看实时变量值



7.4 客户端（Java Web Start）

7.4.1 技术优点

• Java Web Start是一种使用Java平台的部署技术
• Java Web Start客户端通过下载最新软件版本进行自动更新
• 优势：
  • 性能：应用程序文件无需在客户端部署
  • 安装：自动升级

7.4.2 客户端安装

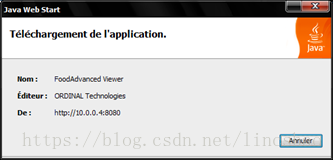

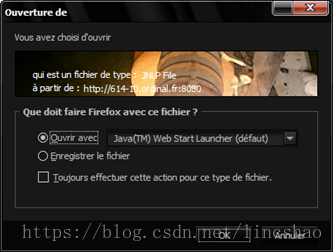

• Java Web Start客户端自动启动，通过在浏览器中输入应用程序的URL地址（这里用的是火狐）
  http://my-server:8080/
• 验证完成后，客户端启动，并打开Home主页
• 客户端可以添加各种启动选项，例如：
  http://my-server:8080/?lang=zh&xmx=512

7.4.2 客户端类别

• 总共有三种类型的客户端：
  • Client Supervisor（cs）：高级客户端，无页面数量限制；
  • Client Medium（cm）：中级客户端，最多能打开20个不同的页面；
  • Client Terminal（ct）：终端客户端，最多能打开5个不同的页面。
• 定义打开客户端的类型，添加选项至URL中（cs、cm、ct）。不添加参数选项，则默认打开为高级客户端模式。
• http://server:8080/?clientType=cm

访问应用程序

7.4.3 浏览器

• 可以直接通过浏览打开COOX，比如IE、火狐、谷歌浏览器。

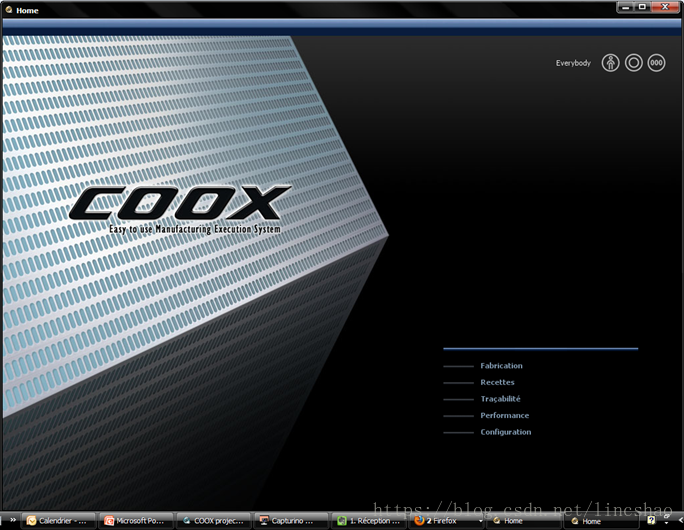

• 地址栏中直接输入与项目Web服务对应的URL地址。默认自动打开主页Home。
  • http://server:8080/
  • 添加选项，如：http://server:8080/?lang=en
  • 打开其他页面，如：http://server:8080/?view=Mimic

7.5 冗余

冗余架构

冗余配置

7.6 思考

实际工厂运行环境中，MES服务需要随系统自启，是否可以配置Manager服务端随系统启动而启动（选项参数配置等）？？？
