IAR下载算法制作

作者 Lucas
时间 2020-12-06 17:06:18

摘要

本文档主要介绍如何在IAR环境下制作QSPI下载算法。
本文使用到的硬件、软件如下

编译器：IAR 8.32
单片机：STM32H750VBT6
外部Flash：W25Q64

背景

我们为什么需要下载算法，下载算法是在哪里使用的？这是我们首先需要了解的问题。

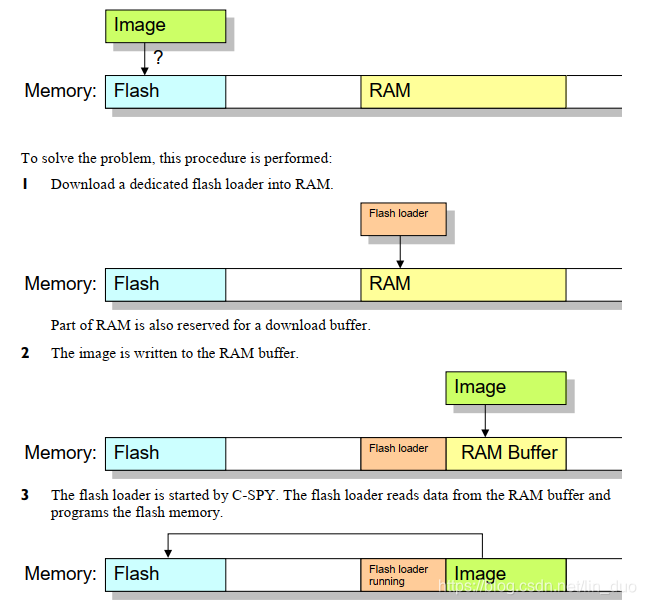

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8XuKbJzv-1607255762238)(./Pic/IAR下载流程.png)]

如上图所示，我们想通过C-SPY将固件直接下载到Flash是不被允许的，那我们怎么才能实现将固件下载进Flash呢？IAR官方文档《FlashLoaderGuide.ENU.pdf》告诉我们说，我们需要先将固件放在RAM缓存里面，然后通过一个名叫"Flash Loader"的小程序，将代码不断的从RAM搬运到Flash（这里的Flash可以是内部Flash，也是可以是外部Flash）。
上文中提到的"Flash Loader"就是需要我们针对不同的硬件去分别实现的代码，也就是所谓的Flash下载算法。

知识介绍

IAR下载算法一共包括4个文件(.out文件、.flash文件、.board文件、.mac文件)。

.out文件是由"Flash Loader"代码生成的，里面包含了我们对QPSI管脚的定义，函数FlashInit()、函数FlashWrite()、函数FlashErase()的实现。
.flash文件是一个XML文件，里面包含了一些必要的元素和一些不必要的元素，仅针对必要元素做一个简单介绍

exe：指向.out文件
flash_base：Flash的基础地址
page：Flash每页的大小
block：对应Flash有多少个扇区，每个扇区多大。(block元素对应Flash的扇区还是块，待考证)

.board文件同样也是一个XML文件。可以由<pass> *** </pass>进行多个.flash文件设置。每个pass内包含了两个必要的属性

range：表面了Flash的起始地址及结束地址
loader：当前pass调用那个下载算法的路径

IAR每次仿真下载完程序是从当前工程的main函数开始运行的。如果我们将代码下载到了0x90000000地址处，我们并没有开启内存映射，是不可以仿真的。这时候就需要采样.mac文件作为一个启动脚本，当程序仿真下载完成后，跳转到0x08000000处开始运行。在0x08000000处进行内存映射，然后马上跳转到0x90000000处，就可以进行仿真了。

制作思想

下载"Flash Loader"开源代码
创建一个空工程，将"Flash Loader"开源代码里面的文件添加到工程
完成函数FlashInit()、函数FlashWrite()、函数FlashErase()。
生成.out文件
制作.flash文件
制作.borad文件
根据需要制作.mac文件

制作流程

上面已经介绍了下载算法制作的一些基础知识及制作思想，下面我们正式开始动手制作下载算法。

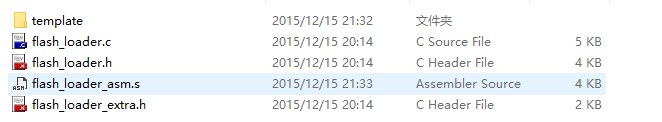

下载FlashLoder开源代码，传送门。下载后的文件内容如下图所示

“flash_loader.c”、“flash_loader.h”、“flash_loader_asm.s”、"flash_loader_extra.h"四个文件是供C-SPY调用的，我们不应该去修改文件内容。真正需要我们去修改的内容是"template"文件夹下的"flash_loader_ram.c"文件。

为了方便，我找到IAR安装路径(“C:\Program Files (x86)\IAR Systems\Embedded Workbench 8.3\arm\src\flashloader\ST”)下的"FlashSTM32H7xx_QSPI"文件夹，对这个文件内容进行更改。我们将"FlashLoder"代码添加进去，并添加相应的路径。(注：“flash_loader_ram.c"文件当前工程下被改名为"FlashSTM32H7xx_QSPI.c”)。

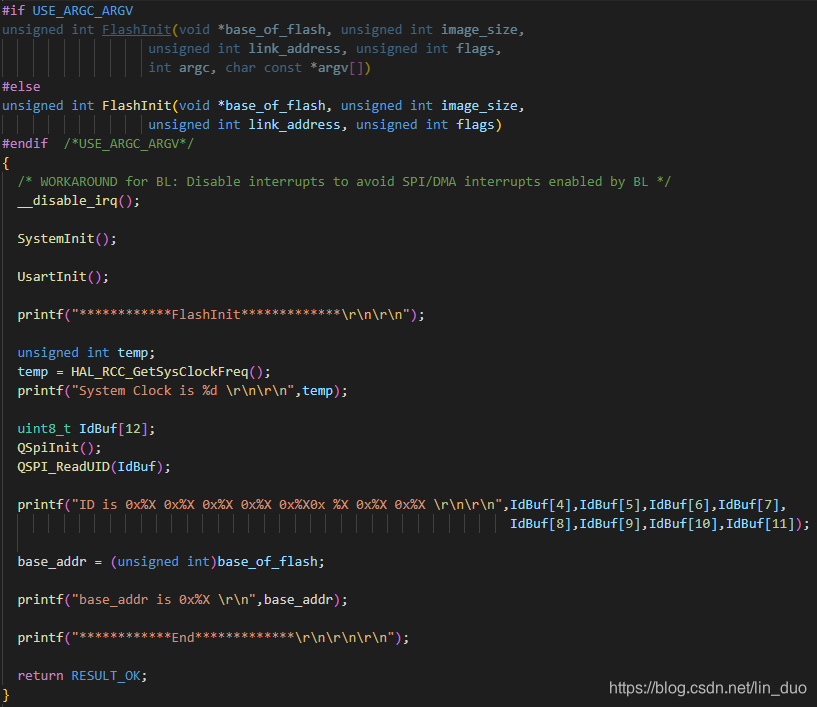

- 补充FlashInit函数内容

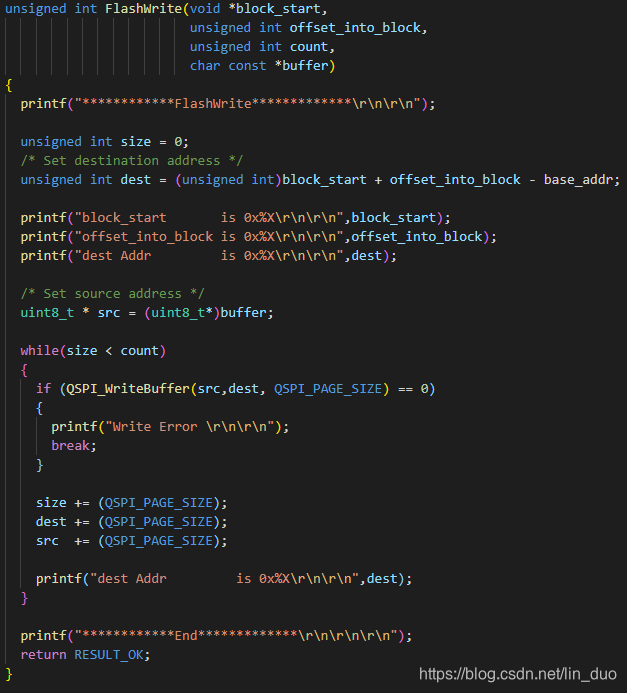

- 补充FlashWrite函数内容

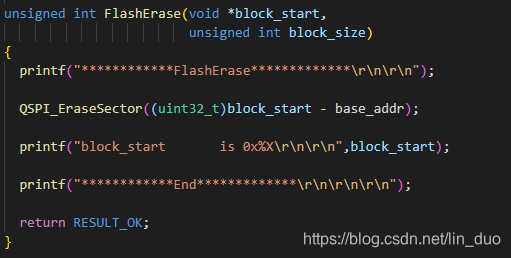

- 补充FlashErase函数内容
生成.out文件由三个需要注意的地方

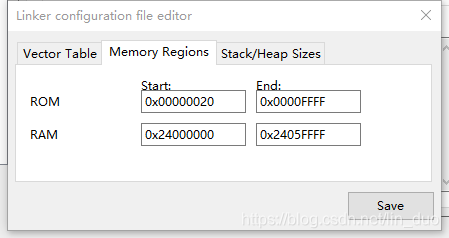

- 我们需要将代码下载到RAM里面执行，IAR->Option->Linker->Config配置如下

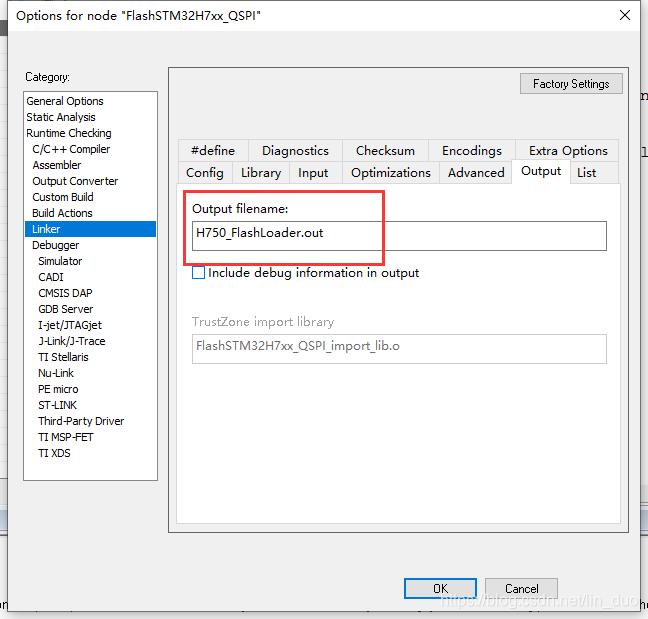

- IAR->Option->Linker->Output配置的是输出.out文件的内容

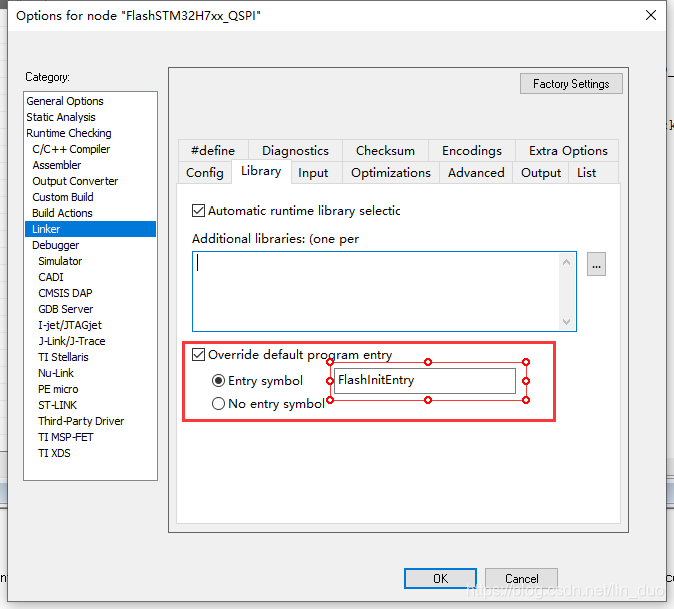

- 当前工程没有main函数，程序运行的第一个函数将是FlashInit函数，对IAR->Option->Linker->Library配置如下

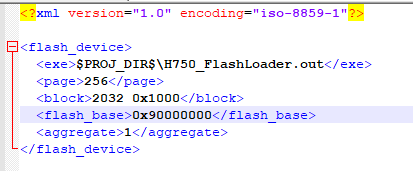

制作.flash文件，如下图

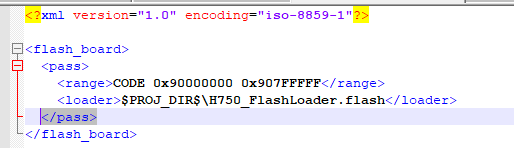

制作.board文件，如下图

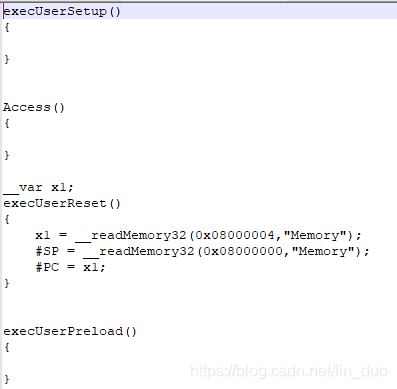

对于H750内存映射外部Flash还需要制作.mac文件，内容如下

文件内容就很好理解了，下载完成后，pc指针指向中断向量表的Reset_Handler函数，堆栈指针指向程序运行的首地址。这样每次程序仿真下载完成后，就从0x08000000处开始运行。我们可以把Boot程序放在这个地址，Boot程序里面进行内存映射，然后跳转到0x90000000处。

效果展示

我们制作好上诉四个文件过后，创建一个工程（该工程要运行在0x90000000处），对这个工程进行简单配置。

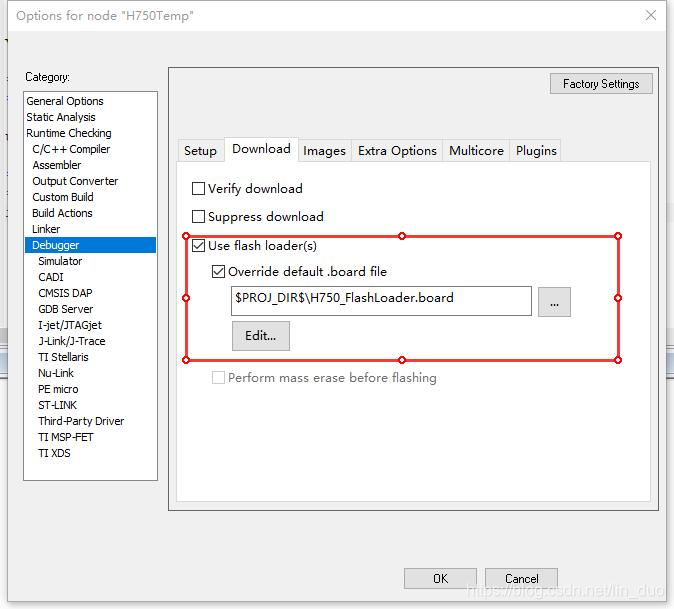

IAR->Option->Debugger->Download下，配置如下

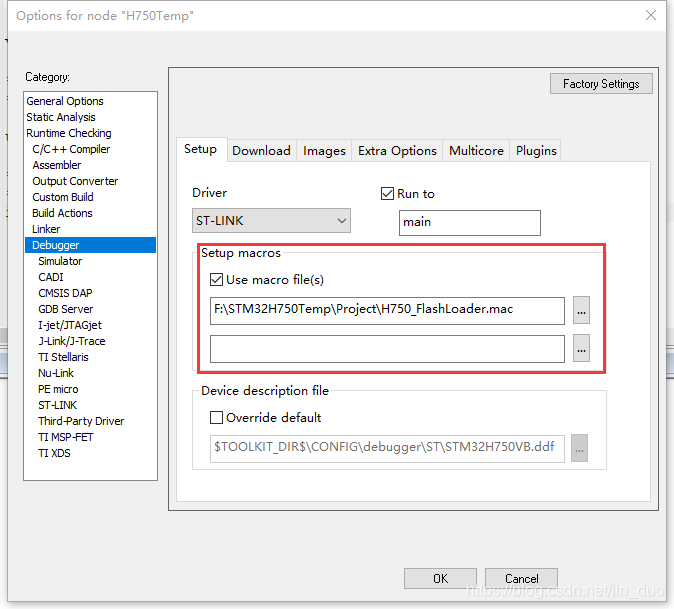

IAR->Option->Debugger->Setup下，配置如下

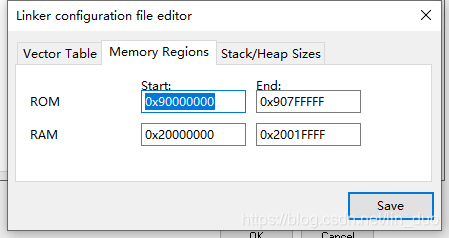

IAR->Option->Linker->Edit下，配置如下
在代码初始的地址，还需要加上中断向量表地址SCB->VTOR = 0x90000000;

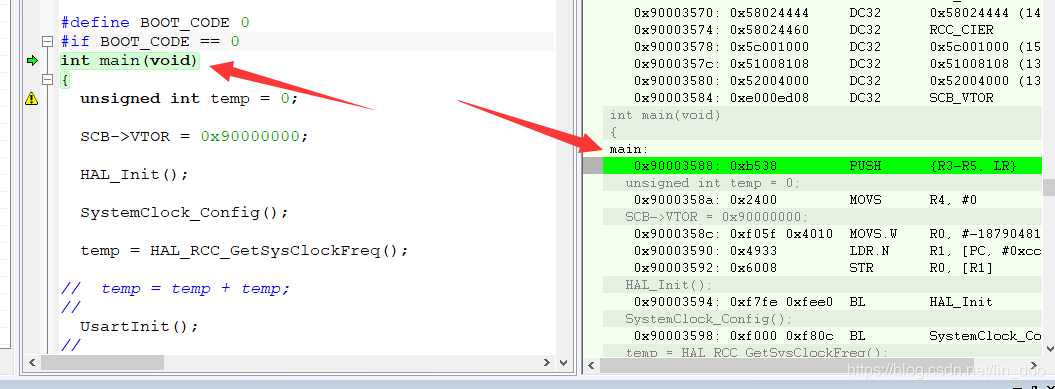

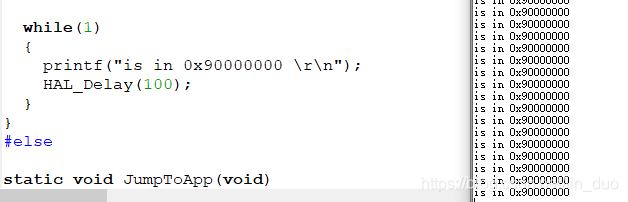

做完上诉配置后，我们进行仿真下载，如下图所示，我们可以看到main函数已经存在与0x90003588处，并且可以进行仿真，说明我们配置是正确的。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JQ3pz2Oz-1607255762255)(./Pic/Main.png)]
