如何看datasheet中方框图

自己的体会：1. 把方框图当成C语言的流程图来看 2.C语言流程图怎么看：先看流程（信号怎么流的）然后看每个模块的功能跟看懂程序一样：流程-》每个语句的功能-》试数

2012-08-10 00:05 gcqehn | 分类：工程技术科学 | 浏览196次

向左转 | 向右转

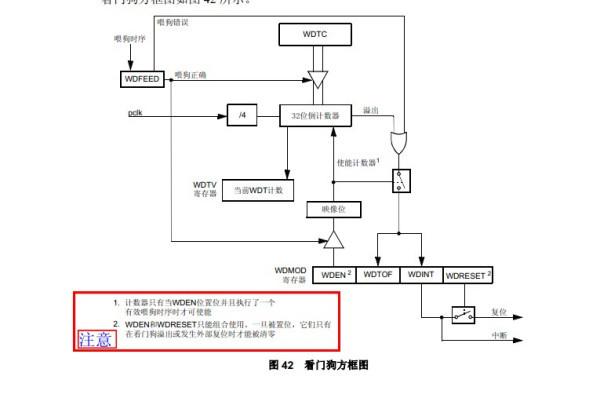

这些图形代表什么意思

分享到：

2012-08-21 09:05 网友采纳

datasheet中的方框图用于简洁地表示器件由哪些功能模块组成和这些模块间的关系，以及信号的流向。与软件的程序框图类似。
      每个方框表示一个功能模块（有时对简单的功能模块则直接用电路符号表示，如图中的逻辑门），连线表示模块之间的关系，连线上的箭头表示信号流向。
      看datasheet中方框图时，则从这三个方面去理解一个器件的工作原理。
