本文指导新手如何阅读STM32F401系列芯片的框图，重点讲解核心组件、频率配置及外设布局，提供实用手册链接。
在我们日常开发中不免遇到需要看图的情况，就不免会使用到以下三种手册：用简单的话来说分为数据手册（芯片框图），中文参考手册（寄存器以及具体控制器手册），以及内核手册中英文（查看内核中控制器以及具体构架的手册）
当然，还有一些原理图，则需要看你开发板的具体配置。
我们这篇文章主要讲讲何如看具体的芯片框图

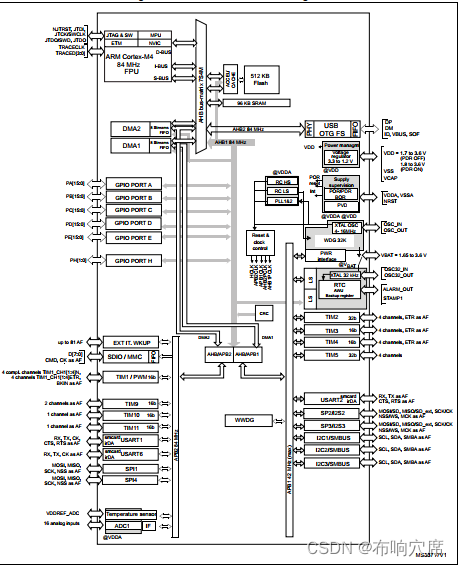

我们以STM32F401XD/XE为例
作为一个初学者，看到这密密麻麻的图都会头皮发麻，老办法，看不懂就分开看！

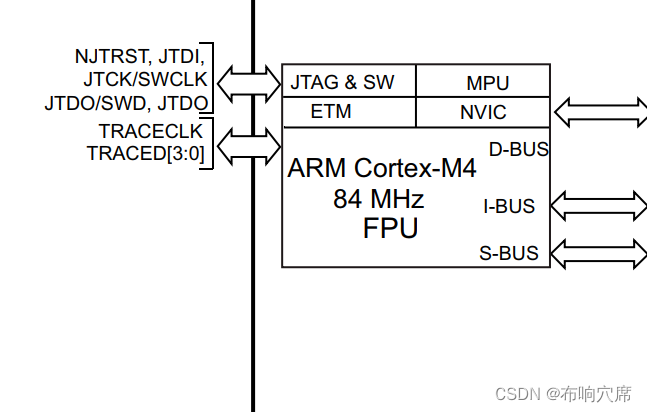

1.内核部分：写明了总的时钟频率

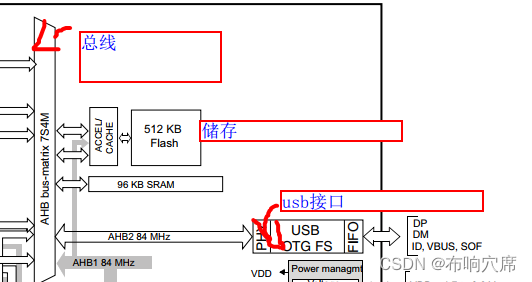

我们拥有一条总线连接着：FLASH储存和SRAM
USB
DMA
AHB1总线等

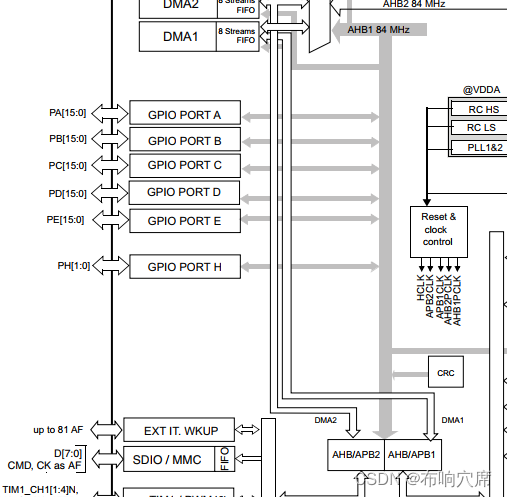

而我们的AHB1总线又挂载着GPIOA~E以及GPIOH

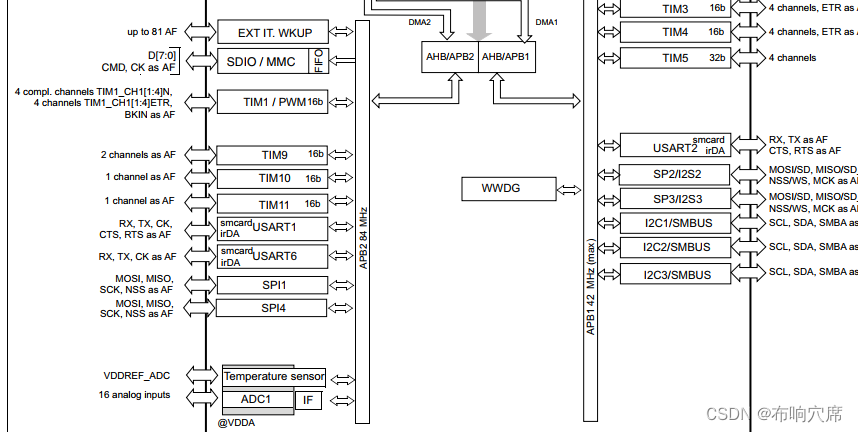

而且分出两条子线：APB1和APB2。分别挂载着串口USART，定时器TIM，SPI通信，ADC等片上外设。
其实学会了看一张芯片的框图，我们就学会了看所有的芯片，都是如法炮制。
我们在查看芯片框图时，主要要关注的是：所挂载的线上的频率（串口配置波特率和定时器上能用到），以及每个IO或者片上外设挂载在哪条线上（在时钟使能时能用到）。
最后附上我常用的手册下载网站：
