MIMO（多输入多输出）通信通过在收发端部署多根天线，利用空间维度实现信号的并行传输，能显著提升通信系统的容量和可靠性。以下从机理和信道容量计算两方面展开说明，并举例辅助理解：

一、MIMO技术的演进背景与核心价值

在无线通信领域，频谱资源的稀缺性与用户对高速率通信的需求始终存在矛盾。传统SISO（单输入单输出）系统受限于香农公式 $C = B\log_2(1+\rho)$ ，容量增长依赖带宽扩展或信噪比提升，但带宽资源有限且高信噪比需付出更高功耗。MIMO技术的出现彻底改变了这一局面——1996年，贝尔实验室的Telatar和Foschini分别从理论上证明，多天线系统可通过空间维度创造并行信道，使容量随天线数量线性增长，这一发现为5G、Wi-Fi 6等现代通信技术奠定了基础。

以5G毫米波通信为例，尽管高频段带宽丰富，但路径损耗严重，而MIMO通过波束成形技术可形成定向增益，补偿传播损耗；在低轨卫星通信中，密集星座部署导致同频干扰加剧，MIMO的空间分集特性则能有效抑制干扰，保障信号完整性。这种“一箭双雕”的优势，使MIMO从实验室理论走向了规模化商用。

二、MIMO通信的三维机理解析

1. 空间复用：突破频谱效率天花板

空间复用的核心在于“并行传输”。假设发送端有 M 根天线，接收端有 N 根天线，当信道矩阵 \mathbf{H} 满秩时，系统可分解出 $\min(M,N)$ 条独立子信道。以2×2 MIMO为例，发送端可同时传输2路独立数据流，相当于在相同带宽内实现“双车道”传输。

工程实现细节：

发送端需通过预编码（如迫零预编码、MMSE预编码）对数据流加权，确保接收端可分离信号；

接收端采用V-BLAST（垂直贝尔实验室分层空时）算法，通过串行干扰消除逐次恢复各层数据。

2. 空间分集：对抗信道衰落的“保险机制”

无线信道的多径效应会导致信号衰落，而空间分集利用多天线接收同一信号的不同衰落版本，通过合并技术（如最大比合并MRC）提升可靠性。理论证明，当收发天线数分别为 M 和 N 时，衰落概率随 MN 指数下降。

典型场景：

车载通信中，高速移动导致信道快速变化，4×4 MIMO的分集增益可使误码率降低2-3个数量级；

深空通信中，星际链路的长时延与高损耗要求极高的传输可靠性，NASA的深空网络已试点使用8×8 MIMO系统。

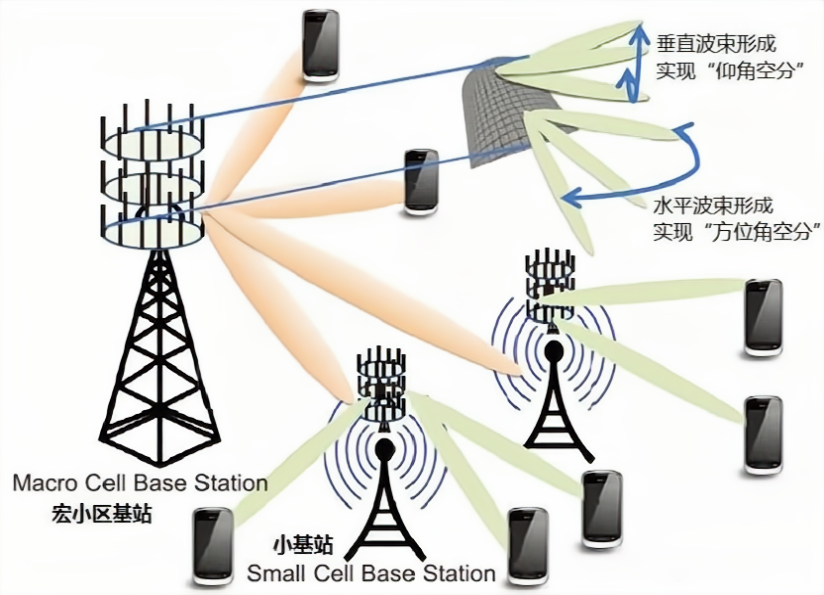

3. 波束成形：电磁波的“精准操控”

波束成形通过调整各天线信号的相位和幅度，使电磁波在目标方向形成相干叠加。数学上，发送端权重向量 $\mathbf{w}$ 满足 $\mathbf{w} = \frac{\mathbf{h}}{\|\mathbf{h}\|}$ （ $\mathbf{h}$ 为信道向量）时，接收端信噪比可达最大值 $\rho\|\mathbf{h}\|^2$ 。

应用案例：

5G基站的大规模MIMO（如64×64天线）可形成窄波束，将能量集中于用户方向，提升边缘用户速率3-5倍；

Wi-Fi 6的波束成形技术可动态跟踪移动设备，减少信号穿墙损耗，改善室内覆盖。

三、MIMO信道容量的计算方法

1.基本公式（瑞利平坦衰落信道）

假设发送端有M根天线，接收端有N根天线，信道容量C的计算公式为：

$C = \log_2 \det \left( \mathbf{I}_N + \frac{\rho}{M} \mathbf{H} \mathbf{H}^H \right) \quad (\text{bit/s/Hz})$

其中，

$\mathbf{H}$ 为 $N \times M$ 的的信道矩阵，元素表示各天线对之间的信道增益；

$\mathbf{I}_N$ 为 $N \times N$ 单位矩阵；

$\rho$ 为信噪比（SNR）， $\rho/M$ 表示每根发送天线的平均功率。

2. 关键结论

当 $M \leq N$ 时，信道容量的上界约为 $M \cdot \log_2(1+\rho)$ ，即容量随发送天线数 $M$ 线性增长（理想情况下）。

四、举例说明：2×2MIMO信道容量计算

场景：发送端2根天线（ $M=2$ ），接收端2根天线（ $N=2$ ），信道矩阵为：

$\mathbf{H} = \begin{bmatrix} 1+2j & 3+j \\ 2-j & 1-j \end{bmatrix}$

信噪比 $\rho = 10$ （即10dB）。

计算步骤：

1. 求信道矩阵的共轭转置：

$\mathbf{H}^H = \begin{bmatrix} 1-2j & 2+j \\ 3-j & 1+j \end{bmatrix}$

2. 计算 $\mathbf{H} \mathbf{H}^H$ ：

$\mathbf{H} \mathbf{H}^H = \begin{bmatrix} |1+2j|^2 + |3+j|^2 & (1+2j)(2-j) + (3+j)(1+j) \\ (2-j)(1+2j) + (1-j)(3+j) & |2-j|^2 + |1-j|^2 \end{bmatrix}$

计算各元素：

$|1+2j|^2 = 1^2 + 2^2 = 5$ ， $|3+j|^2 = 3^2 + 1^2 = 10$ ，

第一行第一列： $5+10=15$ ；

$(1+2j)(2-j) = 2-j+4j-2j^2 = 4+3j$ ， $(3+j)(1+j) = 3+3j+j+j^2 = 2+4j$ ，

第一行第二列： $(4+3j)+(2+4j)=6+7j$ ；

第二行第一列是第一行第二列的共轭： $6-7j$ ；

$|2-j|^2 = 2^2 + (-1)^2 = 5$ ， $|1-j|^2 = 1^2 + (-1)^2 = 2$ ，

第二行第二列： $5+2=7$ ；
最终：

$\mathbf{H} \mathbf{H}^H = \begin{bmatrix} 15 & 6+7j \\ 6-7j & 7 \end{bmatrix}$

3. 计算 $\mathbf{I}_2 + \frac{\rho}{M} \mathbf{H} \mathbf{H}^H$ ：
$\frac{\rho}{M} = \frac{10}{2} = 5$ ，则：

$\mathbf{I}_2 + 5 \cdot \mathbf{H} \mathbf{H}^H = \begin{bmatrix} 1+5 \times 15 & 5 \times (6+7j) \\ 5 \times (6-7j) & 1+5 \times 7 \end{bmatrix} = \begin{bmatrix} 76 & 30+35j \\ 30-35j & 36 \end{bmatrix}$

4. 求矩阵行列式：

$\det \left( \begin{bmatrix} 76 & 30+35j \\ 30-35j & 36 \end{bmatrix} \right) = 76 \times 36 - |30+35j|^2$

计算 $|30+35j|^2 = 30^2 + 35^2 = 900 + 1225 = 2125$ ，则：

$\det = 2736 - 2125 = 611$

5. 计算信道容量：

$C = \log_2(611) \approx 9.23 \, (\text{bit/s/Hz})$

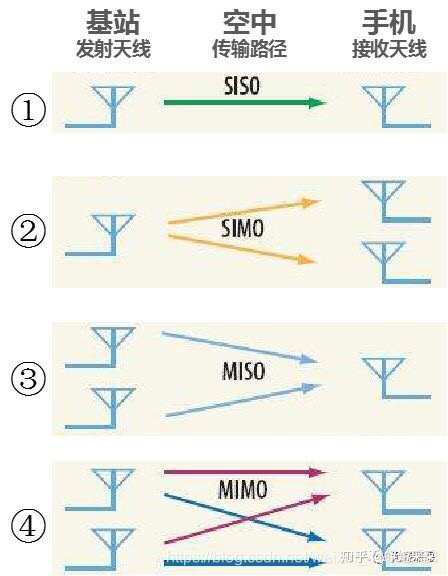

对比：2×2 MIMO 和 1×1 SISO

若为1×1 SISO系统，信道容量为 $\log_2(1+10) \approx 3.32 \, (\text{bit/s/Hz})$ 。

2×2 MIMO的容量约为SISO的2.78倍，体现了空间复用带来的增益（理想情况下，当信道矩阵满秩时，容量随天线数线性增长）。

五、MIMO技术的前沿应用与挑战

1. 大规模MIMO（Massive MIMO）

5G基站部署64-128根天线，通过波束成形实现“空分多址”（SDMA），单小区容量可达4G的10倍。但面临挑战：

信道估计开销随天线数线性增长，需采用压缩感知等技术优化；

射频链路成本高，需通过模拟/数字混合预编码降低功耗。

2. 智能超表面（RIS）辅助MIMO

RIS通过数千个无源反射单元调控电磁波，可视为“虚拟MIMO”。理论上，N单元RIS与M天线基站配合，等效信道容量可达 $\sqrt{NM}\log_2\rho$ ，突破传统MIMO的线性增长限制。

3. 太赫兹MIMO通信

太赫兹频段（0.1-10THz）带宽达数十GHz，但路径损耗严重，需结合大规模MIMO与波束成形。2023年，华为演示了1.2THz频段1024×1024 MIMO系统，单链路速率突破100Gbit/s，但波束跟踪精度需达0.1°级。

六、结语：MIMO技术的未来图景

从2×2到1024×1024，MIMO技术的演进始终围绕“空间维度挖掘”这一核心。当前，AI与MIMO的融合正开启新可能：基于深度学习的信道预测可提前优化波束成形，强化学习可动态调整传输策略。未来，随着智能超表面、太赫兹技术的成熟，MIMO将不再局限于收发天线阵列，而是延伸至环境中的任意散射体，实现“无处不在的空间复用”。这一变革不仅会重塑通信系统的物理层架构，更将为6G、卫星互联网等下一代网络奠定关键技术基础。
