NO.003:dsPIC33EP系列振荡器配置

本文介绍了dsPIC33EP系列单片机的振荡器配置,包括振荡器系统框图、PLL框图及频率计算公式。通过设置PLLPRE、PLLDIV和PLLPOST参数,可以调整单片机的工作频率。以4MHz晶振为例,展示了如何在配置中使用PLL输出。最后提供了一段程序参考。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

振荡器是单片机的心脏,其配置的不同决定了单片机运行速率的快慢。

NO.003:dsPIC33EP系列振荡器配置

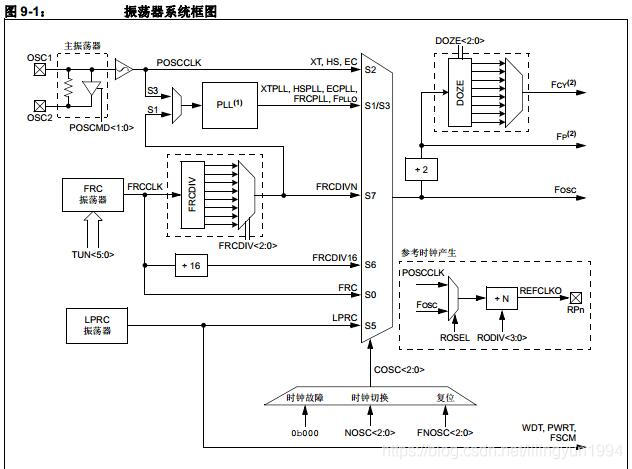

1、先来数据手册中的一张**振荡器系统框图
在这里插入图片描述

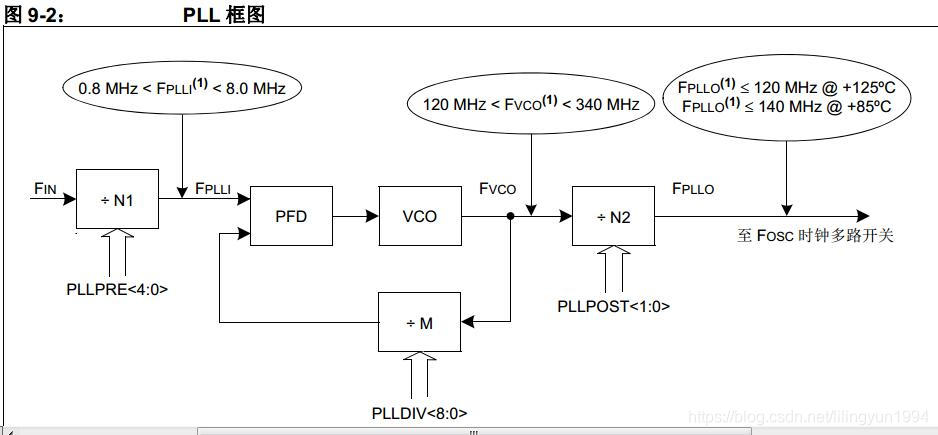

2、再来一张
PLL框图
在这里插入图片描述
3、再来几个公式:
(1)
器件工作频率:FCY = Fosc/2**
(2)输入频率(FIN)与输出频率(FPLLO)之间的关系:
在这里插入图片描述
在时钟模式S1和S3下(见第一张图),当选择PLL输出时, Fosc = FPLLO。因为我的最小系统上的晶振是4MHz的,并且在配置位处设置了PLL输出,所以此处正好满足这个等式。
PLLPRE取值范围:00000-11111(2-33);
PLLDIV取值范围:000000000-111111111(2-513);
PLLPOST取值范围:00-11(2-8);

说了那么多,最后上一段程序吧:

//振荡器配置
void System_Colck(void)
{
    //产生Fosc = 200MHz 70MIPS
    //Fosc =
