OpenGauss体系架构

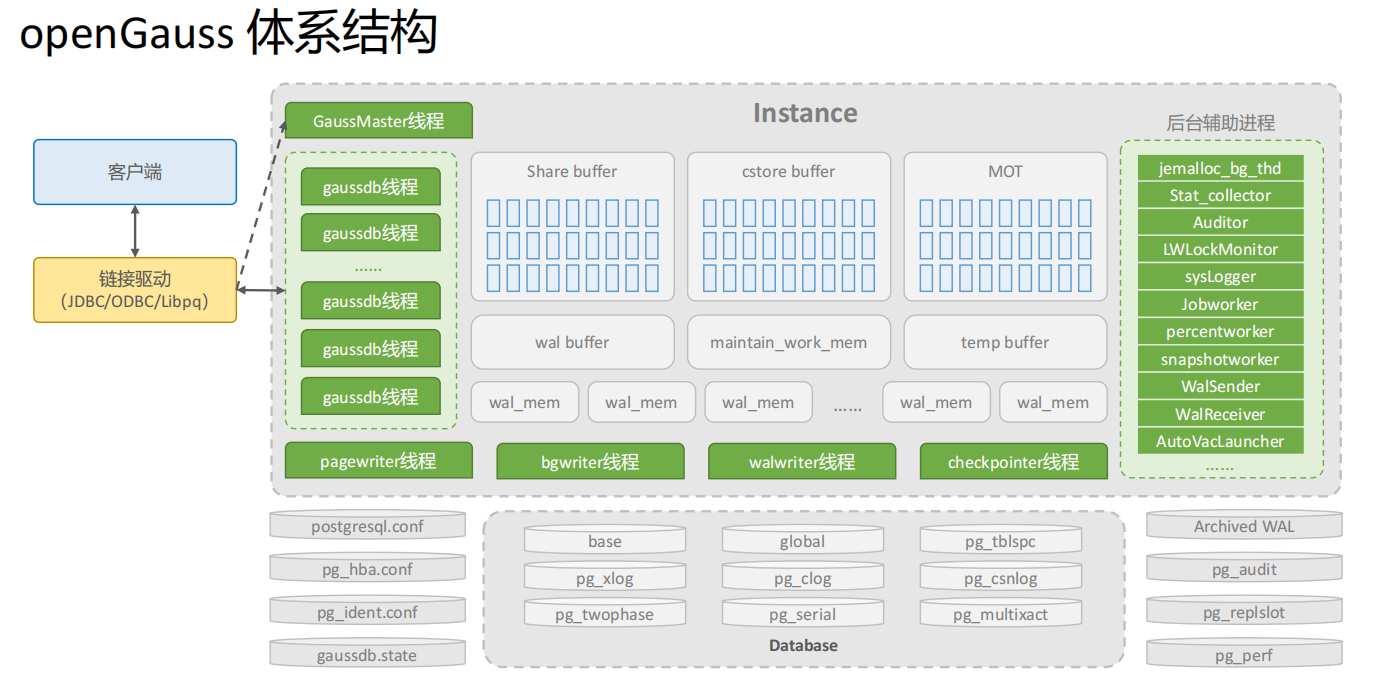

OpenGauss体系架构图

Opengauss体系具体部分

1、主体模块：Instance

（1）线程组

GaussMaster线程

作为数据库主线程，也称为Postmaster，负责全局协调与监控，包括：

• 监听客户端连接请求，创建新会话线程（如Postgres线程）处理请求
• 监控所有子线程状态，对异常退出的线程进行重启或数据库重初始化
• 初始化共享内存、信号量池等核心资源，但不直接参与锁管理或数据操作

gaussdb线程

核心服务线程：

• 处理客户端SQL请求，执行查询解析、优化、执行全流程
• 通过共享缓冲区（如shared buffer、cstore buffer）访问数据，支持行存（OLTP）和列存（OLAP）引擎
• 在非线程池模式下，每个客户端连接对应一个独立线程；线程池模式下复用线程资源

WalWriter线程

管理WAL日志的持久化：

• 周期性地将WAL缓冲区内容写入磁盘日志文件（如pg_xlog目录），保障事务的原子性和持久性
• 在归档模式下触发日志切换，将在线日志拷贝至归档目录

CheckPoint线程

触发检查点操作：

• 全量检查点：强制将所有内存脏页同步到磁盘，保证数据库一致性
• 增量检查点：分阶段滚动式刷盘，减少性能抖动，更新控制文件记录恢复起始点
• 与BgWriter协作，通过双写机制防止数据页断裂，异常时从双写区域恢复

PageWriter

双写保护与脏页中转：

• 双写机制（Double-Write）：将共享缓冲区中的脏页先拷贝至双写区域（磁盘上的固定区域），再异步写入实际表文件。此举旨在防止因系统崩溃或I/O中断导致的数据页"折断"（Partial Write）问题

  例如：若某页写入表文件时仅完成部分操作，后续可通过双写区域的完整副本恢复数据一致性。

• 脏页中转：完成双写后，将脏页转发给BgWriter线程进行最终刷盘操作，形成流水线式处理

BgWriter

后台异步刷盘与资源调度：

• 脏页批量刷盘：持续扫描共享缓冲区，将PageWriter转发的脏页或未被双写机制覆盖的常规脏页批量写入表文件，减少随机I/O带来的性能波动
• 检查点协作：在检查点（Checkpoint）触发前提前刷写部分脏页，避免检查点期间集中刷盘导致的性能陡降

（2）内存缓冲区

Shared Buffer（共享缓冲区）：

• 核心作用：作为全局共享内存区域，用于缓存频繁访问的数据页（如行存表、索引页），通过减少磁盘IO提升查询性能

WAL Buffer（事务日志缓冲区）：

• 核心作用： 临时存储WAL日志（事务操作的预写日志），保障事务的原子性和持久性
• 协作机制
  • 异步刷盘：WalWriter线程周期性将日志写入磁盘（如pg_xlog目录），避免每次事务提交触发IO
  • 双写保护：结合PageWriter线程防止日志页断裂，异常时通过双写区域恢复
  • 参数建议：默认16MB，高并发事务场景可调高至64MB以减少日志溢出风险

Cstore Buffer（列存储缓冲区）

• 核心作用

  专为列式存储引擎设计，缓存列数据块，优化OLAP场景的大数据量扫描性能

• 技术特点

  • 压缩优化：支持列级字典压缩，减少内存占用并提升缓存效率
  • 向量化处理：结合SIMD指令加速列数据批量计算（如聚合、过滤）
  • 参数配置：默认128MB，需根据列存表占比动态调整

Temp Buffer（临时表缓冲区）

• 核心作用

  存储临时表数据及复杂查询中间结果（如排序中间表、物化视图）

• 管理策略

  • 会话隔离：每个Worker独立分配，避免并发操作冲突
  • 自动回收：会话结束后自动释放，支持ON COMMIT DELETE ROWS语义
  • 参数调优：默认8MB，复杂查询（如多表JOIN）建议调大以减少磁盘临时文件生成

Work Mem（工作内存）

• 核心作用

  为单个会话的排序、聚合、哈希连接操作提供私有内存空间

• 运行机制

  • 动态分配：按需分配，超出阈值时数据溢出到磁盘（如外部排序）
  • 并行优化：多线程场景下每个Worker独立分配，避免锁竞争
  • 参数调优：默认4MB，OLAP场景建议增大（如64MB）以加速大结果集处理

（3）后台辅助进程

WalSender/WalReceiver 线程

主备节点间WAL日志传输的发送和接收线程。

jemalloc_bg_thd

基于jemalloc的高内存管理后台线程，监控内存分配与碎片整理。

StatCollector

统计信息采集器，收集表和索引的访问特征，优化查询计划。

LWLLockMonitor

轻量级锁监控器，检测锁竞争和死锁风险。

Autovacuum相关

• AutoVacLauncher
  自动清理任务调度器（如删除无效数据、更新统计信息）。
• AutoVacWorker
  实际执行清理操作的工作线程。

Jobworker/percentworker/snaphotworker/ashworker

分别处理定时任务、资源配额监控、快照维护、性能采样等。

syslogger

系统日志收集线程，记录数据库运行状态和错误信息。

Jobworker线程

用于处理定时任务的核心线程组，由调度线程（JobScheduler 和 工作线程（Jobworker 组成，负责周期性地执行用户预定义的数据库维护任务。

• 任务调度（JobScheduler）
  • 调度线程通过扫描系统表pg_job获取任务配置（如执行周期、目标存储过程等），并根据预设时间触发任务。
  • 支持任务优先级管理，确保高优先级任务优先执行。
• 任务执行（Jobworker）
  • 工作线程接收调度线程分配的JOB，执行具体操作（如统计信息收集、数据清理等）。
  • 每个Jobworker独立运行，支持并行处理多个任务，通过共享内存传递执行状态。

2、核心连接与驱动

• 客户端程序
  JDBC/ODBC/Libpq/Psycopg等驱动的应用程序连接入口。
• 连接驱动
  协议适配层，支持不同语言/协议（如Java的JDBC、Python的Psycopg）的通信。

3、OpenGauss配置文件

文件名称	描述
postgresql.conf	主配置文件，控制数据库服务器的全局运行参数，在数据库启动时会读取该文件，从该文件中获取监听地址、服务端口、内存分配、功能设置等配置信息。
pg_hba.conf	客户端认证策略文件，定义允许连接的客户端及认证方式
pg_ident.conf	操作系统用户与数据库用户的映射文件，主要用于 ident 或 peer 认证
gaussdb.state	GaussDB 特有文件，记录数据库实例的运行时状态（如主备节点状态、健康检查结果等）

4、Database文件

文件	功能/作用
base	存储默认表空间 pg_default 的数据文件，每个数据库对应一个以 OID 命名的子目录
global	存储全局系统表（如 pg_database、pg_authid）及控制文件 pg_control
pg_tblspc	管理自定义表空间的符号链接目录，每个链接指向自定义表空间的物理路径
pg_xlog	存储预写日志（WAL），确保事务持久性和崩溃恢复
pg_clog	记录事务提交状态（提交/中止），通过 CLOG（事务提交日志）实现 MVCC 的可见性判断
pg_csnlog	记录事务提交序列号（Commit Sequence Number），用于快照隔离级别下的可见性判断
pg_twophase	存储两阶段提交（2PC）事务的预提交状态（如 PREPARE TRANSACTION），确保分布式事务的原子性
pg_serial	管理序列（Sequence）的元数据，确保自增列在多会话下的唯一性
pg_multixact	处理多事务并发锁（如行级锁），记录多个事务对同一数据行的锁定关系，防止死锁

5、opengauss其他重要文件

文件	作用	应用场景
Archived WAL（归档预写日志）	将已提交事务的 WAL 日志文件从 pg_wal 目录备份至外部存储（如 NAS、对象存储），用于数据库崩溃恢复、主备同步及时间点恢复（PITR）	灾难恢复、主备复制
pg_audit（审计扩展）	记录数据库操作日志，满足合规性要求（如 ISO、金融审计），追踪 DDL、DML 及用户登录行为	安全审计、操作回溯
pg_replslot（复制槽）	管理主库与备库/逻辑订阅者之间的 WAL 日志保留策略，防止日志过早删除导致复制中断	高可用、逻辑订阅
pg_llog（逻辑解码日志）	存储逻辑复制槽的解码状态元数据，确保逻辑复制进程断连后能恢复至断点	数据实时同步 登录行为
pg_replslot（复制槽）	管理主库与备库/逻辑订阅者之间的 WAL 日志保留策略，防止日志过早删除导致复制中断	高可用、逻辑订阅
pg_llog（逻辑解码日志）	存储逻辑复制槽的解码状态元数据，确保逻辑复制进程断连后能恢复至断点	数据实时同步
