SpringMVC的执行流程

Spring的web框架围绕DispatcherServlet设计。DispatcherServlet的作用是将请求分发到不同的处理器。从Spring 2.5开始，使用Java 5或者以上版本的用户可以采用基于注解的controller声明方式。

​ Spring MVC框架像许多其他MVC框架一样, 以请求为驱动 , 围绕一个中心Servlet分派请求及提供其他功能，DispatcherServlet是一个实际的Servlet (它继承自HttpServlet 基类)。

先了解几个概念

DispatcherServlet 前端控制器（核心）

HandlerMapping 处理器映射器

HandlerAdapter 处理器适配器

ViewResolver 试图解析器

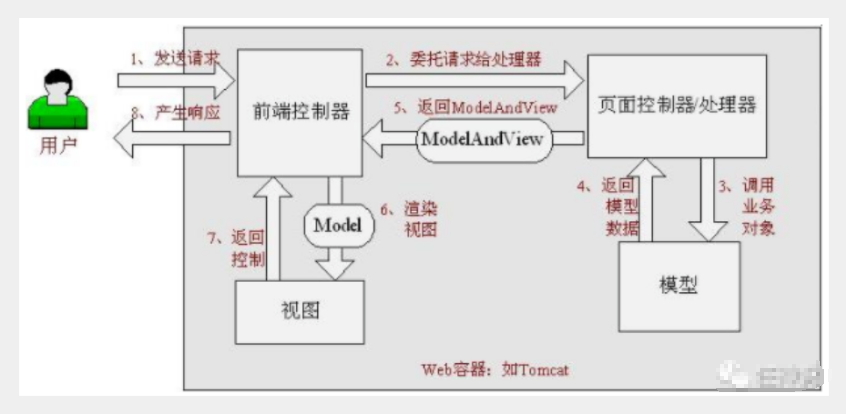

SpringMvc的原理

当发起请求时被前置的控制器拦截到请求，根据请求参数生成代理请求，找到请求对应的实际控制器，控制器处理请求，创建数据模型，访问数据库，将模型响应给中心控制器，控制器使用模型与视图渲染视图结果，将结果返回给中心控制器，再将结果返回给请求者。

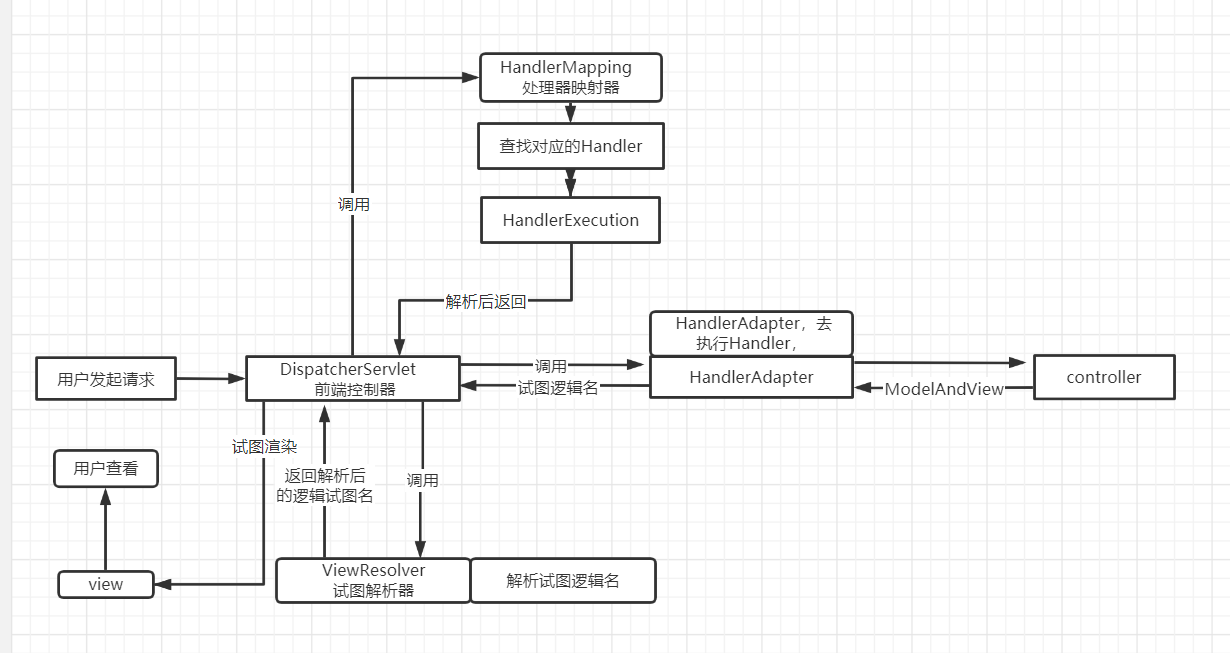

SpringMvc执行原理

1.DispatcherServlet表示前置控制器，是整个SpringMVC的控制中心。用户发出请求，DispatcherServlet接收请求并拦截请求。

我们假设请求的url为 : http://localhost:8080/SpringMVC/hello

如上url拆分成三部分：

http://localhost:8080服务器域名

SpringMVC部署在服务器上的web站点

hello表示控制器

通过分析，如上url表示为：请求位于服务器localhost:8080上的SpringMVC站点的hello控制器。

DispatcherServlet对请求 URL进行解析，得到请求资源标识符（URI）

2.DispatcherServlet调用HandlerMapping 处理器映射器，HandlerMapping 处理器映射器根据请求的url操作Handler(控制器)

3.HandlerExecution表示具体的Handler,其主要作用是根据url查找控制器，如上url被查找控制器为：hello。

4.HandlerExecution将解析后的信息传递给DispatcherServlet,如解析控制器映射等

5.DispatcherServlet 根据获得的 Handler，选择一个合适的 HandlerAdapter，去执行Handler，

6.Handler让具体的Controller执行

7.Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView。

8.HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet

9.DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名。

10.视图解析器将解析的逻辑视图名传给DispatcherServlet。

11.DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图。

12.最终视图呈现给用户。
