一、前置准备

1.1环境要求

操作系统：Ubuntu 20.04/22.04 LTS 版本（推荐 LTS 版本，兼容性更稳定）

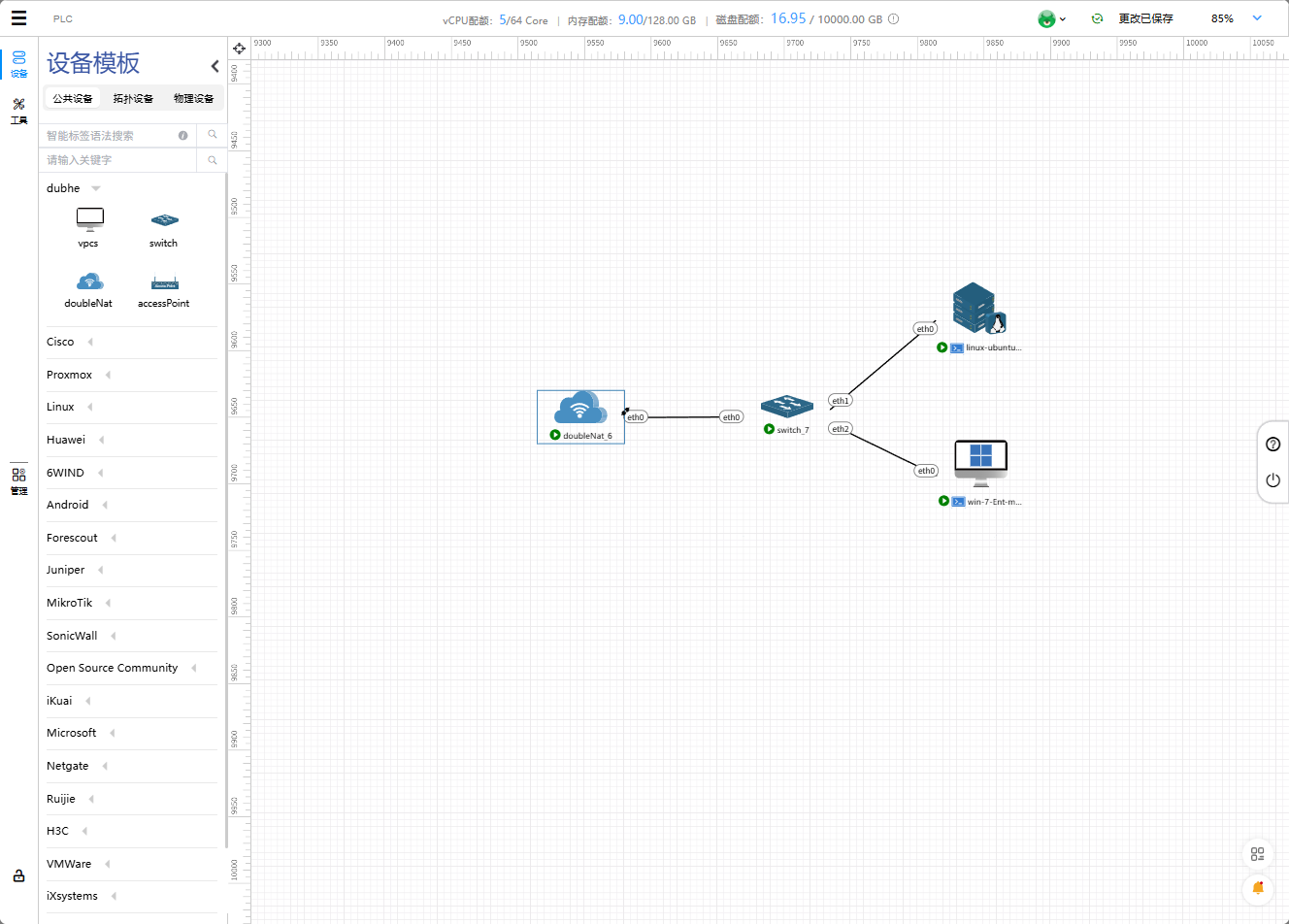

平台：天枢一体化虚拟仿真平台

1.2工具预装检查

安装前可先检查系统是否已预装必要工具，避免重复操作：

# 检查Git是否已安装

git --version

# 检查Node.js是否已安装

node -v

# 检查npm是否已安装

npm -v

若上述命令返回版本号，说明工具已存在；若提示 "command not found"，则需按后续步骤安装。

二、详细安装步骤

2.1 安装 Git（版本控制工具）

Git 用于从 GitHub 克隆 OpenPLC 项目仓库，是获取源码的基础工具。

操作命令：

# 更新软件包索引（同步Ubuntu官方软件源的最新版本信息，确保安装最新版）

sudo apt update

# 安装Git，-y参数自动确认所有安装提示，无需手动干预

sudo apt install -y git

验证安装：

git --version

若输出类似git version 2.25.1的版本信息，说明 Git 安装成功。

2.2克隆 OpenPLC 项目仓库

通过 Git 获取 OpenPLC 最新源码到本地目录。

操作命令：

# 克隆GitHub仓库到本地（默认下载到当前目录的OpenPLC文件夹）

git clone https://github.com/thiagoralves/OpenPLC.git

# 进入项目根目录（后续所有操作均在此目录下执行）

cd OpenPLC

说明：

仓库地址为官方源码地址，若克隆超时，可尝试配置 GitHub 加速（如使用国内镜像仓库或代理）。
克隆完成后，OpenPLC 目录下将包含项目所有源码、构建脚本及配置文件。

2.3 安装 Node.js 与 npm（运行依赖）

OpenPLC 的 Web 服务器基于 Node.js 开发，npm（Node.js 包管理器）用于管理项目依赖，需安装基础版本以支持服务器运行。

操作命令：

# 再次更新软件包索引（确保Node.js相关包信息为最新）

sudo apt update

# 安装Node.js和npm，-y参数自动确认安装

sudo apt install -y nodejs npm

注意事项：

若安装的 Node.js 版本过低（如 v12.x 及以下），可能导致服务器启动失败，可通过 NodeSource 源安装指定版本：

2.4 构建 OpenPLC 项目

通过项目自带的构建脚本编译环境、配置驱动，驱动选择将决定 OpenPLC 能否控制物理或虚拟硬件。

操作命令：

# 运行构建脚本（需在OpenPLC项目根目录下执行）

./build.sh

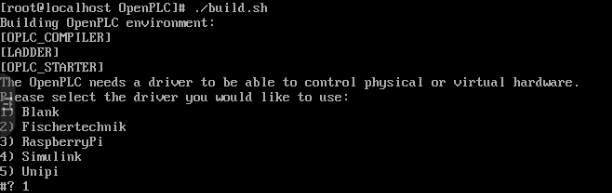

驱动选择说明：

脚本运行后将提示选择驱动，输入对应数字并回车，各驱动适用场景如下：

Blank（空白驱动）：适用于虚拟环境测试，不连接任何物理硬件，仅运行控制逻辑仿真。
Fischertechnik：适用于 Fischertechnik 品牌的教育机器人、工业模型等硬件。
RaspberryPi：适用于树莓派（Raspberry Pi）开发板，支持控制树莓派的 GPIO 口及扩展模块。
Simulink：适用于与 MATLAB/Simulink 联动，实现基于模型的控制仿真。
Unipi：适用于 Unipi 品牌的工业控制器（如 Unipi Neuron、Unipi 1.1）。

构建成功标志：

脚本无报错并输出类似 "The OpenPLC environment has been built successfully" 的提示，说明构建完成。

2.5 启动 OpenPLC 服务器

根据硬件平台选择对应的服务器启动脚本，启动后将运行 Web 服务和控制逻辑引擎。

通用服务器（适用于普通 PC、虚拟机等非树莓派平台）

# 以管理员权限启动通用服务器

sudo node server.js

Raspberry Pi 服务器（仅适用于树莓派硬件）

# 以管理员权限启动树莓派专用服务器

sudo node server_rpi.js

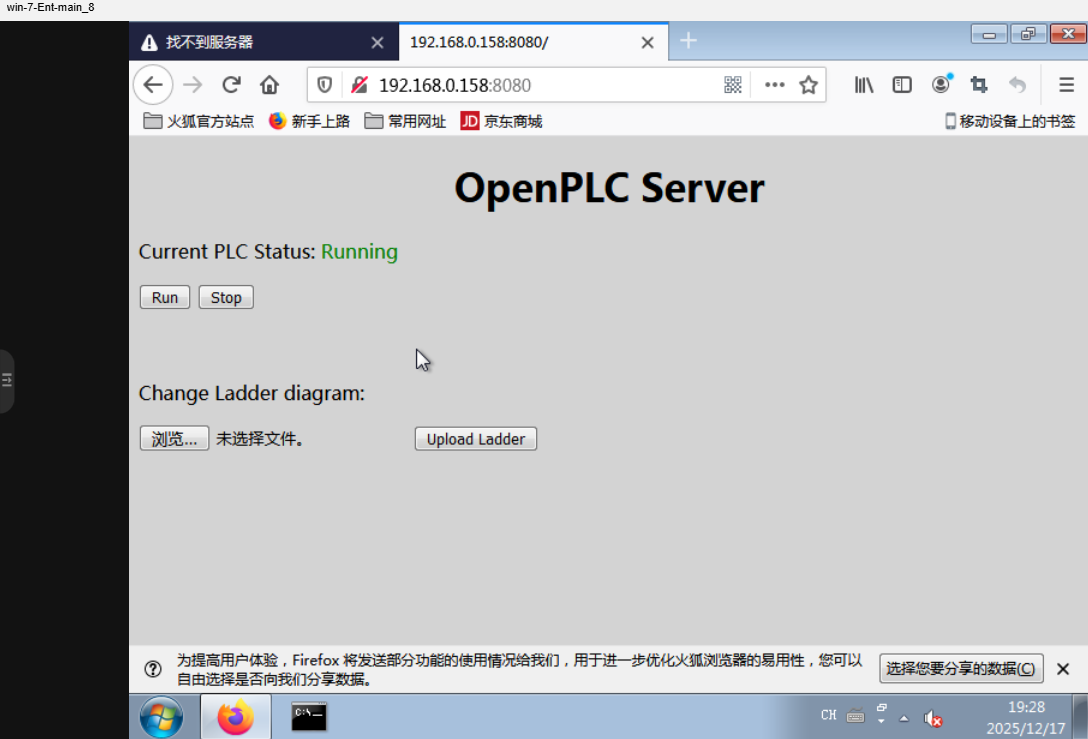

2.6 访问 Web 界面并配置

服务器启动后，通过浏览器访问 Web 界面，即可上传控制程序、配置运行参数。

访问地址

本地访问（服务器与浏览器在同一设备）：http://localhost:8080
局域网访问（浏览器在其他设备）：http://[服务器 IP 地址]:8080

三、总结

通过以上步骤，可完成 Ubuntu 系统下 OpenPLC 的完整安装、驱动配置、服务器启动及 Web 界面使用。OpenPLC 作为开源工业自动化控制器，支持梯形图、功能块图等工业标准编程方式，适用于教学实验、小型自动化项目开发、工业控制原型验证等场景。
