STM32F4_蜂鸣器实验

目录

1. 硬件部分

2. 软件部分

2.1 库函数_蜂鸣器

2.1.1 书写步骤：

2.1.2 代码程序：

---

1. 硬件部分

        蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。 探索者STM32F4ZG开发板板载的蜂鸣器是电磁式的有源蜂鸣器；有源的意思是说蜂鸣器自带了震荡电路，一通电就会发声。无源蜂鸣器没有自带振荡电路，必须外部提供2-5KHz左右的方波驱动才能发声；从对51单片机的学习中可以发现，51单片机的蜂鸣器想要发声，必须给到一个定时时间，在时间内使蜂鸣器的引脚BEEP=！BEEP；呈现方波振荡才能发声；而32单片机只要给到BEEP输出相应电平即可；

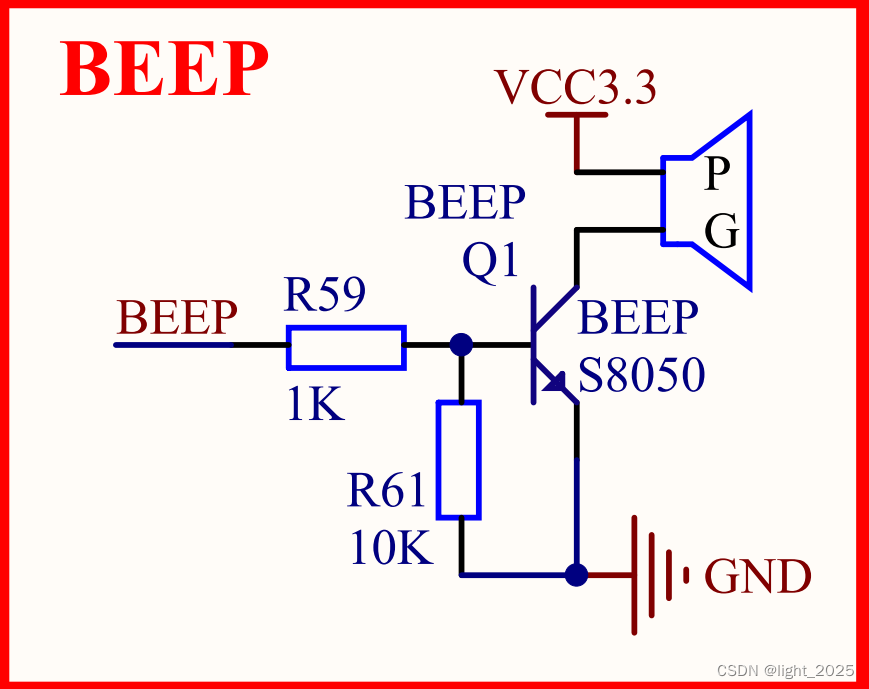

        STM32F4xx系列的蜂鸣器部分原理图如图所示；BEEP接到MCU_PF8引脚上；我们知道，MCU单片机 IO口 的电流非常小，绝大多数起到控制作用，达不到驱动作用，尤其是对蜂鸣器等高耗能设备；所以需要通过三极管的放大作用对 IO口 的电流起到放大作用，蜂鸣器接到三极管的集电极，采
