温度传感器---DS18B20

1.   DS18B20是一种常见的数字温度传感器，具有功能强大、硬件简单、易扩展、抗干扰性强等特点；

测温范围：-55℃------+125℃    通讯接口：1-Wire（单总线）     特点：可形成总线结构、内置温度报警功能、可寄生供电；

2.单总线协议：1-Wire

设备的DQ均要配置成开漏输出模式；DQ添加一个上拉电阻，阻值一般为4.7K左右；（同I2C协议）

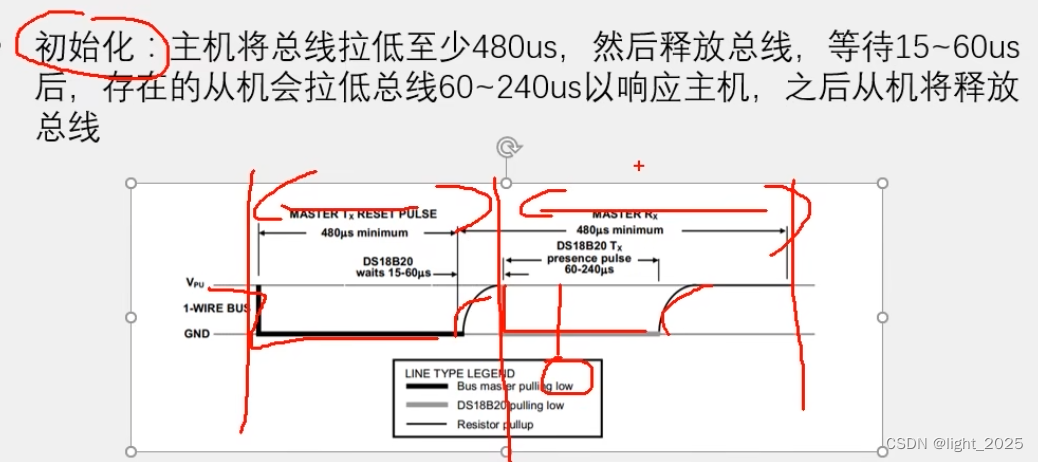

初始化：主机拉低，然后释放总线，等待15-60us，从机响应，从机拉低，然后释放总线（因为是单总线协议，所以不                                能用I2C的高低电平来表示）

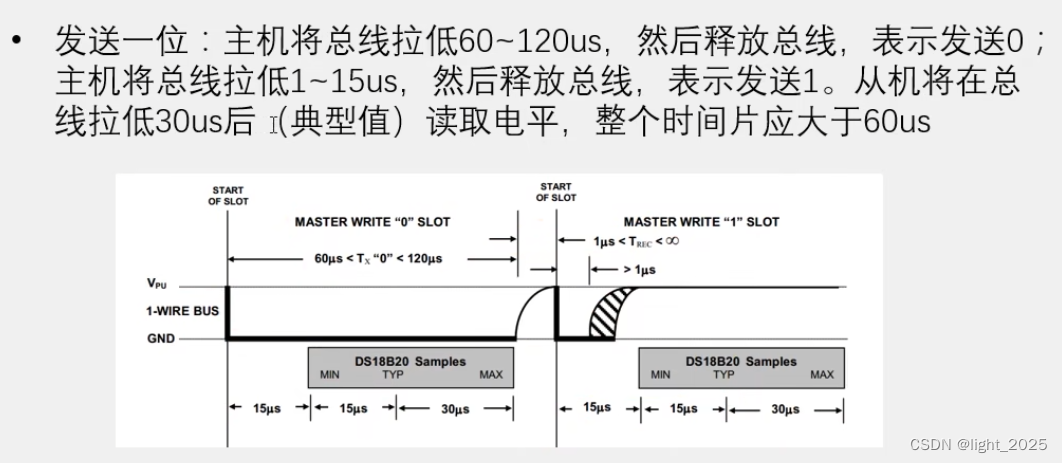

 发送一位：主机将总线拉低60-120us，然后释放总线，表示发送0；主机将总线拉低1-15us，然后释放总线，表示发送1；从机将在主机拉低30us（典型值）以后读取电平，整个时间片应大于60us；

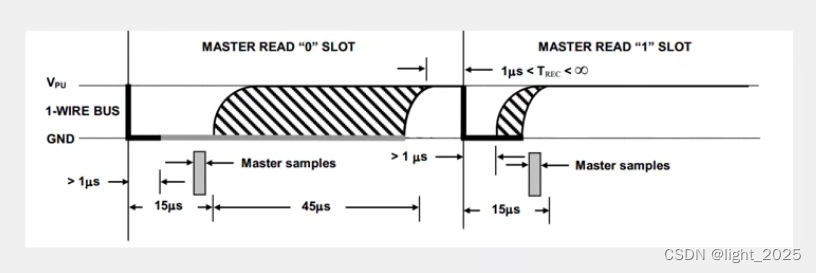

接收一位：主机将总线拉低1-15us，然后释放总线， 并在拉低后15us内读取总线电平，读取为低电平则为0，读取为高电平则为1，整个时间片应大于60us；

发送一个字节：连续调用8次发送一位的时序，依次发送一个字节的8位（低位在前-----区分I2C总线高位在前）

接收一个字节：连续调用8次接收一位的时序，依次接收一个字节的8位（低位在前）

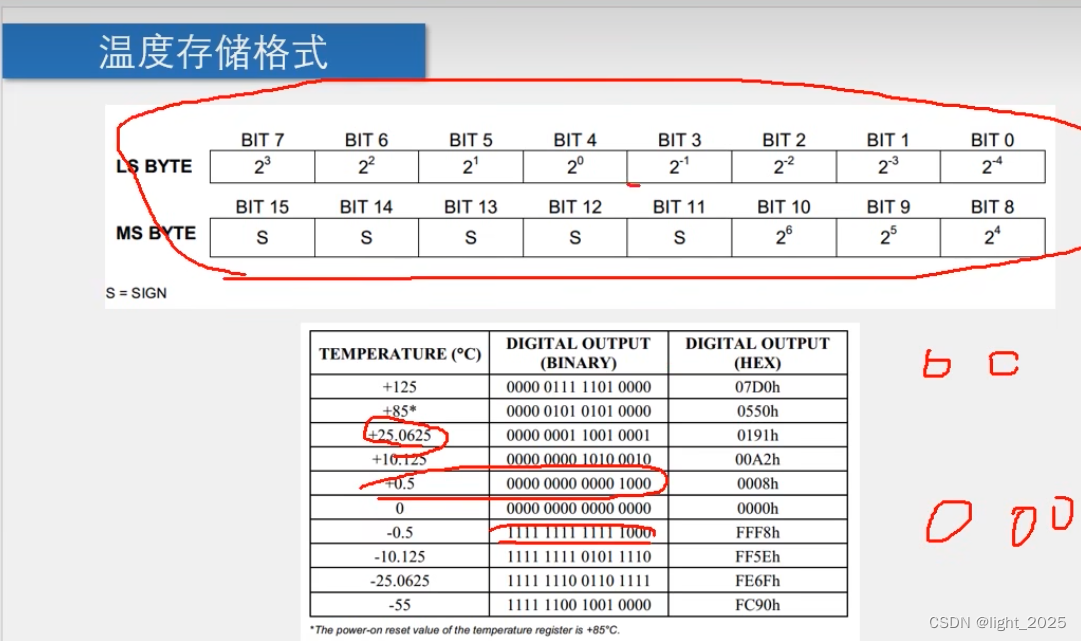

温度存储格式： 高位前5位是符号位，0表示正数，1表示负数；中间位是温度的表示方法，最后四位是小数，BIT3=0.5，BIT2=0.25，BIT1=0.125，BIT0=0.0625；

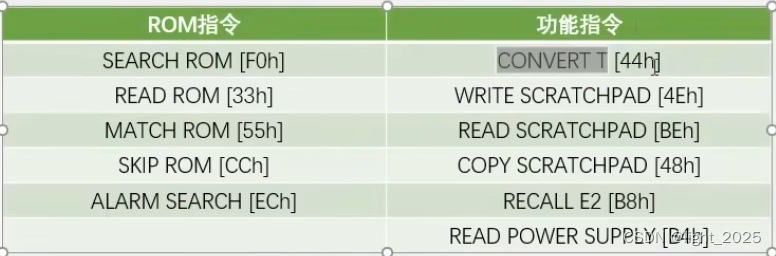

功能指令：

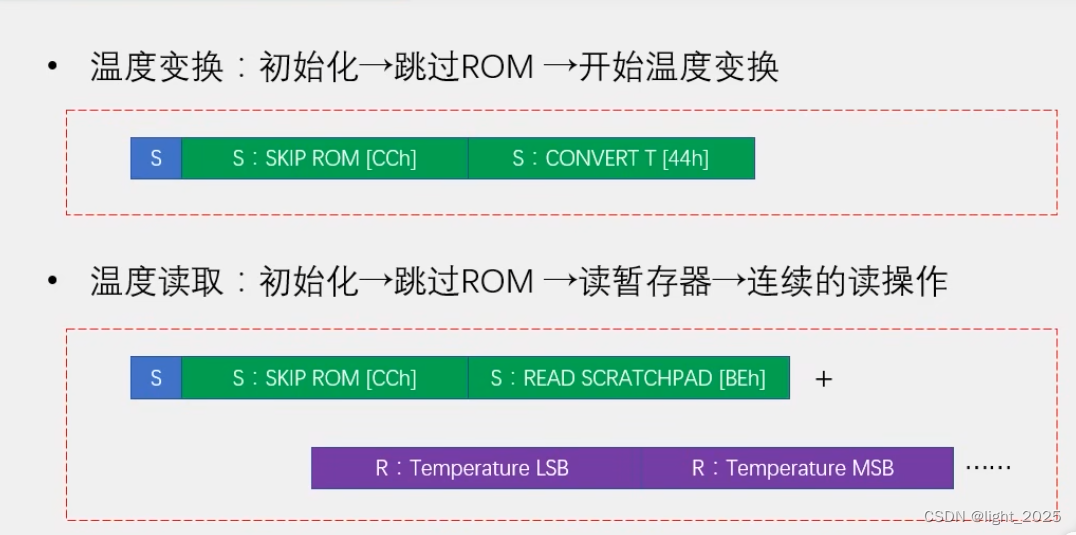

 温度读取：

main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"

float T;

void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);			//等待转换完成
	LCD_Init();
	LCD_ShowString(1,1,"Temperature:");
	while(1)
	{
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(2,1,'-');	//显示负号
			T=-T;			//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(2,1,'+');	//显示正号
		}
		LCD_ShowNum(2,2,T,3);		//显示温度整数部分
		LCD_ShowChar(2,5,'.');		//显示小数点
		LCD_ShowNum(2,6,(unsigned long)(T*10000)%10000,4);//显示温度小数部分
	}
}

DS18B20.c

#include <REGX52.H>
#include "OneWire.h"

//DS18B20指令
#define DS18B20_SKIP_ROM			0xCC
#define DS18B20_CONVERT_T			0x44
#define DS18B20_READ_SCRATCHPAD 	0xBE

/**
  * @brief  DS18B20开始温度变换
  * @param  无
  * @retval 无
  */
void DS18B20_ConvertT(void)
{
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_CONVERT_T);
}

/**
  * @brief  DS18B20读取温度
  * @param  无
  * @retval 温度数值
  */
float DS18B20_ReadT(void)
{
	unsigned char TLSB,TMSB;
	int Temp;
	float T;
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);
	TLSB=OneWire_ReceiveByte();
	TMSB=OneWire_ReceiveByte();
	Temp=(TMSB<<8)|TLSB;
	T=Temp/16.0;
	return T;
}

DS18B20.h

#ifndef __DS18B20_H__
#define __DS18B20_H__

void DS18B20_ConvertT(void);
float DS18B20_ReadT(void);

#endif

Onewire.c

#include <REGX52.H>

//引脚定义
sbit OneWire_DQ=P3^7;

/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位，0为响应，1为未响应
  */
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);		//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);			//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);		//Delay 500us
	return AckBit;
}

/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	OneWire_DQ=0;
	i = 4;while (--i);			//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);			//Delay 50us
	OneWire_DQ=1;
}

/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i = 2;while (--i);			//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);			//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);			//Delay 50us
	return Bit;
}

/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

/**
  * @brief  单总线接收一个字节
  * @param  无
  * @retval 接收的一个字节
  */
unsigned char OneWire_ReceiveByte(void)
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);}
	}
	return Byte;
}

Onewire.h

#ifndef __ONEWIRE_H__
#define __ONEWIRE_H__

unsigned char OneWire_Init(void);
void OneWire_SendBit(unsigned char Bit);
unsigned char OneWire_ReceiveBit(void);
void OneWire_SendByte(unsigned char Byte);
unsigned char OneWire_ReceiveByte(void);

#endif
