这篇博客介绍了STM32在处理红外热释电传感器DS203时的工作，DS203主要用于人体红外感应。内容包括不同厂家的型号替换及热释电传感器原理与应用的参考资料链接。此外，还提到了同步电动机的MS标记，鼠笼型电动机的MC标记，以及电路图中常见的电气符号如L（相线）和N（中性线）的含义。
技术交流QQ群【JAVA,C++,Python,.NET,BigData,AI】：170933152

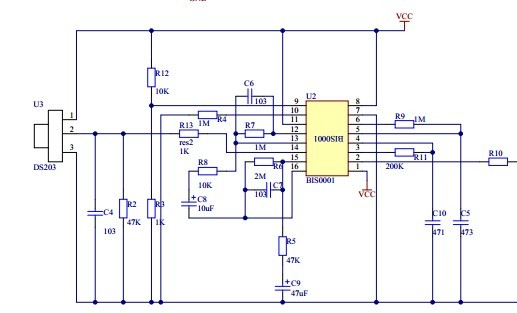

可以看到左侧有个DS203
bai图中DS203这个是红外热释电传感器，du主要用来做人体红外传感，检测人体移动zhi等。不同的厂家dao有不同的型号，参数相近的可以互换。下面是参考资料，有详细介绍：
热释电红外传感器原理及应用
http://wenku.baidu.com/view/cc795718c281e53a5802ff2b.html
红外热释电处理芯片BISS0001应用设计（内有相近的电路图）
http://wenku.baidu.com/view/80d45282d4d8d15abe234edd.html
同步电动机——MS 注意若是反过来就是；SW——转接开关!
鼠笼型电动机—— MC：
L是line的意思，相线，bai俗称火线；N是neutral，中性线的意思，在两相线中du也称为zhi零线。
其他的含义:
AAT 电源自动投入装置
AC 交流电
DC 直流电
FU 熔断器
G 发电机
M 电动机
HG 绿灯
HR 红灯 HW 白灯
HP 光字牌
K 继电器
KA(NZ) 电流继电器(负序零序)
KD 差动继电器
KF 闪光继电器
KH 热继电器
