【SiliconSmart基础篇】基本介绍（上）

点击上方"蓝字"关注我们

1

概览

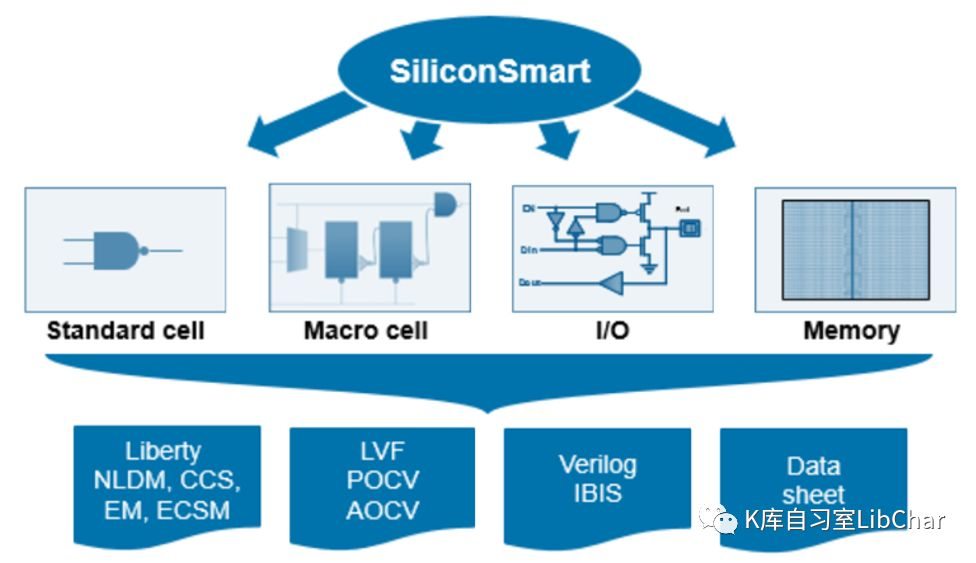

SiliconSmart是一款基础IP参数特征化提取工具，应用非常广泛，支持Standard Cell，Memmory，IO，Macro等特征化提取。支持各种model类型，如NLDM，CCS，ECSM，Verilog，IBIS等。针对先进工艺节点，支持AOCV，POCV，LVF等模型。同时支持产生库的DataSheet。

2

结构

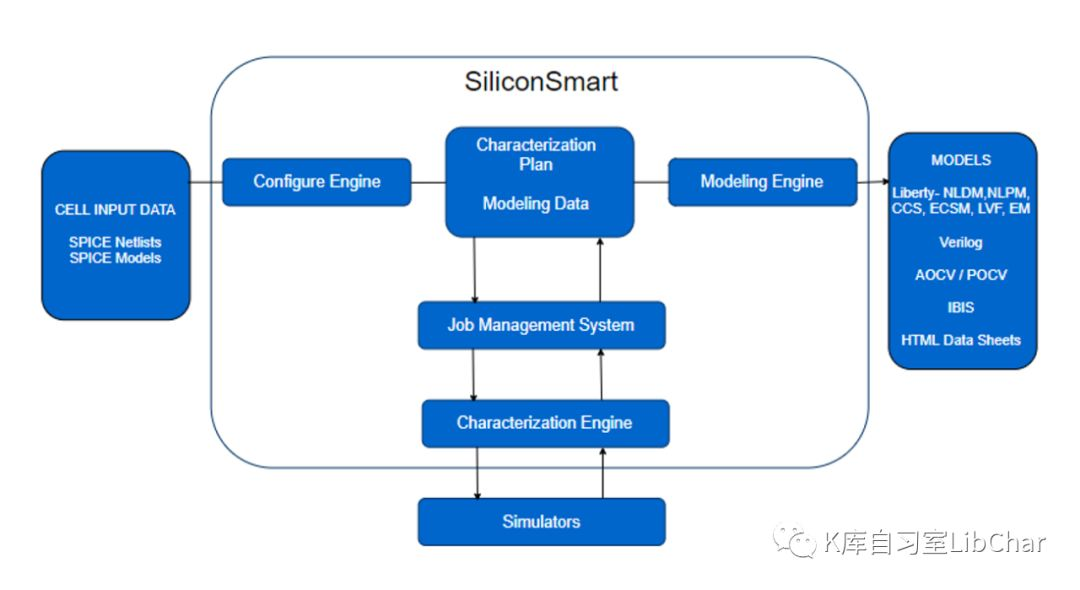

SiliconSmart工具由以下几个部分组成：

• SiliconSmart Shell - 基于Tcl shell的接口，用于调度configuration，characterization和modeling引擎。

• Job调度管理系统 - 管理并分配CPU及license资源，使各个Job高效有序的进行，支持单机standard-alone及LSF，SGE等计算机集群。

• Configuration和Characterization引擎 - 产生特征化需要的arc及仿真网表，执行仿真，量测并处理，分析仿真结果。

• Modeling引擎 - 基于仿真结果，产生liberty model。

3

开始使用

SiliconSmart的启动命令非常简单，在Linux shell敲siliconsmart就可以启动。当然，大多数情况下我们都是使用Tcl脚本自动化的执行。

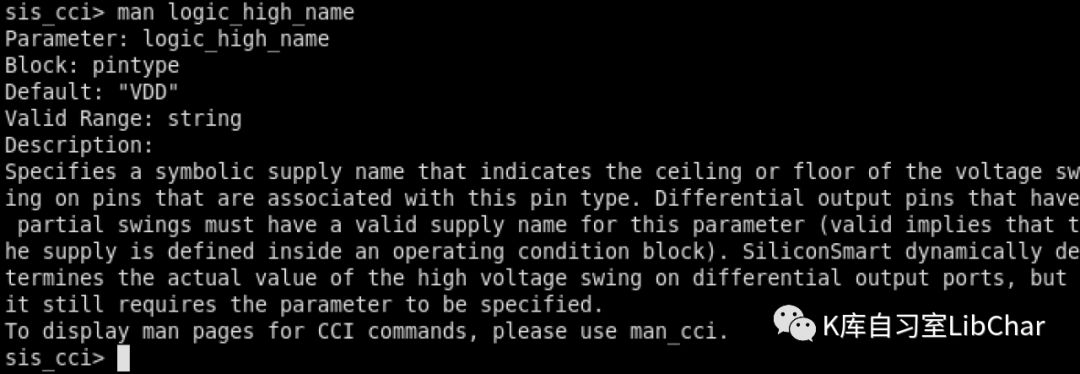

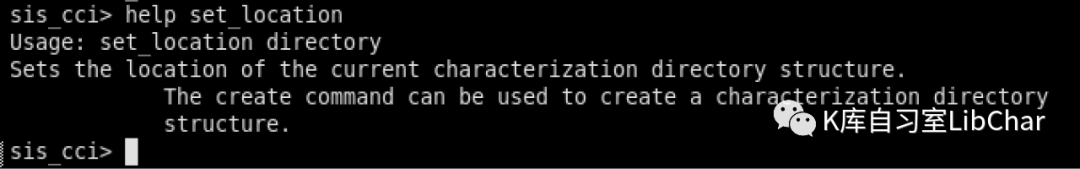

针对工具的每个command和parameter都有帮助说明，可以使用help和man命令调出这些帮助。这里需要强调的是，help命令只对command有效，而man命令只对parameter有效。

每一次运行都会产生log文件，用于检查运行过程中的error和warning。默认的log文件名为siliconsmart.log，可以用set_log_file命令更改log文件的路径以及名称，接下来的所有log都会在这个路径下的同一个log文件里，只要不删除，新log就会跟在老的log之后。



set_log_level命令用来输出log的详细程度，一般来说，INFO信息量最少，VERBOSE信息量最大，包含各种额外debug信息。



set_log_max_size命令用来控制log文件的大小，一旦log文件大小超出了设置范围，即会产生新的log，而老的log则会自动加上.old的后缀。

To be continued...
