Linux中断管理(二):irq_domain(2):结构体与使用方法

最新推荐文章于 2024-11-09 00:31:10 发布

置顶

Andy Pines

最新推荐文章于 2024-11-09 00:31:10 发布

阅读量417

点赞数

分类专栏：驱动学习 Linux基础

本文链接：https://blog.youkuaiyun.com/liaojunwu/article/details/114336116

版权

本文深入探讨Linux内核中的irq_domain结构体及其操作，包括数据结构、flags和fwnode的解释，以及不同映射方式如Linear、Radix Tree、No Map和Legacy的使用场景。同时，分析了irq_domain的创建流程，并举例说明GIC V3和GPIO pl061的irq_domain创建方式和时机。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考文档:

<IRQ-domain.txt>

http://www.wowotech.net/linux_kenrel/irq-domain.html

https://blog.youkuaiyun.com/weixin_41028621/article/details/101448227

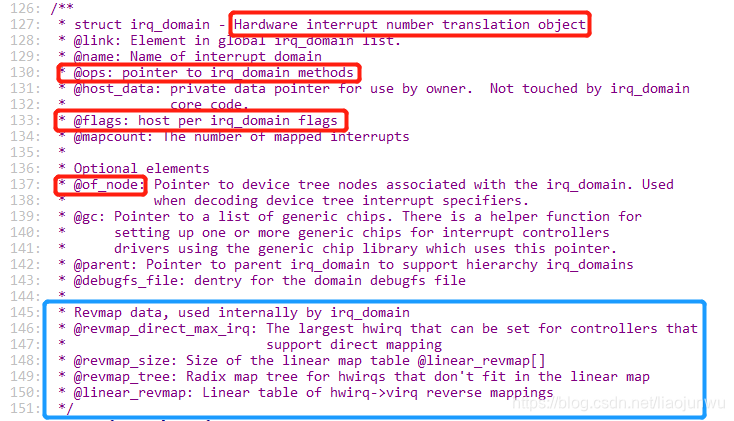

1.irq_domain的数据结构

./include/linux/irqdomain.h

struct irq_domain {
	struct list_head link;
	const char *name;
	const struct irq_domain_ops *ops;
	void *host_data;
	unsigned int flags;
	unsigned int mapcount;

	/* Optional data */
	struct fwnode_handle *fwnode;
	enum irq_domain_bus_token bus_token;
	struct irq_domain_chip_generic *gc;
#ifdef	CONFIG_IRQ_DOMAIN_HIERARCHY
	struct irq_domain *parent;
#endif
#ifdef CONFIG_GENERIC_IRQ_DEBUGFS
	struct dentry		*debugfs_file;
#endif

	/* reverse map data. The linear map gets appended to the irq_domain */
	irq_hw_number_t hwirq_max;
	unsigned int revmap_direct_max_irq;
	unsigned int revmap_size;
	struct radix_tree_root revmap_tree;
	unsigned int linear_revmap[];
};
