九、设备资源管理

1. 前言

先看一个例子：

/* drivers/media/platform/soc_camera/mx1_camera.c, line 695 */
static int __init mx1_camera_probe(struct platform_device *pdev)
{
    ...

    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    irq = platform_get_irq(pdev, 0);
    if (!res || (int)irq <= 0) {
        err = -ENODEV;
        goto exit;
    }

    clk = clk_get(&pdev->dev, "csi_clk");
    if (IS_ERR(clk)) {
        err = PTR_ERR(clk);
        goto exit;
    }

    pcdev = kzalloc(sizeof(*pcdev), GFP_KERNEL);
    if (!pcdev) {
        dev_err(&pdev->dev, "Could not allocate pcdev\n");
        err = -ENOMEM;
        goto exit_put_clk;
    }

    ...

    /*
     * Request the regions.
     */
    if (!request_mem_region(res->start, resource_size(res), DRIVER_NAME)) {
        err = -EBUSY;
        goto exit_kfree;
    }

    base = ioremap(res->start, resource_size(res));
    if (!base) {
        err = -ENOMEM;
        goto exit_release;
    }
    ...

    /* request dma */
    pcdev->dma_chan = imx_dma_request_by_prio(DRIVER_NAME, DMA_PRIO_HIGH);
    if (pcdev->dma_chan < 0) {
        dev_err(&pdev->dev, "Can't request DMA for MX1 CSI\n");
        err = -EBUSY;
        goto exit_iounmap;
    }
    ...

    /* request irq */
    err = claim_fiq(&fh);
    if (err) {
        dev_err(&pdev->dev, "Camera interrupt register failed\n");
        goto exit_free_dma;
    }

    ...
    err = soc_camera_host_register(&pcdev->soc_host);
    if (err)
        goto exit_free_irq;

    dev_info(&pdev->dev, "MX1 Camera driver loaded\n");

    return 0;

exit_free_irq:
    disable_fiq(irq);
    mxc_set_irq_fiq(irq, 0);
    release_fiq(&fh);
exit_free_dma:
	imx_dma_free(pcdev->dma_chan);
exit_iounmap:
	iounmap(base);
exit_release:
	release_mem_region(res->start, resource_size(res));
exit_kfree:
	kfree(pcdev);
exit_put_clk:
	clk_put(clk);
exit:
	return err;
}

相信每一个写过Linux driver的工程师，都在probe函数中遇到过上面的困惑：要顺序申请多种资源（IRQ、clock、memory、regions、ioremap、dma、等等），只要任意一种资源申请失败，就要回滚释放之前申请的所有资源。于是函数的最后，一定会出现很多的goto标签（如上面的exit_free_irq、exit_free_dma、等等），并在申请资源出错时，小心翼翼的goto到正确的标签上，以便释放已申请资源。

正像上面代码一样，整个函数被大段的、重复的“if (condition) { err = xxx; goto xxx; }”充斥，浪费精力，容易出错，不美观。最终，Linux设备模型借助device resource management（设备资源管理），帮我们解决了这个问题。就是：driver你只管申请就行了，不用考虑释放，我设备模型帮你释放。最终，我们的driver可以这样写：

 static int __init mx1_camera_probe(struct platform_device *pdev)
{
    ...

    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);
    irq = platform_get_irq(pdev, 0);
    if (!res || (int)irq <= 0) {
        return -ENODEV;
    }

    clk = devm_clk_get(&pdev->dev, "csi_clk");
    if (IS_ERR(clk)) {
        return PTR_ERR(clk);
    }

    pcdev = devm_kzalloc(&pdev->dev, sizeof(*pcdev), GFP_KERNEL);
    if (!pcdev) {
        dev_err(&pdev->dev, "Could not allocate pcdev\n");
    return -ENOMEM;
    }

    ...

    /*
     * Request the regions.
     */
    if (!devm_request_mem_region(&pdev->dev, res->start, resource_size(res), DRIVER_NAME)) {
        return -EBUSY;
    }

    base = devm_ioremap(&pdev->dev, res->start, resource_size(res));
    if (!base) {
        return -ENOMEM;
    }
    ...

    /* request dma */
    pcdev->dma_chan = imx_dma_request_by_prio(DRIVER_NAME, DMA_PRIO_HIGH);
    if (pcdev->dma_chan < 0) {
        dev_err(&pdev->dev, "Can't request DMA for MX1 CSI\n");
        return -EBUSY;
    }
    ...

    /* request irq */
    err = claim_fiq(&fh);
    if (err) {
        dev_err(&pdev->dev, "Camera interrupt register failed\n");
        return err;
    }

    ...
    err = soc_camera_host_register(&pcdev->soc_host);
    if (err)
        return err;
    dev_info(&pdev->dev, "MX1 Camera driver loaded\n");

    return 0;
}

怎么做到呢？注意上面“devm_”开头的接口，答案就在那里。不要再使用那些常规的资源申请接口，用devm_xxx的接口代替。为了保持兼容，这些新接口和旧接口的参数保持一致，只是名字前加了devm_，并多加一个struct device指针。

2. devm_xxx

下面列举一些常用的资源申请接口，它们由各个framework（如clock、regulator、gpio、等等）基于device resource management实现。使用时，直接忽略“devm_”的前缀，后面剩下的部分，driver工程师都很熟悉。只需记住一点，driver可以只申请，不释放，设备模型会帮忙释放。不过如果为了严谨，在driver remove时，可以主动释放（也有相应的接口，这里没有列出）。

extern void *devm_kzalloc(struct device *dev, size_t size, gfp_t gfp);

void __iomem *devm_ioremap_resource(struct device *dev, struct resource *res);

void __iomem *devm_ioremap(struct device *dev, resource_size_t offset, unsigned long size);

struct clk *devm_clk_get(struct device *dev, const char *id);

int devm_gpio_request(struct device *dev, unsigned gpio, const char *label);

static inline struct pinctrl * devm_pinctrl_get_select( struct device *dev, const char *name);

static inline struct pwm_device *devm_pwm_get(struct device *dev, const char *consumer);

struct regulator *devm_regulator_get(struct device *dev, const char *id);

static inline int devm_request_irq(struct device *dev, unsigned int irq,
								irq_handler_t handler, unsigned long irqflags,
								const char *devname, void *dev_id);

struct reset_control *devm_reset_control_get(struct device *dev, const char *id);

3. 什么是“设备资源”

一个设备能工作，需要依赖很多的外部条件，如供电、时钟等等，这些外部条件称作设备资源（device resouce）。对于现代计算机的体系结构，可能的资源包括：

1. power，供电。
2. clock，时钟。
3. memory，内存，在kernel中一般使用kzalloc分配。
4. GPIO，用户和CPU交换简单控制、状态等信息。
5. IRQ，触发中断。
6. DMA，无CPU参与情况下进行数据传输。
7. 虚拟地址空间，一般使用ioremap、request_region等分配。
8. 其它资源

而在Linux kernel的眼中，“资源”的定义更为广义，比如PWM、RTC、reset，都可以抽象为资源，供driver使用。

在较早的kernel中，系统还不是特别复杂，且各个framework还没有成型，因此大多的资源都由driver自行维护。但随着系统复杂度的增加，driver之间共用资源的情况越来越多，同时电源管理的需求也越来越迫切。于是kernel就将各个resource的管理权收回，基于“device resource management”的框架，由各个framework统一管理，包括分配和回收。

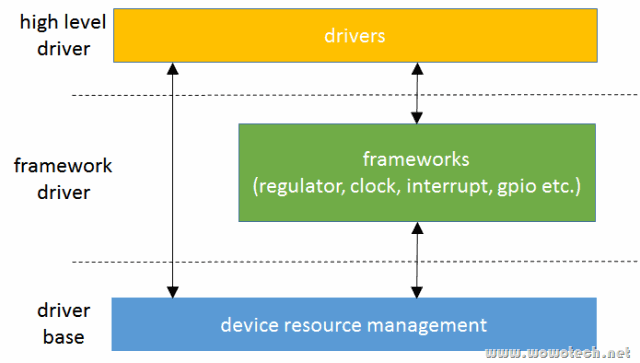

4. DRM(device resource management)的软件框架

device resource management位于“drivers/base/devres.c”中，它的实现非常简单，因为资源的种类有很多，表现形式也多种多样，而devres不可能一一知情，也就不能进行具体的分配和回收。因此，devres能做的（也是它的唯一功能），就是：提供一种机制，将系统中某个设备的所有资源，以链表的形式组织起来，以便在driver detach的时候，自动释放。

而更为具体的事情，如怎么抽象某一种设备，则由上层的framework负责。这些framework包括：regulator framework（管理power资源），clock framework（管理clock资源），interrupt framework（管理中断资源）、gpio framework（管理gpio资源），pwm framework（管理PWM），等等。

其它的driver，位于这些framework之上，使用它们提供的机制和接口，开发起来就非常方便了。

5. 代码分析

5.1 数据结构

先从struct device开始吧！该结构中有一个名称为devres_head的链表头，用于保存该设备申请的所有资源，如下：

struct device {
    ...
    spinlock_t devres_lock;
    struct list_head devres_head;
    ...
}

那资源的数据结构呢？在“drivers/base/devres.c”中，名称为struct devres，如下：

struct devres {
    struct devres_node node;
	/* -- 3 pointers */
    /* 确保以ULL长度对齐 */
    /*data零长度数组就表示资源，资源是什么类型就分配多大的空间，然后将其转换成对应的类型*/
	unsigned long long  data[];
};

咋一看非常简单，一个struct devres_node的变量node，一个零长度数组data，但其中有无穷奥妙，让我们继续分析。

node用于将devres组织起来，方便插入到device结构的devres_head链表中，因此一定也有一个list_head（见下面的entry）。另外，资源的存在形式到底是什么，device resource management并不知情，因此需要上层模块提供一个release的回调函数，用于release资源，如下：

struct devres_node {
	struct list_head                entry;
	dr_release_t                    release;
#ifdef CONFIG_DEBUG_DEVRES
	const char                      *name;
 	size_t                          size;
#endif
};

抛开用于debug的变量不说，也很简单，一个名为entry的 list_head链表，一个release回调函数。看不出怎么抽象资源啊！别急，奥妙都在data这个零长度数组上面呢。

5.2 零长度数组

零长度数组的英文原名为Arrays of Length Zero，是GNU C的规范，主要用途是用来作为结构体的最后一个成员，然后用它来访问此结构体对象之后的一段内存（通常是动态分配的内存）。什么意思呢？

以struct devres为例，devres_node变量的长度为3个指针的长度，而struct devres的长度也是3个指针的长度，data只是一个标记，当有人分配了大于3个指针长度的空间并把它转换为struct devres类型的变量后，我们就可以通过data来访问多出来的memory。也就是说，有了零长度数组data，struct devres结构的长度可以不定，完全依赖于你分配的空间的大小。有什么用呢？

以本文的应用场景为例，多出来的、可通过data访问的空间，正是具体的device resource所占的空间。资源的类型不同，占用的空间的多少也不同，但devres模块的主要功能又是释放资源所占的资源。这是就是零长度数组的功能之一，因为整个memory空间是连续的，因此可以通过释放devres指针，进而释放所有的空间，包括data所指的那片不定长度的、具体资源所用的空间。

零长度数组（data[0]），在不同的C版本中，有不同的实现方案，包括1长度数组（data[1]）和不定长度数组（data[]，本文所描述就是这一种），具体可参考GCC规范

5.3 向上层framework提供的接口：devres_alloc/devres_free、devres_add/devres_remove

先看一个使用device resource management的例子（IRQ模块）：

/* include/linux/interrupt.h */
static inline int __must_check devm_request_irq(struct device *dev, unsigned int irq, irq_handler_t handler,\
                                                unsigned long irqflags, const char *devname, void *dev_id)
{
    return devm_request_threaded_irq(dev, irq, handler, NULL, irqflags, devname, dev_id);
}

/* kernel/irq/devres.c */
int devm_request_threaded_irq(struct device *dev, unsigned int irq, irq_handler_t handler, irq_handler_t thread_fn,\
                              unsigned long irqflags, const char *devname, void *dev_id)
{
    struct irq_devres *dr;
    int rc;

    /*分配data的大小是sizeof(struct irq_devres)，对返回的data直接转换成irq_devres结构*/
    dr = devres_alloc(devm_irq_release, sizeof(struct irq_devres), GFP_KERNEL);
    if (!dr)
        return -ENOMEM;

    rc = request_threaded_irq(irq, handler, thread_fn, irqflags, devname, dev_id);
    if (rc) {
        devres_free(dr);
        return rc;
    }

    dr->irq = irq;
    dr->dev_id = dev_id;
    /*再将devres结构放到device结构中的链表上*/
    devres_add(dev, dr);

    return 0;
}
EXPORT_SYMBOL(devm_request_threaded_irq);

/*可以直接调用这个函数释放，也可以不调用让其自动释放*/
void devm_free_irq(struct device *dev, unsigned int irq, void *dev_id)
{
    struct irq_devres match_data = { irq, dev_id };

    WARN_ON(devres_destroy(dev, devm_irq_release, devm_irq_match, &match_data));
    free_irq(irq, dev_id);
}
EXPORT_SYMBOL(devm_free_irq);

前面我们提过，上层的IRQ framework，会提供两个和request_irq/free_irq基本兼容的接口，这两个接口的实现非常简单，就是在原有的实现之上，封装一层devres的操作，如要包括：

1. 一个自定义的数据结构（struct irq_devres），用于保存和resource有关的信息（对中断来说，就是IRQ num），如下：

/*
* device resource management aware IRQ request/free implementation.
*/
struct irq_devres {
	unsigned int irq;
	void *dev_id;
};

2. 一个用于release resource的回调函数（这里的release，和memory无关，例如free IRQ），如下：

static void devm_irq_release(struct device *dev, void *res)
{
	struct irq_devres *this = res;
	free_irq(this->irq, this->dev_id);
}

因为回调函数是由devres模块调用的，由它的参数可知，struct irq_devres变量就是实际的“资源”，但对devres而言，它并不知道该资源的实际形态，因而是void类型指针。也只有这样，devres模块才可以统一的处理所有类型的资源。

3. 以回调函数、resource的size为参数，调用devres_alloc接口，为resource分配空间。该接口的定义如下：

void * devres_alloc(dr_release_t release, size_t size, gfp_t gfp)
{
    struct devres *dr;
    dr = alloc_dr(release, size, gfp);
    if (unlikely(!dr))
        return NULL;
    return dr->data;
}

调用alloc_dr，分配一个struct devres类型的变量，并返回其中的data指针（data变量实际上是资源的代表）。alloc_dr的定义如下：

static __always_inline struct devres * alloc_dr(dr_release_t release, size_t size, gfp_t gfp)
{
    size_t tot_size = sizeof(struct devres) + size;
    struct devres *dr;

    dr = kmalloc_track_caller(tot_size, gfp);
    if (unlikely(!dr))
        return NULL;

    memset(dr, 0, tot_size);
    INIT_LIST_HEAD(&dr->node.entry);
    dr->node.release = release; /*release回调赋值过去*/
    return dr;
}

看第一句就可以了，在资源size之前，加一个struct devres的size，就是total分配的空间。除去struct devres的，就是资源的（由data指针访问）。之后是初始化struct devres变量的node。

4. 调用原来的中断注册接口（这里是request_threaded_irq），注册中断。该步骤和device resource management无关。

5. 注册成功后，以设备指针（dev）和资源指针（dr）为参数，调用devres_add，将资源添加到设备的资源链表头（devres_head）中，该接口定义如下：

void devres_add(struct device *dev, void *res)
{
    struct devres *dr = container_of(res, struct devres, data);
    unsigned long flags;
    spin_lock_irqsave(&dev->devres_lock, flags);
    add_dr(dev, &dr->node);
    spin_unlock_irqrestore(&dev->devres_lock, flags);
}

从资源指针中，取出完整的struct devres指针，调用add_dr接口。add_dr也很简单，把struct devres指针挂到设备的devres_head中即可：

static void add_dr(struct device *dev, struct devres_node *node)
{
    devres_log(dev, node, "ADD");
    BUG_ON(!list_empty(&node->entry));
    list_add_tail(&node->entry, &dev->devres_head); /*注意这里是尾插法插入设备的资源链表的*/
}

6. 如果失败，可以通过devres_free接口释放资源占用的空间，devm_free_irq接口中，会调用devres_destroy接口，将devres从devres_head中移除，并释放资源。这里就不详细描述了。

5.4 向设备模型提供的接口：devres_release_all

这里是重点，用于自动释放资源。

先回忆一下设备模型中probe的流程，devres_release_all接口被调用的时机有两个：

1. probe失败时，调用过程为：

__driver_attach / __device_attach–>driver_probe_device—>really_probe，really_probe调用driver或者bus的probe接口，如果失败，则会调用devres_release_all。

2. deriver dettach时（就是driver remove时）

driver_detach/bus_remove_device–>__device_release_driver–>devres_release_all

devres_release_all的实现如下：

int devres_release_all(struct device *dev)
{
    unsigned long flags;
    /* Looks like an uninitialized device structure */
    /* 如果在函数probe()失败时驱动中自己已经释放了，这里就是NULL，就不再次释放了*/
    if (WARN_ON(dev->devres_head.next == NULL))
        return -ENODEV;
    spin_lock_irqsave(&dev->devres_lock, flags);
    return release_nodes(dev, dev->devres_head.next, &dev->devres_head, flags);
}

以设备指针为参数，直接调用release_nodes：

/*此为内核代码静态分析工具Sparse的annotation。Sparse通过gcc的扩展属性__attribute__ 以及自己定义的__context__来对代码进行静态检查。*/
static int release_nodes(struct device *dev, struct list_head *first, struct list_head *end, unsigned long flags)
 __releases(&dev->devres_lock)
{
    LIST_HEAD(todo);
    int cnt;
    struct devres *dr, *tmp;

    cnt = remove_nodes(dev, first, end, &todo);

    spin_unlock_irqrestore(&dev->devres_lock, flags);
   /*
    * Release.  Note that both devres and devres_group are
    * handled as devres in the following loop.  This is safe.
    */
    /*最后申请的资源最先释放*/
    list_for_each_entry_safe_reverse(dr, tmp, &todo, node.entry) {
        devres_log(dev, &dr->node, "REL");
        dr->node.release(dev, dr->data);
        kfree(dr);
    }

    return cnt;
}

• 首先，会先调用remove_nodes，将设备所有的struct devres指针从设备的devres_head中移除。

• 然后，调用所有资源的release回调函数，回调函数会回收具体的资源。

• 最后，调用free，释放devres以及资源所占的空间。

• 【参考资料】

  • 蜗窝科技
