eNSP之家----单臂路由实验入门详解

单臂路由实验

和三层交换类似，三层交换是把交换机作为网关，单臂路由是把路由器作为网关

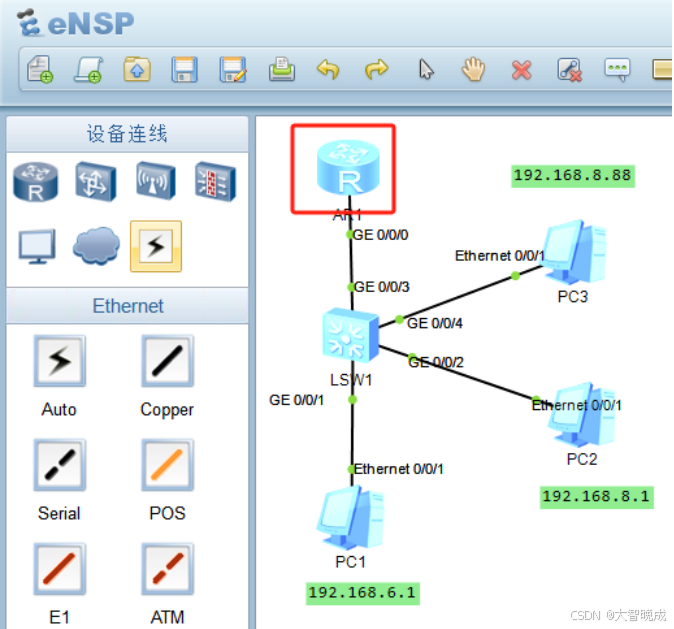

如上图配置拓扑图，PC1、PC2、LSW1的配置和上个实验的配置一样。

AR1配置：

system        //进入系统视图

int g0/0/0.10    //给物理端口g0/0/0增加一个虚拟10子端口，并进入子接口视图，子接口编号为10

dot1q termination vid 10   //终结带有vlan 10 的报文。

ip add 192.168.6.254 24  //设置子端口的ip地址

arp broadcast enable     //ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。

int g0/0/0.20

dot1q termination vid 20

ip add 192.168.8.254 24

arp broadcast enable

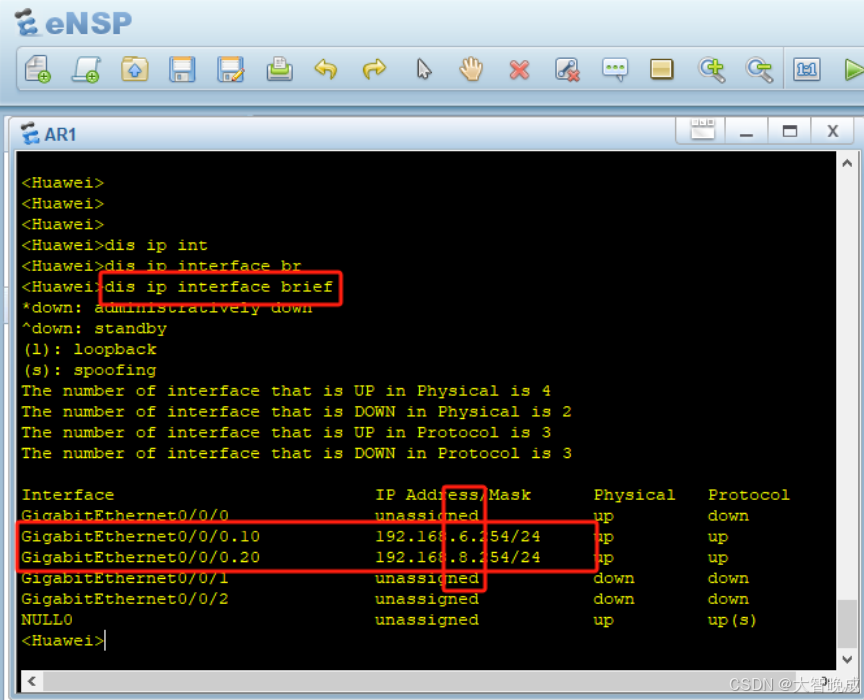

dis this(查看此端口下的配置信息，检查一下是否正确)

此时测试PC1能ping通PC2
