STM32delay延时函数不准确，无法读取DHT11数据的问题
环境：KEIL5 、STM32F103C8T6 、淘宝提供的例程
功能需求：stm32f103单片机读取dht11的温湿度数据

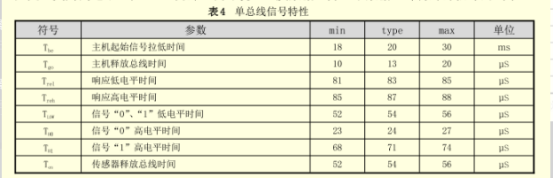

问题发生：在把商家提供的驱动包移植的我的工程中后，只有DHT11传感器无法正常工作，其他传感器能正常工作，初步分析是DHT11的驱动代码有问题。因为DHT11对微秒的延时要求比较高。
在这里插入图片描述

问题查找：

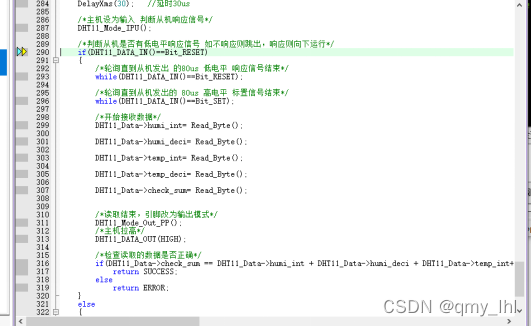

1、经过debug的调试，发现代码在if(DHT11_DATA_IN() == Bit_RESET)这里判断后，条件不成立，问题应该在DHT11_DATA_IN() 函数中。

在这里插入图片描述

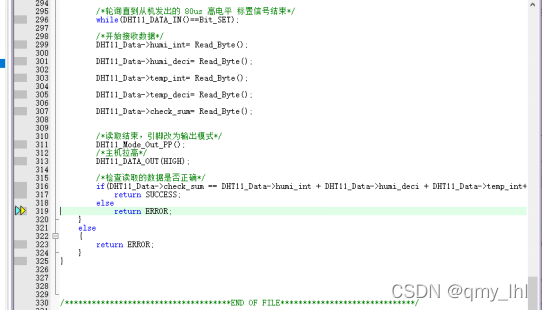

DHT11_DATA_IN()函数的宏定义，函数功能为读取DHT11的响应信号，说明DHT11没有正常启动，所以没有返回信号。
在这里插入图片描述

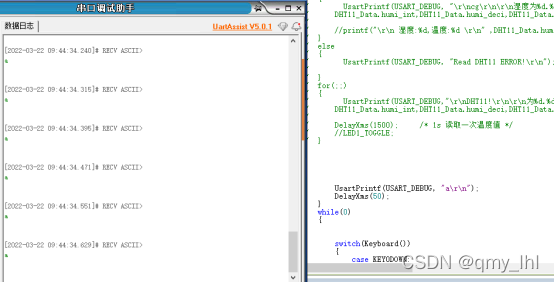

2、当在程序中与波特率115200发送一个字节a，（大约0.0086ms），delay(50)毫秒进行延时时，发现两个延时的时间大于50毫秒(大约80ms)
3、推测:1、可能芯片的时钟有问题，可能性小 2、delay函数本来就不准确，博客上有相关的说法 3、我的程序中可能定义了某个中断，但我忘记了，所以出现延时。
在这里插入图片描述

4、找解决方案

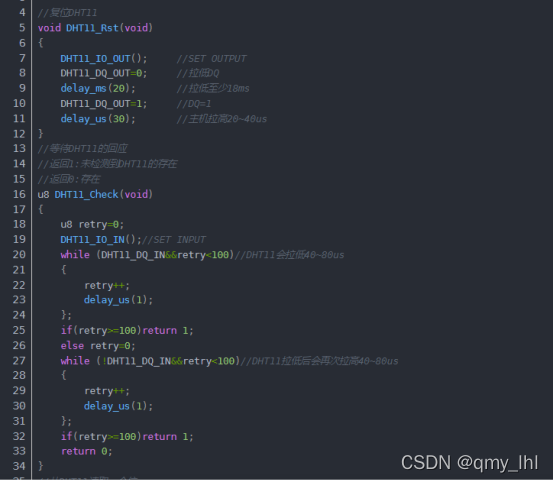

在相关淘宝店上找了很多程序源码，但都是使用很多delay函数的，网上论坛上的代码也是，使用不能参考。
在这里插入图片描述

在一个博客上发现，可以通过while(…)函数去替代相关的delay()函数，那就可以不用考虑delay()函数是否准确的问题了。
在这里插入图片描述

5、替代函数分析

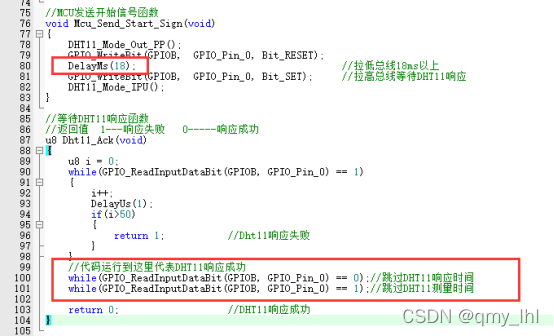

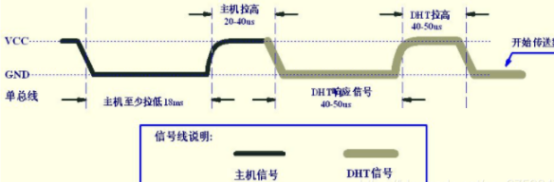

MCU发送开始信号和DHT11响应函数

发送起始信号后，通过while来替代两个应答的delay()函数
while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0);//跳过DHT11响应时间
while(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 1);//跳过DHT11测量时间

相似的
在这里插入图片描述

在这里插入图片描述

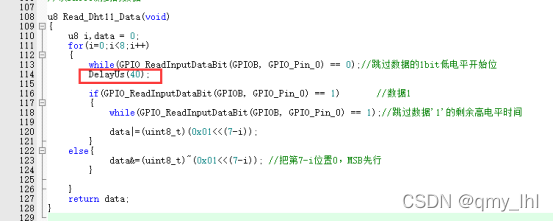

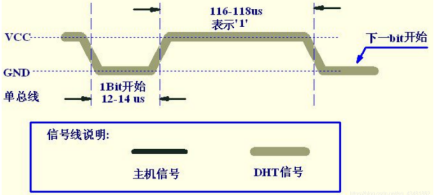

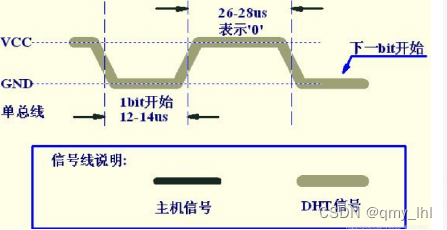

到此，delay延时不准确问题基本解决，当数还是不准确的时候，可以通过调节上方的DelauUsaa（40）；函数中的值，直到能测出数据。上方的函数是判断接收的数据是1还是0。

dht11.c的代码

#include "dht11.h"


//DHT11初始化函数
//DHT11 DATA---PB3


void Dht11_Init(void)
{
   GPIO_InitTypeDef GPIO_InitStruct;
	//开B组时钟和AFIO时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB ,ENABLE);
	//初始化IO口

							//定义结构体变量
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;			//配置为开漏输出
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;					//选定管脚3
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;			//输出速度为2MHZ
	GPIO_Init( GPIOB, &GPIO_InitStruct)
