时钟芯片S35390A

最新推荐文章于 2024-02-21 11:17:52 发布
原创 最新推荐文章于 2024-02-21 11:17:52 发布 · 3.4k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#时钟芯片S35390A

本文介绍了一种嵌入式设备中使用类似EEPROM的自由寄存器进行数据存储的方法，详细阐述了其读写操作流程及通信格式，并提到了状态寄存器、中断寄存器等关键组件的功能。同时，文中还分享了在设置实时时间时可能遇到的24小时模式问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

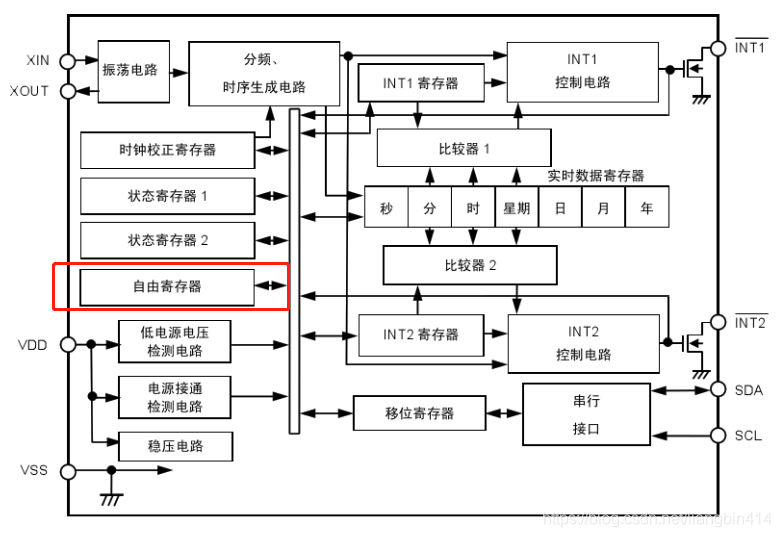

1、内置有自由寄存器，相档于EEPROM, 用户写入自己的数据，断电后，下次再通电能读出数据。

在这里插入图片描述

在这里插入图片描述

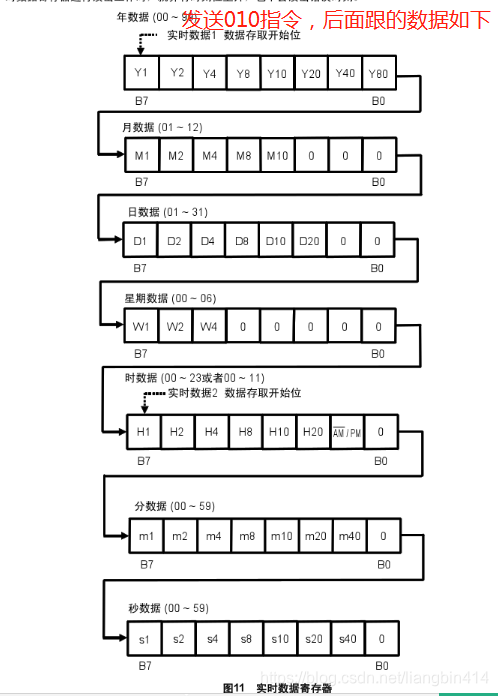

读取的顺序为：
先发一字节指令-------->再写/读出数据 (可能是1字节，也可能是多字节的数据)

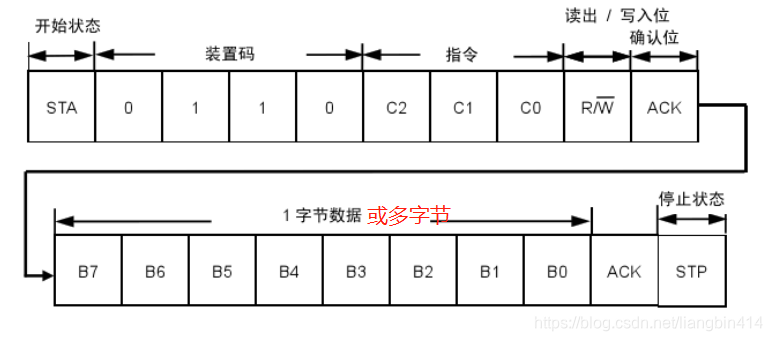

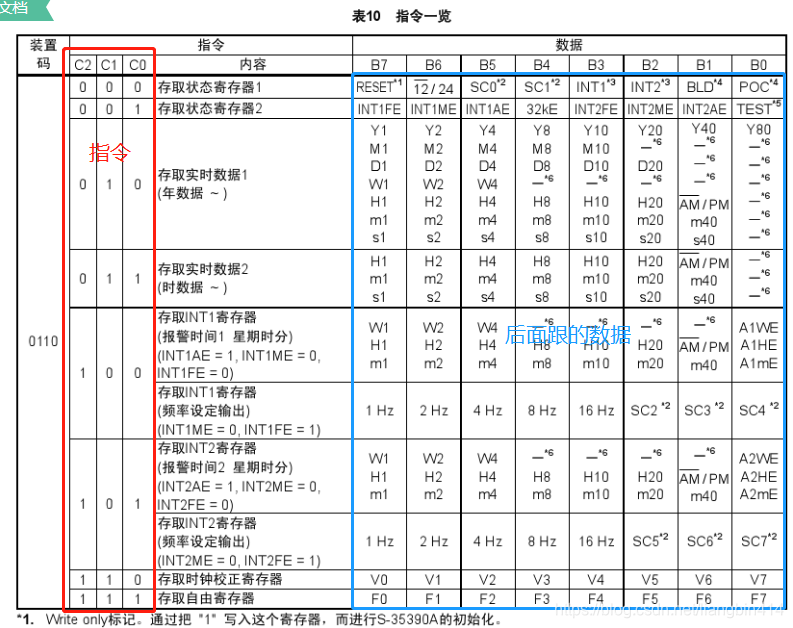

通信格式：
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

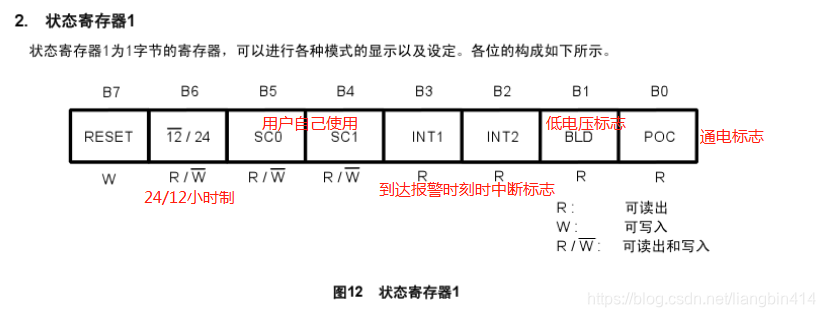

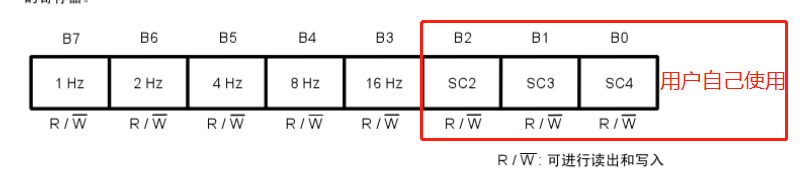

状态寄存器1
在这里插入图片描述

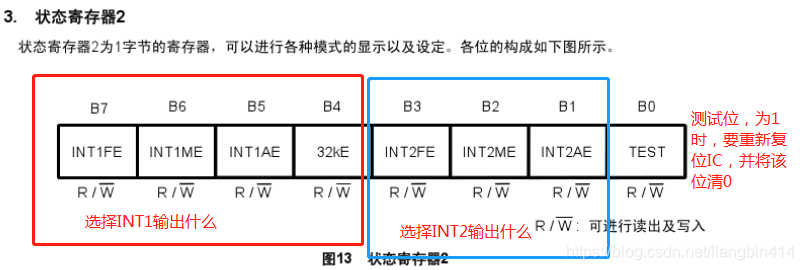

状态寄存器2
在这里插入图片描述

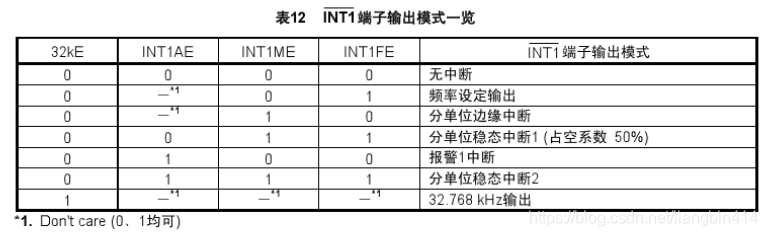

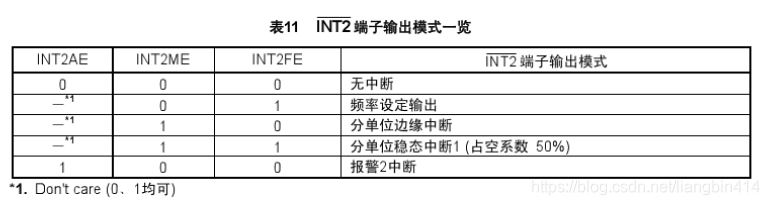

中断寄存器
在这里插入图片描述
在这里插入图片描述

INT1 INT2报警寄存器，各有三个字节，每个字节的最后1位B0为1时表示该字节有效。三个字节分别用于设置星期、时、分。当设置的值与实时寄存器的值相同时，报警。当状态寄存器2选择为频率输出时， 该寄存器变为频率值设定（变为只有1字节）：
在这里插入图片描述
**时钟校正寄存器

自由寄存器**
只有1个字节，存用户自己的东西

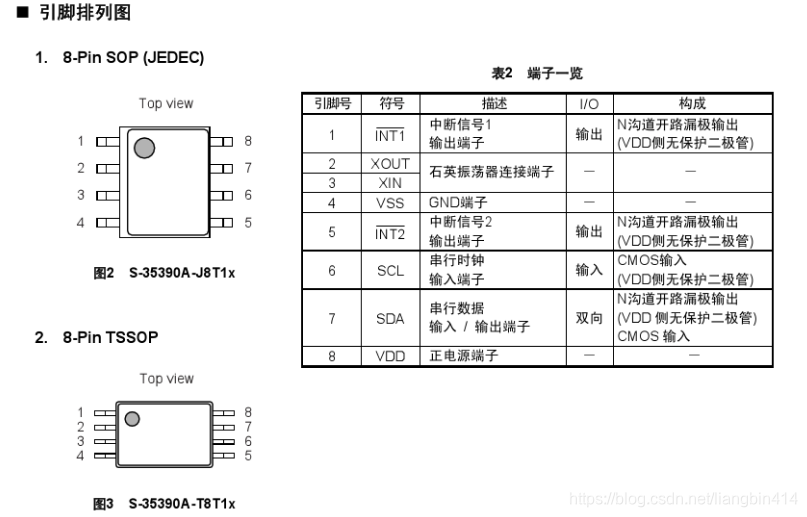

INT1输出是开漏，记得要上拉电阻。
在这里插入图片描述

遇到的问题：
1、写入实时时间时，如果没有设置为24小时模式，如果时 写入大于12的数据，将会变为0
