从raspberry pi OS 64-bit lite开始安装图形界面(icewm ,dwm)

安装icewm简单版本

1. 首先准备好无图形界面的操作系统raspberry pi OS 64-bit，我使用的是2022年4月4日的版本。新版本的系统删除了默认的pi用户，需要自己创建，最好使用rpi-imager可以配置。

2. 配置好串口，wifi，ssh等基础设置，使用最新的rpi-imager可以配置这些属性。

3. 安装X window的最小系统

   apt-get install --no-install-recommends xdm icewm icewm-themes xserver-xorg xserver-xorg-core xserver-common xorg xterm x11-apps  xfonts-base xfonts-100dpi xfonts-75dpi xfonts-scalable


   xserver-xorg xserver-xorg-core xserver-common xorg是x11的组件

4. 修改~/.xsession文件

   #!/bin/bash
   # set wm to default window manager
   # set xchoose to "/usr/bin/choosewm" or "" to not run choosewm and use default
   wm="/usr/bin/icewm"
   xchoose=""
   # Comment out next line to not run choosewm
   xchoose="/usr/bin/choosewm"
   #
   # Personal configuration stuff
   #
   xrdb < ~/.Xdefaults
   xhost +
   xsetroot -solid black
   #
   # run choosewm (which will run the selected wm) or the default wm
   #
   [ -x "$xchoose" ] && exec $xchoose
   [ -x "$wm" ] && exec $wm
   #
   # If we get here, something is wrong, so run an xterm
   #
   exec /usr/bin/xterm


5. 重启树莓派，如果是直接外接屏幕。进入的是非图形界面，使用startx可以启动图形界面，使用的是icewm，这个界面有window95的风格。

树莓派官方推出了很多版本的系统，上面这套流程在非最新版系统上都可以正常运行。最新版的系统上还有一些bug，后面会介绍绕过这个bug的方法。

使用xrdp服务远程树莓派桌面

1. 安装xrdp服务

   sudo apt install xrdp

2. 检查xrdp服务的状态

   systemctl show -p SubState --value xrdp

3. 由于xrdp需要使用/etc/ssl/private/ssl-cert-snakeoil.key。需要将xrdp用户添加到ssl-cert组中，使得xrdp用户可以访问到该文件

   sudo adduser xrdp ssl-cert

这里因为xorg自带一个图形界面，需要配置一下xrdp的启动脚本，脚本在/etc/xrdp/startwm.sh查看一下内容，我这里的脚本是调用x11的启动脚本，这样用xrdp打开的图形界面和直插显示屏的图形界面是一致的。在freebsd上xrdp是自己调用x11的工具起了一个图形界面。

安装其他的窗口管理器

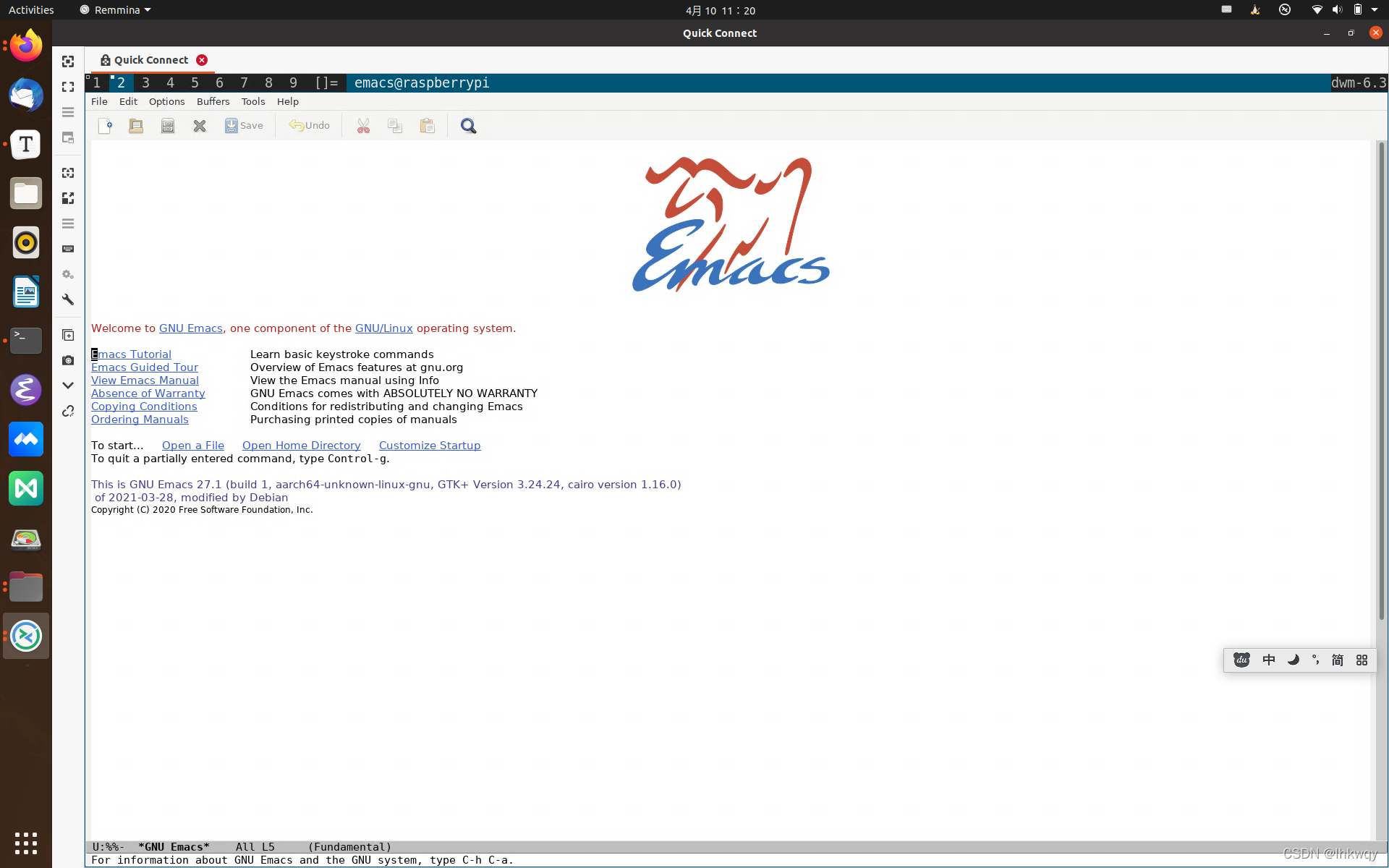

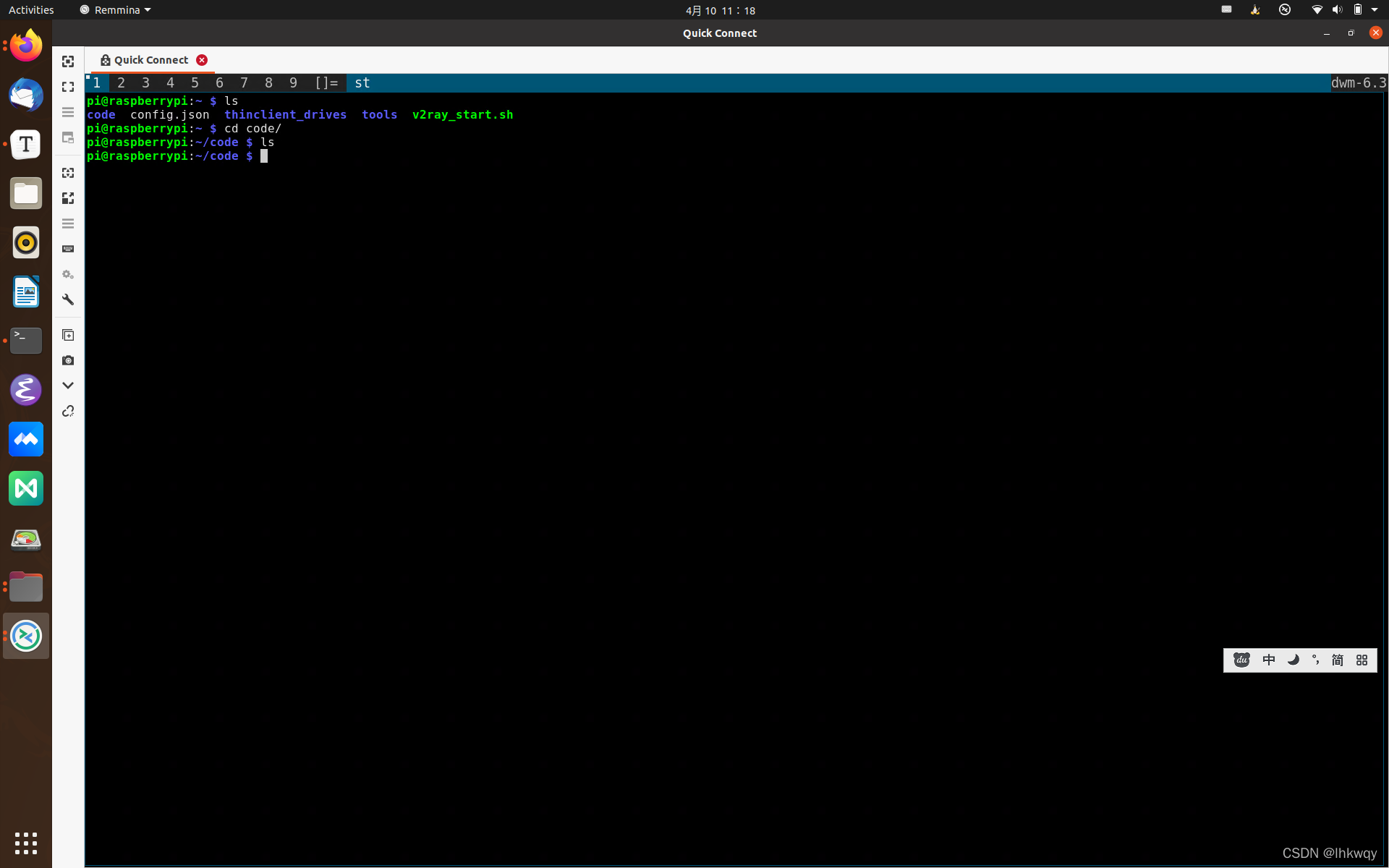

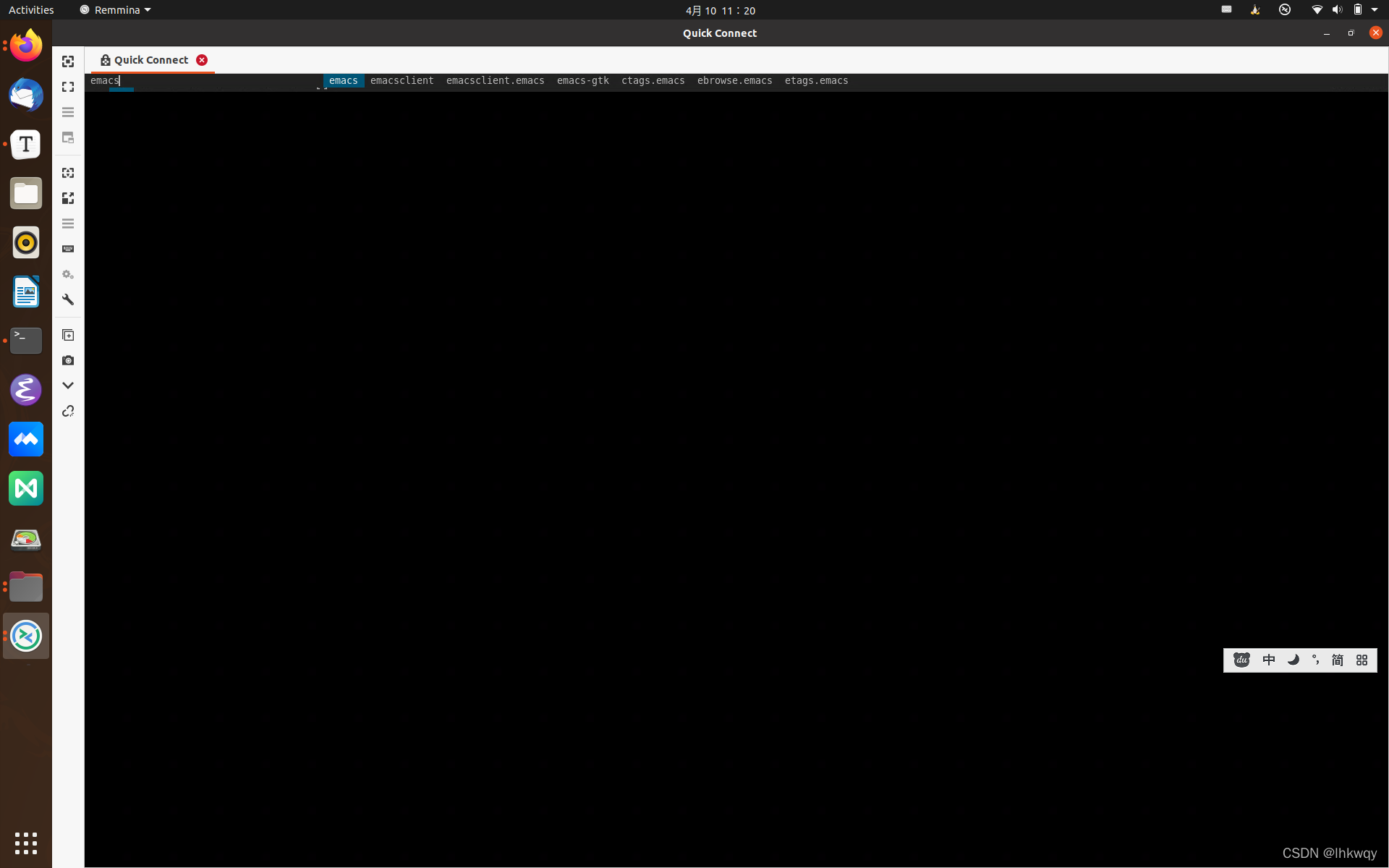

下面以dwm为例，安装之后的外观如下图

下面介绍一下安装流程

安装流程

1. 下载dwm组件的源码，方便自己定制桌面

   # dwm：平铺式窗口管理器
   git clone https://git.suckless.org/dwm
   # st：dwm使用的终端模拟器
   git clone https://git.suckless.org/st
   # dmenu：dwm使用的应用启动器
   git clone https://git.suckless.org/dmenu


2. 安装编译dwm需要的库依赖。很多窗口管理器需要x11的库，用于编译

   sudo apt install libx11-dev libxft-dev


   这里需要对x11库稍微有点了解，找到dwm需要的x11相关的头文件，上面两个库都需要安装。

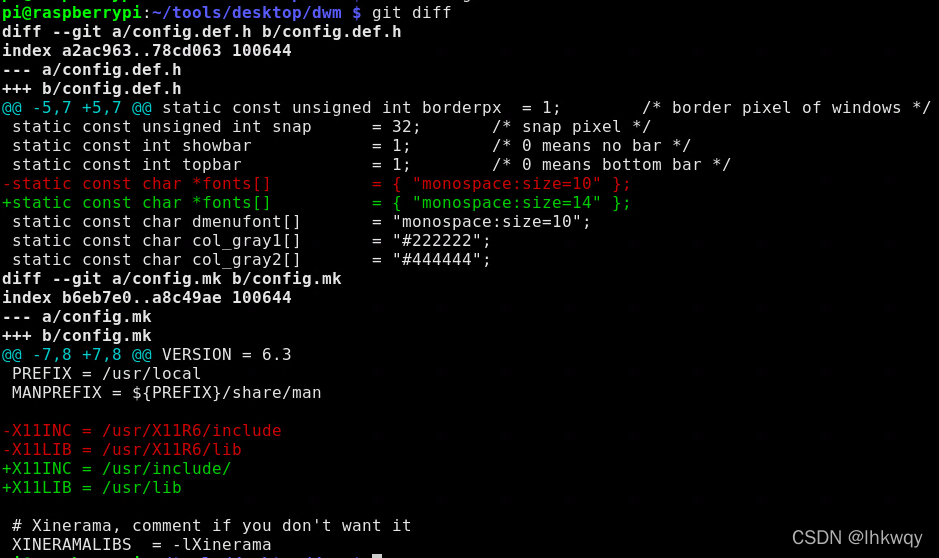

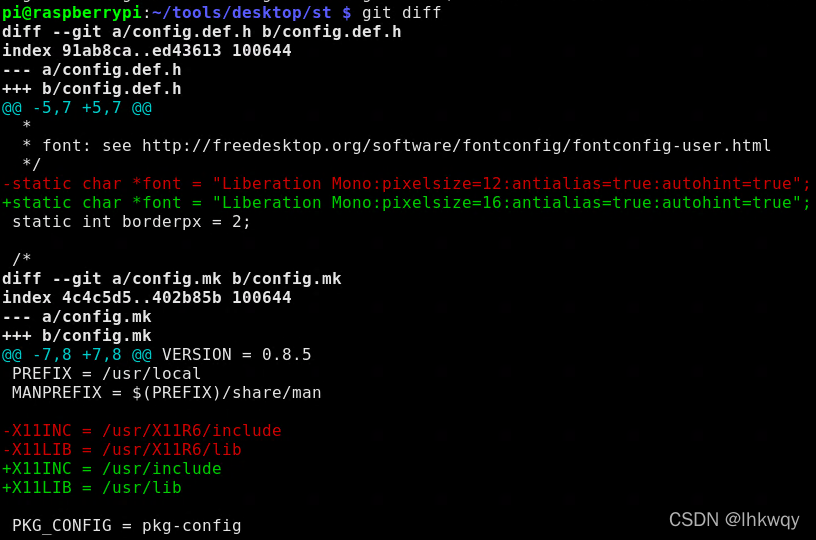

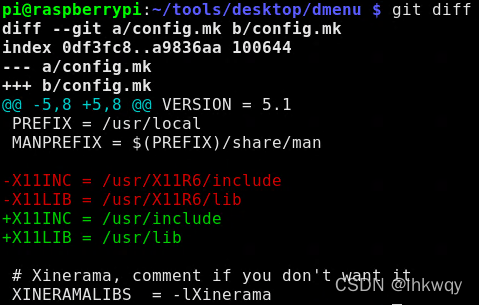

3. 在上面3个仓库中做如下修改







   每个仓库都执行一下sudo make clean install.

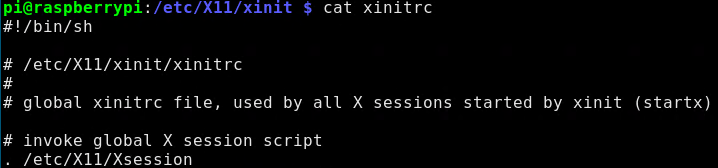

4. 接下来是将启动dwm加入到x11的启动脚本中，方法很简单，先看一下x11的启动脚本



   这里与freebsd不太一样，在freebsd中，xinitrc脚本就直接调用了x11的工具集，启动图形界面，每个用户可以在自己的~/中将xinitrc复制为.xinitrc。将最后5行用#注释掉，再加上exec dwm

   raspberry pi OS基于Debian开发，这里与freebsd不同，这里调用了Xsession脚本，Xsession脚本调用x11工具集启动图形界面。每个用户可以直接在~/中创建.xsession文件，内容为exec dwm。

5. 这样如果在不是最新版的raspberry pi OS上按上面的流程配置完成。就可以使用rdp client连接上树莓派使用平铺式的图形界面了，存储的占用很小，性能也与终端访问接近，还能打开浏览器等需要图形界面的应用。

2022-04-22 raspberry pi OS上xrdp的bug

但是如果在最新版的raspberry pi OS执行了上述流程，结果可能是连上之后还是蓝屏之后黑屏。这里我查看了错误log，发现有打不开驱动的权限问题，去树莓派官方论坛中找了一下，在xrdp的github项目中有对应的issue。

解决方案如下

sudo nano /etc/X11/xrdp/xorg.conf
# Find:
	Option "DRMDevice" "/dev/dri/renderD128"
# Change to:
	#Option "DRMDevice" "/dev/dri/renderD128"
	Option "DRMDevice" ""
# Save and exit
sudo reboot

这种方式是让xrdp不去调用设备，会导致远程桌面有些卡顿，另一种方式是使用openbox。
